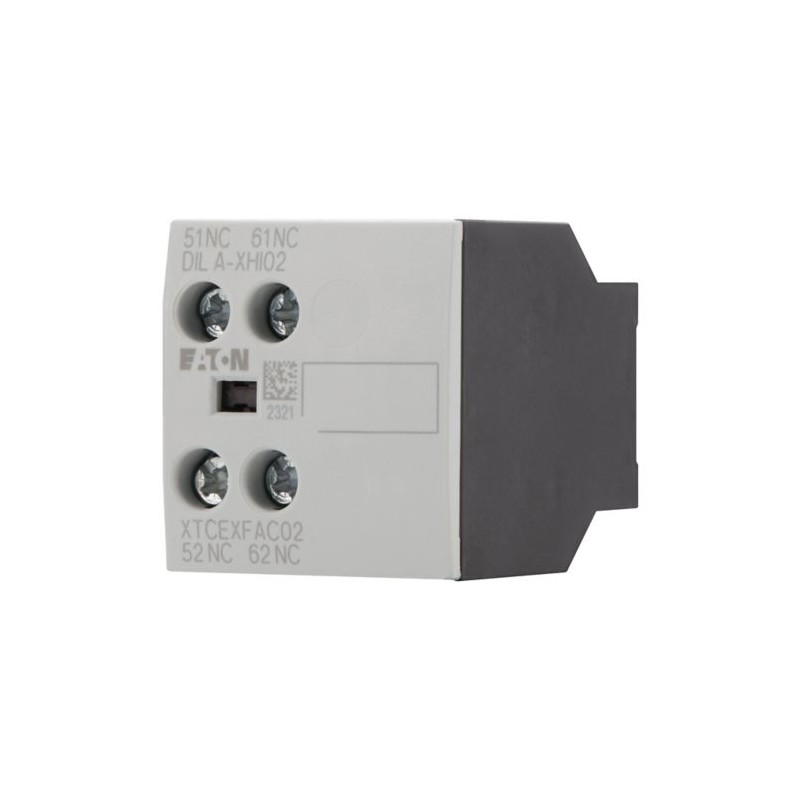

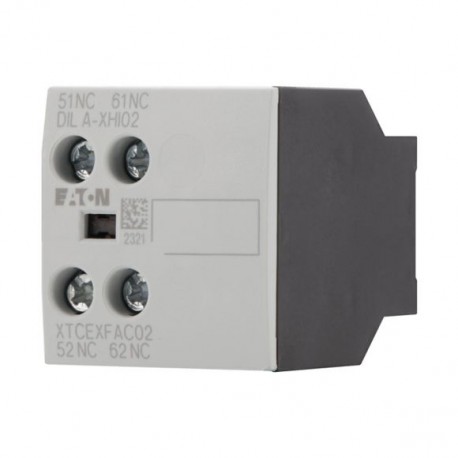

DILA-XHI02 276420 Y7-276420 EATON ELECTRIC Modulo contatti ausiliari, 2 NC, in custodia, collegamento a vite Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DILA-XHI02 276420 Y7-276420 EATON ELECTRIC Modulo contatti ausiliari, 2 NC, in custodia, collegamento a vite

DILA-XHI02

276420

Y7-276420

EATON-MOELLER

Modulo contatti ausiliari, 2 NC, in custodia, collegamento a vite

Blocco contatti ausiliari 2 NC Collegamento montaggio frontale a

Eaton Moeller® series - Modulo contatti ausiliari DILA… a montaggio frontale, 2 N/C, Ith= 16 A, morsetti a vite, per DILA e DILM7…DILM38

Modulo di contatto ausiliario, con contatti contrapposti interbloccati, Elementi di commutazione secondo EN 50005, Le combinazioni della versione E corrispondono alla norma EN 50011 e sono preferibili., Il contattore CC DILA(C)-22 deve essere combinato solo con contatti ausiliari a 2 poli., Funzione: per applicazioni standard, 2 poli, Tecnica di collegamento: Morsetti a vite, Corrente nominale di impiego AC-15 220 V 230 V 240 V: Ie= 4 A, Corrente nominale di impiego AC-15 380 V 400 V 415 V: Ie= 4 A, Contatti N/A = Normalmente chiuso: 2 NC, Tipo di montaggio: Montaggio frontale, Utilizzabile con: DILA(C)..., DILM(C)7..., DILM(C)9..., DILM(C)12..., DILM(C)15..., DILM(C)17..., DILM(C)25..., DILM(C)32... , DILM38..., DILMP20..., DILMP32..., DILMP45..., DILL..., DILMF8..., DILMF11..., DILMF

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Modulo contatti ausiliario

Contattori fino a 170A

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $12.24
Prezzo unitario: $12.24
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series DILA Accessory Auxiliary contact module
Sigla catalogo
276420
EAN
4015082764203
Lunghezza/profondità del prodotto
45 mm
Altezza prodotto
38 mm
Larghezza prodotto
36 mm
Peso prodotto
0.038 kg
Certificazione/i
CSA Class No.: 3211-03
UL File No.: E29184
CE
UL
UL 508
CSA-C22.2 No. 14-05
CSA
CSA File No.: 012528
VDE 0660
IEC/EN 60947-4-1
UL Category Control No.: NKCR
IEC/EN 60947
Codice modello
DILA-XHI02

Features & Functions

Caratteristiche
Contatti legati (a guida forzata) all’interno del modulo contatti ausiliari (conformemente a IEC 60947-5-1, allegato L)
Funzioni
Per applicazioni standard
Dotato di:
Elementi di commutazione conformi a EN 50005
Contatti legati (a guida forzata)
Numero di poli
A due poli
Tipo di collegamento elettrico
Collegamento a bullone

General

Grado di protezione
IP20
Resistenza agli urti
Resistenza agli urti (secondo IEC/EN 60068-2-27), semionda 10 ms - Apparecchio base con modulo contatti ausiliari, contatto ausiliario N/A: 7g
Resistenza agli urti (secondo IEC/EN 60068-2-27), semionda 10 ms – Appparecchio base con modulo contatti ausiliari N/C: 5g
Durata elettrica
1.300.000 manovre (in AC-15 a 230 V, 3 A)
Durata meccanica
10.000.000 di manovre (comando in AC)
10.000.000 di manovre (comando in DC)
Modello
Montaggio in alto
Metodo di montaggio
fissaggio frontale
Massima frequenza di manovra
9000 Manovre/ora
Categoria di sovratensione
III
Grado di inquinamento
3
Protezione
A prova di contatti accidentali delle dita e del dorso della mano, protezione contro i contatti diretti frontali (EN 50274)
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
Tipo
Contatti ausiliari per montaggio frontale

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
60 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Temperatura ambiente di stoccaggio - min
-40 °C
Temperatura ambiente di stoccaggio - max
80 °C
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30

Terminal capacities

Capacità morsetti (flessibile con puntalino)
1 x (0,75 - 2,5) mm², Morsetti a vite
2 x (0,75 - 2,5) mm², Morsetti a vite
Capacità morsetti (pieno)
2 x (0,75 - 2,5) mm², Morsetti a vite
1 x (0,75 - 2,5) mm², Morsetti a vite
Capacità morsetti (pieno/a treccia AWG)
18 - 14
Grandezza vite
M3.5, Vite terminale
Dimensione cacciavite
Morsetto a vite, cacciavite standard 0.8 x 5.5 / 1 x 6 mm
2, Vite terminale, Cacciavite Pozidriv
Coppia di serraggio
1,2 Nm, Morsetti a vite

Electrical rating

Corrente convenzionale termica ith a 60°C (3 poli, aperto)
16 A
Corrente nominale di esercizio (Ie)
6 A a 60 V, DC L/R ≤ 15 ms (con 1 contatto in serie)
1 A a 220 VDC, L/R ≤ 15 ms (con 1 contatto in serie)
5 A a 220 VDC, L/R ≤ 15 ms (con 3 contatti in serie)
0.25 A a 220 VDC, L/R ≤ 50 ms (con 3 contatti in serie)
10 A a 24 VDC L/R ≤ 15 ms (con 1 contatto in serie)
3 A a 110 VDC, L/R ≤ 15 ms (con 1 contatto in serie)
0.5 A a 110 VDC, L/R ≤ 50 ms (con 3 contatti in serie)
10 A a 60 VDC, L/R ≤ 15 ms (con 2 contatti in serie)
2.5 A a 24VDC, L/R ≤ 50 ms (con 3 contatti in serie)
1 A a 60 VDC L/R ≤ 50 ms (con 3 contatti in serie)
6 A a 110 VDC L/R ≤ 15 ms (con 3 contatti in serie)
Corrente nominale di esercizio (Ie) in AC-15, 220 V, 230 V, 240 V
4 A
Corrente nominale di esercizio (Ie) ad AC-15, 380 V, 400 V, 415 V
4 A
Corrente nominale di esercizio (Ie) ad AC-15, 500 V
1.5 A
Corrente nominale di esercizio (Ie) a DC-13, 60 V
1 A
Corrente nominale di esercizio (Ie) a DC-13, 110 V
0.5 A
Corrente nominale di esercizio (Ie) a DC-13, 220 V, 230 V
0.25 A
Tensione nominale di isolamento (Ui)
690 V
Tensione nominale di esercizio (Ue), AC - max
500 V
Classe di protezione da corto circuito
Max Contatti ausiliario - Fusibile 10 A gG/gL, senza saldatura
Resistenza protezione da corto circuito senza saldatura
10 A gG/gL, 500 V, Max. Fusibile, Contatti
Isolamento sicuro
400 V AC, tra contatti ausiliari, conformemente a EN 61140
400 V AC, tra bobina e contatti ausiliari, conformemente a EN 61140
Poteri d’interruzione (contatti ausiliari, uso generico)
1 A, 250 V DC, (UL/CSA)
10 A, 600 V AC, (UL/CSA)
Poteri d’interruzione (contatti ausiliari, pilot duty)
A600, comando in AC (UL/CSA)
P300, comando in DC (UL/CSA)

Communication

Tipo connessione
Morsetto a vite

Contacts

Numero di codice
42E
33 in combinazione con DILA(C)-31
24 in combinazione con DILA(C)- 22
Affidabilità circuito di comando
λ < 5 x 1/10⁷ (1 failure at 2,000,000 operations for Uₑ = 24 V DC, Umin = 17 V, Imin = 5.4 mA)
Numero di contatti (contatti di commutazione)
0
Numero di contatti (contatti normalmente chiusi)
2
Numero di contatti (contatti normalmente aperti)
0

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0.16 W
Corrente nominale di esercizio per dissipazione specifica (In)
4 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

ETIM for 276420 Apparecchi elettrici a bassa tensione (EC000041)
Caratteristica Valore
numero di contatti invertitori (EF008257) 0
numero di contatti di chiusura (EF008256) 0
numero di contatti di riposo (EF008255) 2
numero di commutatori di segnale (EF007613) 0
corrente d'esercizio nominale Ie per AC-15, 230 V (EF001385) 4 A
tipo di collegamento elettrico (EF003961) raccordo a vite
versione (EF000010) attaccabile
modo di montaggio (EF000003) fissaggio frontale
portalampada (EF000048) senza
