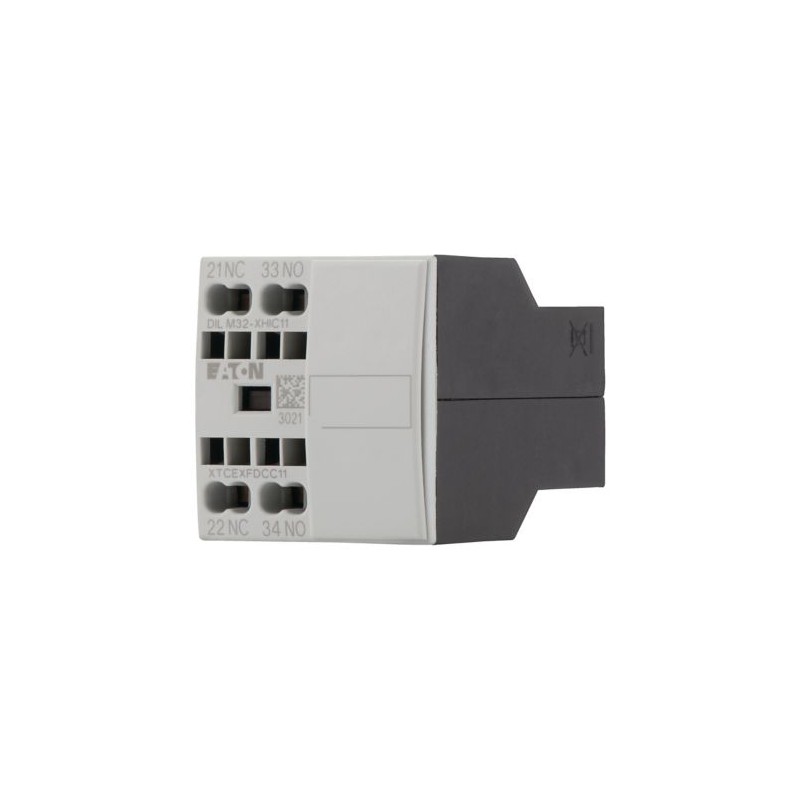

DILM32-XHIC11 277751 XTCEXFDCC11 EATON ELECTRIC Blocco contatti ausiliari, 1NO + 1NC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

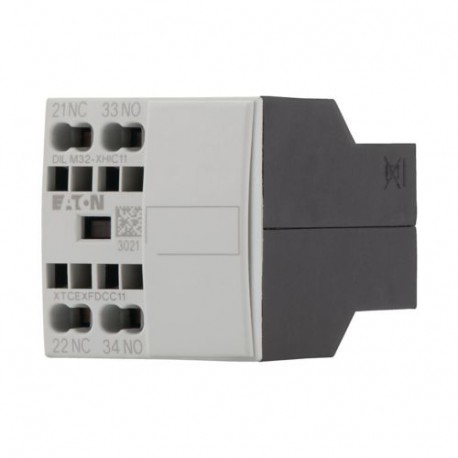

DILM32-XHIC11 277751 XTCEXFDCC11 EATON ELECTRIC Blocco contatti ausiliari, 1NO + 1NC

DILM32-XHIC11

277751

XTCEXFDCC11

EATON-MOELLER

5

Blocco contatti ausiliari, 1NO + 1NC

Blocco contatti ausiliari 1 NO + 1 NC Collegamento per montaggio frontale a

Modulo contatti ausiliari, a 2 poli, I°= 16 A, 1 contatto NA, 1 contatto NC, Fissaggio frontale, Morsetti a molla, DILM7 - DILM38

Modulo di contatti ausiliari, con contatti contrapposti di interblocco, Funzione: per applicazioni standard, 2 poli, Tecnologia di connessione: Morsetti a molla, Corrente nominale di esercizio AC-15 220 V 230 V 240 V: Ie= 4 A, Corrente nominale di esercizio AC-15 380 V 400 V 415 V: Ie= 4 A, Contatti NA = Normalmente aperto: 1 NA, Contatti N/A = Normalmente chiuso: 1 NC, Tipo di montaggio: Montaggio frontale, Utilizzabile con: DILM(C)7-10..., DILM(C)9-10..., DILM(C)12-10..., DILM(C)15-10..., DILM(C)17-10..., DILM(C)25-10..., DILM(C)32-10..., DILM38-10..., DILMP20..., DILMP32-10..., DILMP45-10..., DILL..., DILMF8-10..., DILMF11-10..., DILMF14-10..., DILMF17-10..., DILMF25-10..., DILMF32-10..., Tipo: Contatto ausiliario a montaggio frontale, Istruzioni: Interblocco dei contatti opposti secondo IEC/EN 60947-5-1 appendice L, all'interno dei moduli di contatti ausiliari, anche per i contatti ausiliari integrati di DILM 7 - DILM32, Contatti ausiliari utilizzati come contatti a specchio secondo IEC/EN 60947-4-1 Appendice F (nessuna apertura tardiva N/C)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Modulo contatti ausiliario

Accessori KDIL

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Modulo contatti ausiliari, a 2 poli, I°= 16 A, 1 contatto NA, 1 contatto NC, Fissaggio frontale, Morsetti a molla, DILM7 - DILM38
Modulo contatti ausiliari, con contatti a guida forzata, Funzione: per applicazioni standard, a 2 poli, Tipi di collegamento: Morsetti a molla, Corrente nominale d'impiego AC-15 220 V 230 V 240 V: Ie= 4 A, Corrente nominale d'impiego AC-15 380 V 400 V 415 V: Ie= 4 A, Equipaggiamento contatti NA = norm. aperto: 1 contatto NA, Equipaggiamento contatti NC = norm. chiuso: 1 contatto NC, Tipo di montaggio: Fissaggio frontale, utilizzo con: DILM(C)7-10…, DILM(C)9-10…, DILM(C)12-10…, DILM(C)15-10…, DILM(C)17-10…, DILM(C)25-10…, DILM(C)32-10…, DILM38-10…, DILMP20…, DILMP32-10…, DILMP45-10…, DILL…, DILMF8-10…, DILMF11-10…, DILMF14-10…, DILMF17-10…, DILMF25-10…, DILMF32-10…, Esecuzione: Contatto ausiliare per montaggio sporgente, Note: Contatti a guida forzata, secondo IEC/EN 60947-5-1 Allegato L, all'interno dei moduli contatti ausiliari e per i contatti ausiliari integrati DILM 7 - DILM32, Contatto NC ausiliario utilizzabile come contatto specchio secondo IEC/EN 60947-4-1 Allegato F (non contatto NC ritardato)

Programma di fornitura

Questo articolo può essere ordinato solo fino al 31 dicembre 2023 con data di consegna massima 31 maggio 2024.
Articolo sostitutivo: DILM32-XHI11-PI (codice articolo: 199309)
accessori
Moduli contatti ausiliari
Descrizione
con contatti a guida forzata
Funzione
per applicazioni standard
Poli
a 2 poli
Tipi di collegamento
Morsetti a molla
Corrente nominale d'impiego
Corrente termica convenzionale 1 poloa giornoa 60 °C [I°]
16 A
AC-15220 V 230 V 240 V [Ie]
4 A
AC-15380 V 400 V 415 V [Ie]
4 A
Equipaggiamento contatti
NA = norm. aperto
1 contatto NA
NC = norm. chiuso
1 contatto NC
Tipo di montaggio
Fissaggio frontale
utilizzo con
DILM(C)7-10…
DILM(C)9-10…
DILM(C)12-10…
DILM(C)15-10…
DILM(C)17-10…
DILM(C)25-10…
DILM(C)32-10…
DILM38-10…
DILMP20…
DILMP32-10…
DILMP45-10…
DILL…
DILMF8-10…
DILMF11-10…
DILMF14-10…
DILMF17-10…
DILMF25-10…
DILMF32-10…
Esecuzione
Contatto ausiliare per montaggio sporgente
Note
Contatti a guida forzata, secondo IEC/EN 60947-5-1 Allegato L, all'interno dei moduli contatti ausiliari e per i contatti ausiliari integrati DILM 7 - DILM32
Contatto NC ausiliario utilizzabile come contatto specchio secondo IEC/EN 60947-4-1 Allegato F (non contatto NC ritardato)

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947, VDE 0660, UL, CSA
Durata dell'apparecchiocon Ue= 230 V, AC-15, 3 A [Manovre]
1.3 x 106
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambientea giorno
-25 - +60 °C
Temperatura ambientein custodia
- 25 - 40 °C
Temperatura ambienteTemperatura ambiente stoccaggio
-40 - 80 °C
Resistenza agli urti (IEC/EN 60068-2-27)Urto sinusoidale 10 msApparecchio di base con modulo ausiliarioNA
7 g
Resistenza agli urti (IEC/EN 60068-2-27)Urto sinusoidale 10 msApparecchio di base con modulo ausiliarioNC
5 g
Grado di protezione
IP20
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
Protezione contro i contatti delle dita e del dorso della mano
Peso
0.043 kg
Sezioni di collegamentoMorsetti a mollaFlessibile con puntalino
1 x (0,75-1,5)
2 x (0,75-1,5) mm2
Sezioni di collegamentoMorsetti a mollaRigido o semirigido
18 – 14 AWG
Sezioni di collegamentoMorsetti a mollaCacciavite a taglio
0,6 x 3,5 mm
Contatti relè
Guida forzata degli organi di contatto all'interno di un modulo contatti ausiliari (in conformità con IEC 60947-5-1 Allegato L)
Sì
Contatto NC (non ritardato) adatto come contatto Mirror (in conformità con IEC/EN 60947-4-1 Appendice F)
DILM7 - DILM38
Tensione nominale di tenuta ad impulso [Uimp]
6000 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
690 V AC
Tensione nominale di impiego [Ue]
500 V AC
Sezionamento sicuro secondo EN 61140tra la bobina e i contatti
400 V AC
Sezionamento sicuro secondo EN 61140tra contatti ausiliari
400 V AC
Corrente nominale d'impiegoCorrente termica convenzionale 1 poloa 60 °C [I°]
16 A
Corrente nominale d'impiegoAC-15220 V 230 V 240 V [Ie]
4 A
Corrente nominale d'impiegoAC-15380 V 400 V 415 V [Ie]
4 A
Corrente nominale d'impiegoAC-15500 V [Ie]
1.5 A
Corrente nominale d'impiegoDC
Condizioni di inserzione e disinserzione secondo DC-13, L/R costanti secondo specifica.
Corrente nominale d'impiegoDCDC L/R ≦ 15 msContatti in serie:1 [24 V]
10 A
Corrente nominale d'impiegoDCDC L/R ≦ 15 msContatti in serie:1 [60 V]
6 A
Corrente nominale d'impiegoDCDC L/R ≦ 15 msContatti in serie:1 [110 V]
3 A
Corrente nominale d'impiegoDCDC L/R ≦ 15 msContatti in serie:1 [220 V]
1 A
Corrente nominale d'impiegoDCDC-13 (6xP)24 V [Ie]
2.5 A
Corrente nominale d'impiegoDCDC-13 (6xP)60 V [Ie]
1 A
Corrente nominale d'impiegoDCDC-13 (6xP)110 V [Ie]
0.5 A
Corrente nominale d'impiegoDCDC-13 (6xP)220 V [Ie]
0.25 A
Resistenza al corto circuito senza saldatureProtezione contro cortocircuiti fusibile max500 V
10 A gG/gL
Perdita ohmiche a carico con IthComando in corrente alternata
2.6 W
Perdita ohmiche a carico con IthComando in corrente continua
2.6 W
Perdita ohmiche a carico con IthDissipazione termica per circuito ausiliario con Ie(AC-15/230 V)
0.16 W
Dati di potenza approvati
Contatti ausiliariPilot DutyComando in corrente alternata
A600
Contatti ausiliariPilot DutyComando in corrente continua
P300
Contatti ausiliariGeneral UseAC
600 V
Contatti ausiliariGeneral UseAC
10 A
Contatti ausiliariGeneral UseDC
250 V
Contatti ausiliariGeneral UseDC
1 A

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
4 A
Dissipazione per polo, in funzione della corrente [Pvid]
0.16 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+60 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Contatti ausiliari (EC000041)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Componente Per Tecnica Commutazione A Bassa Tensione / Blocco interruttori ausiliari (ecl@ss13-27-37-13-02 [AKN342018])
Numero di contatti invertitori
0
Numero di contatti di chiusura
1
Numero di contatti di riposo
1
Numero di commutatori di segnale
0
Corrente d’esercizio nominale Ie per AC-15, 230 V
6 A
Esecuzione del collegamento elettrico
Raccordo a molla
Tipologia
Innestabile
Tipo di montaggio
Fissaggio frontale
Portalampada
Senza

Approvazioni

Product Standards
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Specially designed for North America
No

ETIM for 277751 Apparecchi elettrici a bassa tensione (EC000041)
Caratteristica Valore
numero di contatti invertitori (EF008257) 0
numero di contatti di chiusura (EF008256) 1
numero di contatti di riposo (EF008255) 1
numero di commutatori di segnale (EF007613) 0
corrente d'esercizio nominale Ie per AC-15, 230 V (EF001385) 6 A
tipo di collegamento elettrico (EF003961) Spring clamp connection
versione (EF000010) Clip-on
modo di montaggio (EF000003) Front fastening
portalampada (EF000048) None

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM32-XHIC11 XTCEXFDCC11 277751 IT_277751.pdf 120 Kbytes DILM32-XHIC11 XTCEXFDCC11 277751 IT_277751.pdf
