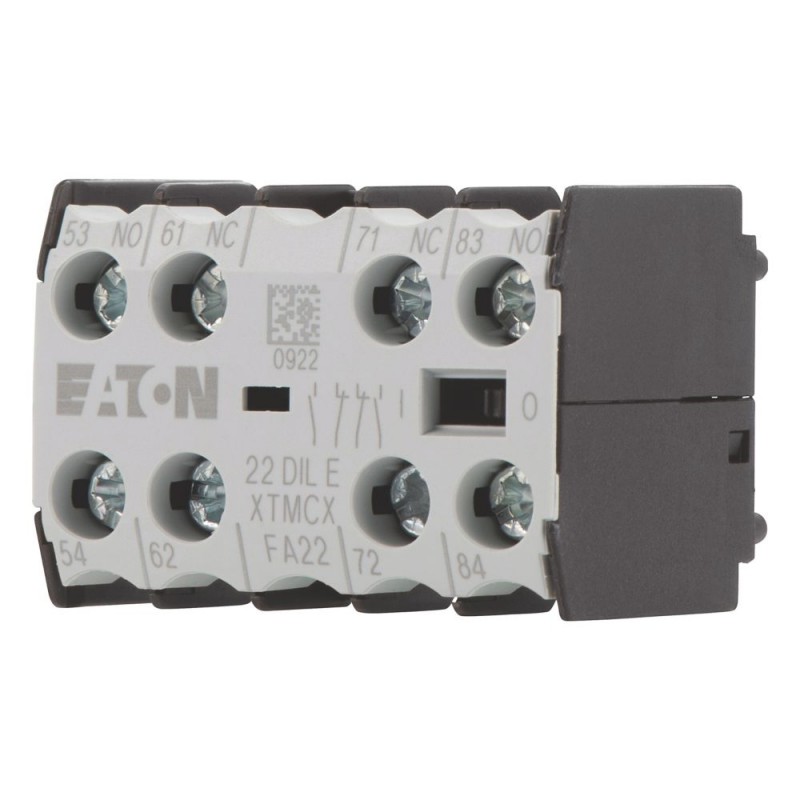

22DILE 010288 Y7-10288 EATON ELECTRIC Contatto ausiliario, 2NA+2NC, in custodia, collegamento a vite
22DILE
010288
Y7-10288
EATON-MOELLER
Contatto ausiliario, 2NA+2NC, in custodia, collegamento a vite
Blocco contatti ausiliari 2 NO + 2 NC Collegamento per montaggio anteriore a
Eaton Moeller® series DILE Modulo contatti ausiliari, 4 poli, 2 NA, 2 NC, Fissaggio frontale, Morsetti a bullone, DILE(E)M, DILER
Modulo di contatto ausiliario, con contatti contrapposti interbloccati, Elementi di commutazione secondo EN 50005, Elementi di commutazione secondo EN 50012 sono preferibili., Le combinazioni della versione E corrispondono a EN 50011 e sono preferibili., Funzione: per applicazioni standard, 4 poli, Tecnologia di connessione: Morsetti a vite, Corrente nominale di esercizio AC-15 220 V 230 V 240 V: Ie= 4 A, Corrente nominale di impiego AC-15 380 V 400 V 415 V: Ie= 2 A, Contatti NA = Normalmente aperto: 2 NA, Contatti NA = Normalmente chiuso: 2 NC, Tipo di montaggio: Montaggio frontale, Utilizzabile con: DILEM-10(-G)(...), DILEM-01(-G)(...), DILEM-4(-G)(...), DILER40(-G), DILER31(-G), DILER22, DILEEM-10(-G)(...), DILEEM-01(-G)(...), DILEM12-10(-G)(...), DILEM12-01(-G)(...), Istruzioni: Contatti contrapposti interbloccati secondo IEC/EN 60947-5-1 Appendice L, all'interno dei moduli di contatti ausiliari, anche per i contatti ausiliari integrati del DILE(E)M, Contatti ausiliari utilizzati come contatti a specchio secondo IEC/EN 60947-4-1 Appendice F (non N/C apertura tardiva), Numero di codice e versione della combinazione Numero distintivo: 62E, 53, 44
Apparecchi elettrici a bassa tensione > Modulo contatti ausiliario
Contattori fino a 170A
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
| Nome prodotto | Eaton Moeller® series accessorio DILE - Modulo contatti ausiliari |
| Sigla catalogo | 010288 |
| EAN | 4015080102885 |
| Lunghezza/profondità del prodotto | 36 mm |
| Altezza prodotto | 32 mm |
| Larghezza prodotto | 45 mm |
| Peso prodotto | 0.04 kg |
| Certificazione/i | UL 508 CSA Class No.: 3211-03 IEC/EN 60947-4-1 VDE 0660 CSA UL Category Control No.: NKCR UL File No.: E29184 UL CSA File No.: 012528 CE IEC/EN 60947 CSA-C22.2 No. 14-05 |
| Codice modello | 22DILE |
Features & Functions
| Tipo di collegamento elettrico | Morsetto a vite |
| Caratteristiche | Contatti legati (a guida forzata) all’interno del modulo contatti ausiliari (conformemente a IEC 60947-5-1, allegato L) |
| Dotato di: | Contatti a guida forzata contatti conformi a EN 50005 |
| Funzioni | Per applicazioni standard |
| Numero di poli | Quattro poli |
General
| Durata meccanica | 150.000 operazioni (a 240 V, DC, L/R = 50 ms: 2 contatti in serie 0,5 A) 200.000 operazioni (a 240 V, AC-15) 20.000.000 operazioni (comando in corrente continua) 10.000.000 di manovre (comando in AC) |
| Modello | Montaggio in alto |
| Metodo di montaggio | Fissaggio frontale |
| Posizione di montaggio | Secondo necessità (eccetto che in verticale con i morsetti A1/A2 nella parte inferiore) |
| Massima frequenza di manovra | 9000 Operazioni/ora |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Protezione | Protezione contro i contatti delle dita e del dorso della mano, Protezione contro i contatti diretti frontale (EN 50274) |
| Tensione nominale di tenuta ad impulso (Uimp) | 6000 V AC |
| Resistenza agli urti | 10 g, Contatto N/O, meccanico, secondo la norma IEC/EN 60068-2-27, Semionda 10 ms 8 g, Contatto N/C, meccanico, secondo la norma IEC/EN 60068-2-27, Semionda 10 ms |
Climatic environmental conditions
| Temperatura ambiente di esercizio - min | -25 °C |
| Temperatura ambiente di esercizio - max | 50 °C |
| Temperatura ambiente di esercizio (con custodia) - min | -25 °C |
| Temperatura ambiente di esercizio (con custodia) - max | 40 °C |
| Temperatura ambiente di stoccaggio - min | -40 °C |
| Temperatura ambiente di stoccaggio - max | 80 °C |
| Idoneità climatica | Caldo umido ciclico, secondo IEC 60068-2-30 Caldo umido costante, secondo IEC 60068-2-78 |
Terminal capacities
| Capacità morsetti (flessibile con puntalino) | 2 x (0,75 - 1,5) mm² 1 x (0,75 - 1,5) mm² |
| Capacità morsetti (pieno) | 1 x (0,75 - 2,5) mm² 2 x (0,75 - 2,5) mm² |
| Capacità morsetti (pieno/a treccia AWG) | Tipo singolo 18 – 14, tipo doppio 18 – 14 |
| Dimensione cacciavite | 2, Morsetto a vite, Cacciavite Pozidrive Morsetti a vite - Cacciavite standard 0.8 x 5.5/1 x 6 mm |
| Coppia di serraggio | 1,2 Nm, Morsetti a vite |
Electrical rating
| Tensione nominale di esercizio (Ue), AC - max | 600 V |
| Tensione nominale di isolamento (Ui) | 690 V |
| Corrente nominale di esercizio (Ie) | 2,5 A a 60 V, DC L/R ≤ 15 ms (con 2 contatti di serie) 0,5 A a 220 V, DC L/R ≤ 15 ms (con 3 contatti di serie) 1,5 A a 110 V, DC L/R ≤ 15 ms (con 3 contatti di serie) 2,5 A a 24 V, DC L/R ≤ 15 ms (con 1 contatto di serie) |
| Corrente nominale di esercizio (Ie) in AC-15, 220 V, 230 V, 240 V | 4 A |
| Corrente nominale di esercizio (Ie) ad AC-15, 380 V, 400 V, 415 V | 2 A |
| Corrente nominale di esercizio (Ie) ad AC-15, 500 V | 1.5 A |
| Isolamento sicuro | 300 V AC, Tra bobina e contatti ausiliari, Secondo EN 61140 300 V AC, Tra contatti ausiliari, Secondo EN 61140 |
Short-circuit rating
| Classe di protezione da corto circuito | 10 A rapido, 500V, Fusibile massimo, Resistenza al corto circuito senza saldatura, Contatti |
| Resistenza protezione da corto circuito senza saldatura | 6 A gG/gL, 500 V, max. Fusibile, Contatti |
Conventional thermal current Ith
| Corrente termica convenzionale ith dei contatti ausiliari (1 polo, aperto) | 10 A |
Switching capacity
| Poteri d’interruzione (contatti ausiliari, uso generico) | 10 A, 600 V AC, (UL/CSA) 0,5 A, 250 V DC, (UL/CSA) |
| Poteri d’interruzione (contatti ausiliari, pilot duty) | A600, comando in corrente alternata (UL/CSA) P300, comando in DC (UL/CSA) |
Contacts
| Numero di codice | 62E in combinazione con DILER-40(-G) 53 in combinazione con DILER-31(-G) 44 in combinazione con DILER-22 |
| Affidabilità circuito di comando | < 2 λ, < 1 guasto in 100.000.000 operazioni (a Uₑ = 24 V DC, Umin = 17 V, Imin = 5,4 mA) |
| Numero di contatti (contatti di commutazione) | 0 |
| Numero di contatti (contatti normalmente chiusi) | 2 |
| Numero di contatti (contatti normalmente aperti) | 2 |
Design verification
| Dissipazione apparecchiature, dipendente da corrente Pvid | 0 W |
| Capacità di dissipazione Pdiss | 0 W |
| Dissipazione per polo, dipendente dalla corrente Pvid | 0.24 W |
| Corrente nominale di esercizio per dissipazione specifica (In) | 4 A |
| Dissipazione statica, non dipendente da corrente Pvs | 0 W |
| 10.2.2 Resistenza alla corrosione | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.1 Verifica stabilità termica custodie | Soddisfa i requisiti della norma di prodotto. |
| 10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale | Soddisfa i requisiti della norma di prodotto. |
| 10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.4 Resistenza alla radiazione ultravioletta (UV) | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.5 Sollevamento | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.2.6 Impatto meccanico | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.2.7 Iscrizioni | Soddisfa i requisiti della norma di prodotto. |
| 10.3 Grado di protezione dei gruppi di componenti | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.4 Distanze d’isolamento superficiale | I requisiti della norma di prodotto sono soddisfatti. |
| 10.5 Protezione da folgorazione | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.6 Incorporamento di componenti e dispositivi di commutazione | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.7 Collegamenti e circuiti elettrici interni | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.8 Collegamenti per conduttori esterni | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.2 Rigidità elettrica potenza-frequenza | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.3 Tensione di tenuta a impulsi | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.4 Test custodie in materiale isolante | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.10 Riscaldamento | Il calcolo della sovratemperatura rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi. |
| 10.11 Resistenza al corto circuito | Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.12 Compatibilità elettromagnetica | Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.13 Funzione meccanica | Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL). |
| Caratteristica | Valore |
|---|---|
| numero di contatti invertitori (EF008257) | 0 |
| numero di contatti di chiusura (EF008256) | 2 |
| numero di contatti di riposo (EF008255) | 2 |
| numero di commutatori di segnale (EF007613) | 0 |
| corrente d'esercizio nominale Ie per AC-15, 230 V (EF001385) | 4 A |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| versione (EF000010) | attaccabile |
| modo di montaggio (EF000003) | fissaggio frontale |
| portalampada (EF000048) | senza |
