NZM4-XAS14-1600 283292 EATON ELECTRIC Set adattatore, 1600A, NZM4/NZM14 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM4-XAS14-1600 283292 EATON ELECTRIC Set adattatore, 1600A, NZM4/NZM14

NZM4-XAS14-1600

283292

EATON-MOELLER

Set adattatore, 1600A, NZM4/NZM14

Kit di retrofit, 1600A, NZM4/NZM14

Maggiori dettagli


apparecchi elettrici a bassa tensione > connettore di fase

Accessori NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $546.55
Prezzo unitario: $546.55

Quantità Prezzo
1+$546.55
2+$546.55
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲

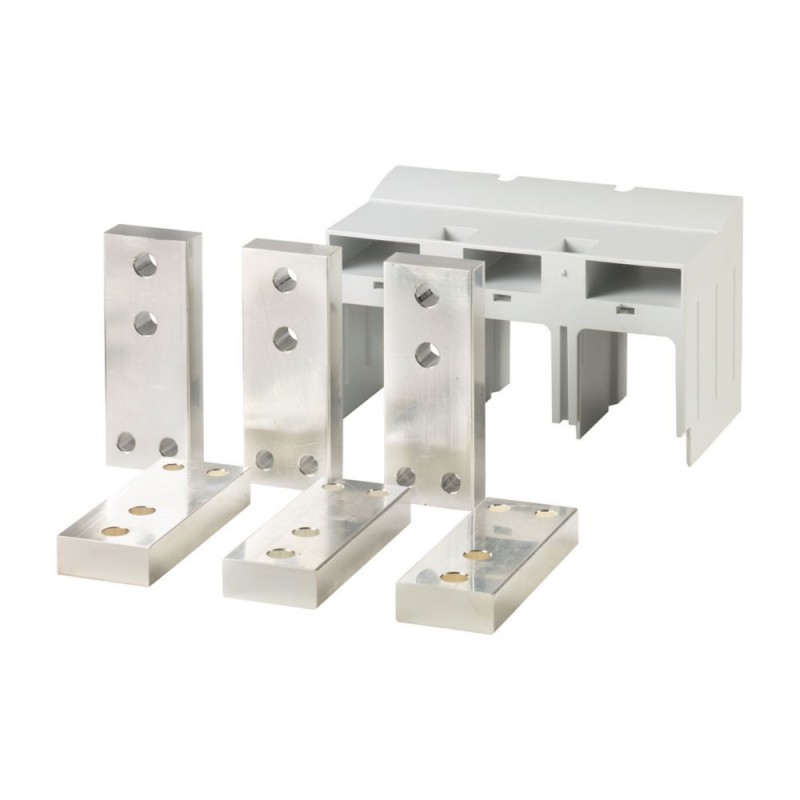

Set adattatore, 1600A, NZM4/NZM14
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: kit per conversione da NZM14 a NZM4. Schema di collegamento uguale a NZM14. Il codice comprende le parti per entrambi i lati dell'interruttore. 3 prolunghe di collegamento lato di spegnimento. 3 prolunghe di collegamento lato ZM. 1 calotta per lato spegnimento. modello di foratura in forma cartacea nelle istruzioni di montaggio e manutenzione. Non combinabile con piastra di collegamento (NZM4-XKM..), morsetto piatto per bandella in rame (NZM4-XKB), piastre di collegamento allargate​ (NZM4-XKV..), morsetto a tunnel (NZM4-XKA), attacco posteriore (NZM4-XKR) e dispositivo estraibile (NZM4-XAV..). Utilizzabile per: NZM4, N4

Programma di fornitura

Assortimento
Accessori
Norma/Approvazione
IEC
Numero di poli
A 3 poli
Grandezza
NZM4
accessori
Tecnica di collegamento
accessori
Set adattatore per collegamento
Numero di conduttori
A 3 poli
Corrente nominale [In]
≦ 1600 A
utilizzo con
NZM4, N4
Note

Kit di conversione da NZM14 a NZM4. Schema di collegamento uguale a NZM14. Il codice comprende le parti per entrambi i lati dell'interruttore.

Entità della fornitura:

3 prolunghe di collegamento lato di spegnimento.

3 prolunghe di collegamento lato ZM.

1 calotta (parte superiore) per il lato spegnimento.

2 Squadretta di fissaggio

2 piastre isolanti

Modello di foratura in forma cartacea nelle istruzioni di montaggio AWA.

Non in combinazione con piastra di collegamento (NZM4‐XKM…), morsetto piatto (NZM4‐XKB), piastre di collegamento allargate (NZM4‐XKV…), morsetto a tunnel (NZM4‐XKA), attacco posteriore (NZM4‐XKR) e dispositivo di estrazione (NZM4‐XAV…).

Verifiche di progetto secondo IEC/EN 61439

Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Connettore di fase (EC002019)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Connection vane/phase spreader (ecl@ss13-27-37-13-05 [ACN990017])
Adatto per numero di poli
3

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
NZM4-XAS14-1600 283292 IT_283292.pdf 195 Kbytes NZM4-XAS14-1600 283292 IT_283292.pdf
