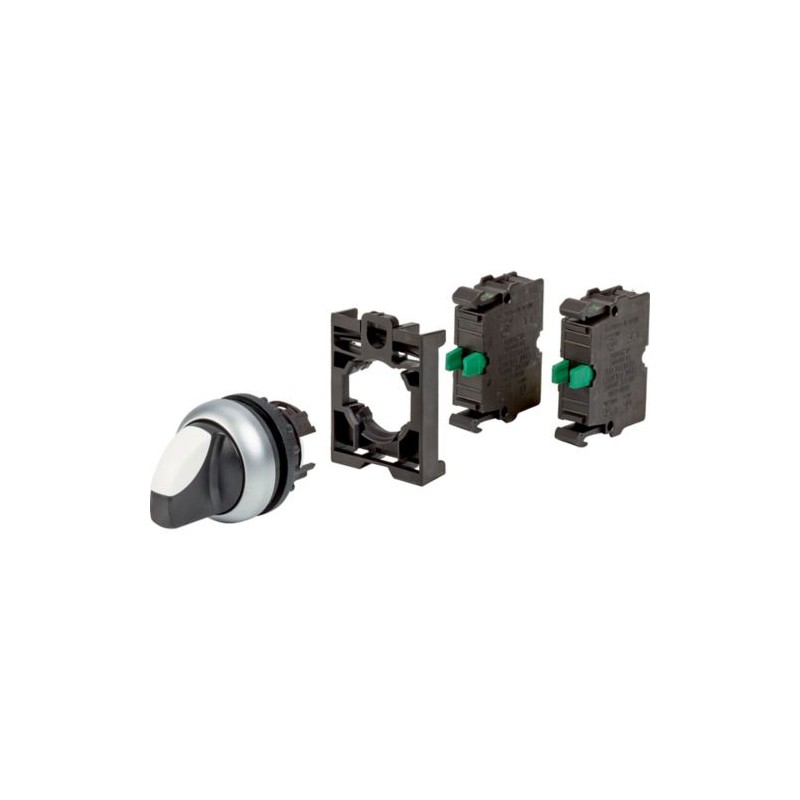

M22-WRK3-2K10-BVP 152877 EATON MOELLER Apparecchio completo interruttore a jack con levetta Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-WRK3-2K10-BVP 152877 EATON MOELLER Apparecchio completo interruttore a jack con levetta

M22-WRK3-2K10-BVP

152877

EATON - MOELLER

Disponibile

Invio oggi

Prodotto su richiesta, non accetta il ritorno.

Apparecchio completo; interruttore a jack con levetta

Maggiori dettagli


Segnalazione

Dispositivi pilota RMQ-Titan - EATON - MOELLER

Obiettivi per spie e accessori - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+12,84 €
12+11,21 €
24+10,93 €
35+10,80 €
47+10,71 €
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Prodotti collegatti

Dettagli



Programma di fornitura
Descrizione
  Confezione trasparente per espositore.
Pratica soluzione completa.
Ordinabile con un unico codice interno
Collegamento a SmartWire-DT
  no
Entità della fornitura
1selettore
1adattatore di fissaggio
2Elemento di contatto
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA6
Dissipazione per polo, in funzione della corrente
PvidW0.11
Dissipazione dell'apparecchio, in funzione della corrente
PvidW0
Dissipazione statica, indipendente dalla corrente
PvsW0
Potere di dissipazione
PveW0
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  su richiesta
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Number of switch positions
  3
Type of control element
  Toggle
Suitable for illumination
  No
Colour control element
  Black
Colour indicator light cap
  Not applicable
Construction type lens
  Round
Hole diameter
 mm22,5
Width opening
 mm0
Height meter opening
 mm0
Switching function latching
  Yes
Spring-return
  No
Degree of protection (IP), front side
  IP66
With front ring
  Yes
Material front ring
  Plastic
Colour front ring
  Chrome
Dati CAD
Ulteriori informazioni sul prodotto (link)
IL04716002Z (AWA1160-1745) Sistema RMQ-Titan


Datasheet - PDF

Title:Language:Size:Type:
pdf-M22-WRK3-2K10-BVPQ Apparecchio completo interruttore a jack con levetta - EATON - M22-WRK3-2K10-BVP - 1528Italian147 Kbytespdf-M22-WRK3-2K10-BVPQ Apparecchio completo interruttore a jack con levetta - EATON - M22-WRK3-2K10-BVP - 1528
