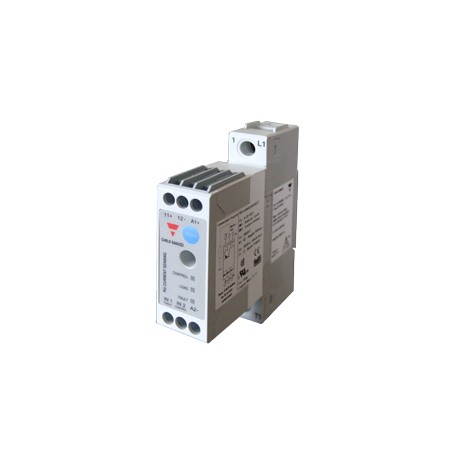

RGS1S60D31GKEP CARLO GAVAZZI

Relè allo Stato Solido
Monofase con Monitoraggio della corrente integrato
Modelli RGS1S
• Compatto: da 22.5mm fino a 35mm
• Rilevamento perdita parziale del carico
• Commutazione per passaggio di zero
• Fino a 600VCArms e 90ACArms @ 40°C
• Fino a 18000A2s per I2t e 1200Vp per tensione di blocco
• Tensione di controllo: 4 - 32 VCC
• Set-point di corrente locale o remoto
• LED di indicazione per anomalie
• Uscita di allarme per malfunzionamento SSR o carico
• Protezione IP20
• Protezione da sovratensioni con varistore integrata
• RoHS conforme
• Corrente di corto circuito: 100kA
Descrizione Prodotto Ordering Key
RGS 1 S 60 D 30 G K E P _
Questa versione compatta di RG, è in grado di rilevare diversi tipi di malfunzionamento che possono verificarsi sul carico o sul prodotto stesso. I guasti che possono essere rilevati includono il malfunzionamento parziale del carico, la rottura del carico, circuito SSR aperto, corto circuito e sovratemperatu- ra SSR.
Il contatto dell’allarme è normal- mente chiuso, contatto libero da potenziale, si apre nel caso in cui ci sia un problema sul sis- tema o sui semiconduttori di potenza. Il setpoint della cor- rente di carico può essere mem-
orizzato nel relè statico sia con il pulsante TEACH locale posto sulla parte anteriore del disposi- tivo o in remoto tramite l’apposito terminale.
Questo prodotto è disponibile sia con dissipatore di calore inte- grato (serie RGC1S) che senza (serie RGS1S). La larghezza minima è di 22,5 mm.
Il controllo e i terminali ausiliari hanno i morsetti doppi per garantire un fissaggio sicuro mentre i terminali di potenza sono a vite o a molla a seconda della versione scelta.
Relè allo stato solido
Numero di poli
Tipo di commutazione Tensione nominale Tensione di controllo Corrente nominale
Tipo di connessione per il controllo Tipo di connessione per la potenza Configurazione di connessione Protezione
Opzione
Nota: Le specifiche tecniche riportate sono riferite a una temparatura ambiente di 25°C se non diversamente specificato.
Selezione Modelli
Monofase Tipo di Tensione V, Tensione Corrente Nominale1 Conn. Conn. Config. Protezione Opzioni
SSR comm. di Blocco V* di controllo I2t data Ingresso Uscita Connessione
RGS1: S: Zero 60:600VCA D: 4-32VCC 20: 23ACA, 525A2s G: Molla K: Vite E: Contattore P: Protezione HT2: nessun cross with +10% -15%, 30: 30ACA, 1800A2s G: Molla U: SSR da sovra- Thermal dissipatore current 1200Vp 31: 30ACA, 6600A2s temperatura pad
sensing 61: 65ACA, 18000A2s
92: 90ACA, 18000A2s
* Tensione nominale, blocco tensione
1: Fare riferimento alla tabella di selezione del dissipatore
2. Il suffisso HT aggiunto al codice di ordinazione dell' SSR identifica il thermal pad premontato. Fare riferimento al servizio di assistenza tecnica Carlo Gavazzi per maggiori dettagli.
Guida alla Selezione
Tensione Nominale, Connessione Tensione Configurazione Corrente nominale (I2t valore tra parentesi)
Tensione di blocco Controllo/ Potenza di controllo 23ACA (525A2s) 30ACA (1800A2s) 30ACA (6600A2s)
600VCA, 1200Vp Molla / Vite 4 - 32VCC E RGS1S60D20GKEP RGS1S60D30GKEP RGS1S60D31GKEP
Tensione Nominale, Connessione Tensione Configurazione Corrente nominale (I2t valore tra parentesi)
Tensione di blocco Controllo/ Potenza di controllo 65ACA (18000A2s) 90ACA (18000A2s)
600VCA, 1200Vp Molla / Molla 4 - 32VCC E - RGS1S60D92GGEP U RGS1S60D61GGUP -
Caratteristiche soggette a variazioni senza preavviso (17.09.2014) 1
