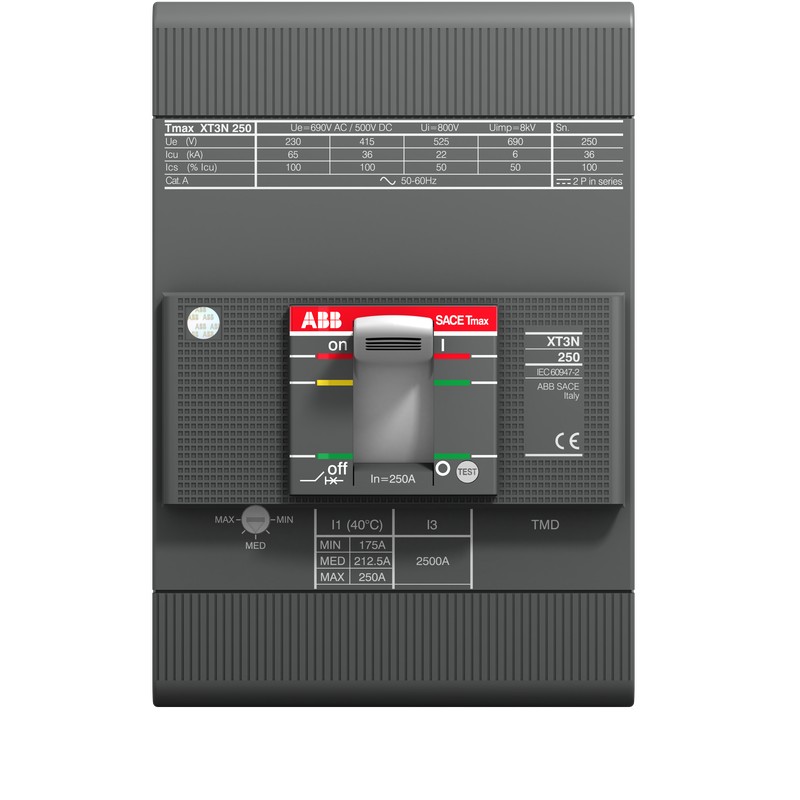

1SDA068221R1 ABB XT3S 250 TMD 250-2500 3p FF
1SDA068221R1
ABB
XT3S 250 TMD 250-2500 3p FF
XT3S250 TMD R250 Im2500 3P F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
scatolati "Isomax-Tmax" > XT3
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| Circular Value | |
| Circular Design Principles Recyclability Rate | Design for Closing Resource Loops - Standard EN45555 - 56.6 % |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| End of Life Instructions | 9AKK108468A2350 |
| Group Waste to Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Eco Transparency | |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A2294 |
| 9AKK108468A7794 | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | fe1eb3d5-8c63-44e3-bb9c-10a9d49206e0 Italia (IT) |
| SCIP semplificato | 47dd9d46-ad17-4e38-9b7c-13c562f18678 Germania (DE) |
| 395af62d-3166-4330-85a8-57f13e3c4cd6 Repubblica Ceca (CZ) | |
| a87e088c-bfca-4bca-bd82-2e3996b21c8d Portogallo (PT) | |
| bf0b7bc2-795b-4a18-97b5-d0d8f5a7acdc Bulgaria (BG) | |
| 3e4f51cf-72a5-492e-be25-a7d2dd6ff282 Svezia (SE) | |
| 69f60869-d4b2-4daa-9fd5-36d197f51f10 Polania (PL) | |
| 0d7c7b1b-a443-4df0-a06f-7af825c37f11 Polania (PL) | |
| a6b4a186-2c57-4b75-9f4d-9eaccfd9b7b0 Paesi Bassi (Olanda) (NL) | |
| 6fb29b1b-0ca7-4e33-a44c-024aabc4956d Paesi Bassi (Olanda) (NL) | |
| b78f8949-00db-4428-b91c-0646514f9dcc Estonia (EE) | |
| 675b8a00-d9a4-4f9a-bf6a-dc94fba0328e Grecia (GR) | |
| fa62de05-56c7-44bc-a54e-9f790f893580 Francia (FR) | |
| f5455b37-8cfa-43a9-8b42-d5f752252d31 Svezia (SE) | |
| e06e5780-042d-4a05-8556-540e6750fb61 Germania (DE) | |
| 40296efb-f1d5-4dd8-b88a-4f2a333352a8 Germania (DE) | |
| 43c357e0-c904-4461-a29a-3201d177fc76 Francia (FR) | |
| 7af40e2c-a3e3-41bb-a8d9-1bec85a0444f Paesi Bassi (Olanda) (NL) | |
| a9044156-da7f-49a2-9254-b458c64e50af Spagna (ES) | |
| bf63fa76-4f5c-4a04-aeda-6f6a7da8d9d9 Paesi Bassi (Olanda) (NL) | |
| f3d1d321-20ae-4580-92e0-be2d07fb2753 Polania (PL) | |
| 0cdbbb9a-2229-4d94-b659-4674ff269e38 Norvegia (NO) | |
| d0cc30b8-ea6d-49d7-9945-8ca15b360ca5 Finlandia (FI) | |
| 553e89f6-94d8-4d6e-a8bd-a6515c266c0f Paesi Bassi (Olanda) (NL) | |
| 01a99f56-8375-449a-bef4-a2a245564d95 Germania (DE) | |
| f8a5a84b-dc9b-4dab-ac2b-3d255af93191 Danimarca (DK) | |
| ca7d45d8-fe72-41ce-af50-92639318b638 Germania (DE) | |
| 9f1b92ef-6563-4865-afb4-37f962d0b9ca Croazia (HR) | |
| Ordinazione | |
| Codice ordine locale_USCON | XT3SE3250AFF000XXX |
| E-Number (Finland) | 3641020 |
| E-Number (Sweden) | 3182436 |
| EAN | 8015644021276 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 105 mm |
| Altezza prodotto | 150 mm |
| Profondità prodotto | 70 mm |
| Peso netto prodotto | 1.7 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 155 mm |
| Altezza imballo livello 1 | 190 mm |
| Profondità imballo livello 1 | 155 mm |
| Peso lordo imballo livello 1 | 1.71 kg |
| EAN imballo livello 1 | 8015644021276 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Distribuzione di Potenza |
| Sezioni dei cavi-circuito principale | Busbar 85..192 mm² |
| Tipo di corrente | AC/DC |
| Durata elettrica | 120 cicli orari |
| 8000 ciclo (i) | |
| Durata meccanica | 240 cicli orari |
| 25000 ciclo (i) | |
| Numero di poli | 3 |
| Durata di apertura | CB with SOR 15 ms |
| CB with UVR 15 ms | |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 17.8 W |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Automatic Circuit Breaker |
| Corrente nominale (In) | 250 A |
| Frequenza nominale (f) | 50 / 60 Hz |
| Tensione nominale (Ur) | 690 V |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Impostazione corrente nominale di cortocircuito istantanea (Ii) | 2500 A |
| Tensione nominale di isolamento (Ui) | 800 V |
| Tensione nominale di funzionamento | 690 V AC |
| 500 V DC | |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (240 V AC) 50 kA | |
| (380 V AC) 27 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 20 kA | |
| (500 V AC) 15 kA | |
| (525 V AC) 10 kA | |
| (690 V AC) 3 kA | |
| (250 V DC) 2 Poli in Serie 27 kA | |
| (500 V DC) 3 Poli in Serie 37.5 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 40 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 20 kA | |
| (690 V AC) 6 kA | |
| (250 V DC) 2 Poli in Serie 36 kA | |
| (500 V DC) 3 Poli in Serie 50 kA | |
| Corrente nominale ininterrotta (Iu) | 250 A |
| Cacciavite raccomandato | Circuito Principale M8 |
| Sgancio | TMD |
| Tipo di sgancio | TM |
| Data RoHS | NA |
| Campo di impostazione | 175...250 A |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT3 |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 8 N·m |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001295R0409 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK106713A5530 |
| Certificato GL | 1SDL000163R0094 |
| Certificato LR | 1SDL000163R0100 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Diagramma dimensionale | 1SDH000720R0100 |
| Disegni meccanici | 1SDH000720R0100 |
| Schema elettrico | 1SDM000068R0001 |
| Istruzioni e manuali | 1SDH000720R0001 |
| Classificazioni | |
| ETIM 7 | EC000228 - disgiuntore per protezione trasformatori, generatori e impianti |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
| XT3S 250 TMD 250-2500 3p F F - ABB - XT3S250 - 1SDA068221R1 | 89 Kbytes |
|
| XT3S250 1SDA068221R1 ABB XT3S 250 TMD 250-2500 3p FF | 64 Kbytes |
|
