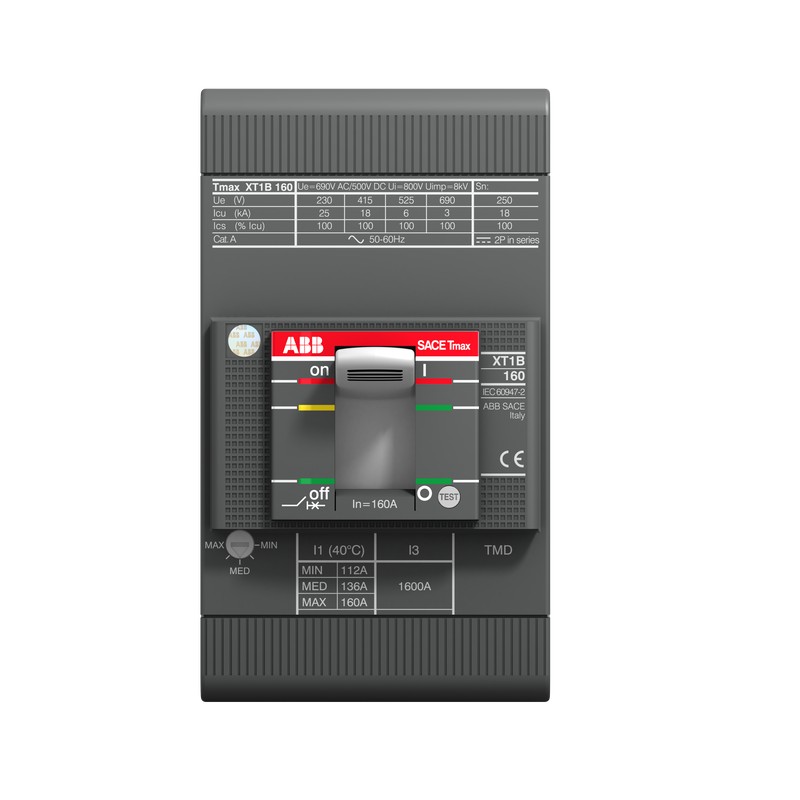

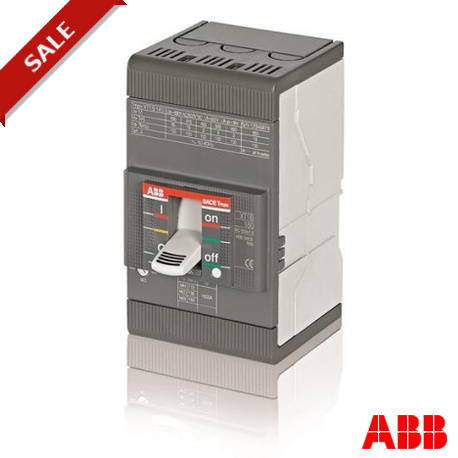

1SDA066802R1 ABB XT1B 160 TMD 32-450 3p FF
1SDA066802R1
ABB
XT1B 160 TMD 32-450 3p FF
XT1B160 TMD R32 Im450 3P F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
scatolati "Isomax-Tmax" > XT1
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| Circular Value | |
| Circular Design Principles Recyclability Rate | Design for Closing Resource Loops - Standard EN45555 - 55.9 % |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| End of Life Instructions | 9AKK108468A2347 |
| Group Waste to Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Eco Transparency | |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1890 |
| 9AKK108468A7793 | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | f73e4266-0af4-4cef-b9b3-260c00a910f9 Italia (IT) |
| SCIP semplificato | 7aac2671-b6b8-4dcf-aa1e-3f4dba5449be Germania (DE) |
| 06390208-d394-410e-9842-b8f1aa84ad09 Polania (PL) | |
| ce31830e-4feb-4262-8ac1-c0a505cbd58c Norvegia (NO) | |
| 43aad17a-9e80-44f3-9db3-9d6d35642925 Finlandia (FI) | |
| e181dcff-17e3-4829-8167-be0ead9f9f4f Paesi Bassi (Olanda) (NL) | |
| 7515b418-fb55-4766-95e2-4323a6ecd612 Germania (DE) | |
| 45a6cb81-5081-41fe-a071-5cf38b8adf65 Danimarca (DK) | |
| ff639201-5b12-440f-821d-3a6c4ce2953c Germania (DE) | |
| f913e764-1c76-4c93-9fc0-2a0875805dc8 Croazia (HR) | |
| dc0ff913-83d0-4f15-babc-7a856a1b3255 Repubblica Ceca (CZ) | |
| b020eaeb-cf23-445c-95a4-4f103ce43fa5 Polania (PL) | |
| fa9663ae-4d74-4267-a4b0-fcfc539c2914 Paesi Bassi (Olanda) (NL) | |
| a409c160-db3e-4860-adba-1d89501dd2c5 Paesi Bassi (Olanda) (NL) | |
| aebf759a-29ca-419e-b416-0ecf3b3f9577 Estonia (EE) | |
| e0db3e96-345c-4b56-91d0-3a02a89a2482 Grecia (GR) | |
| 094c590f-e054-4452-9a76-5fb143f976e9 Portogallo (PT) | |
| 2e656ab5-eff3-4755-bcc3-052950d58ddb Bulgaria (BG) | |
| df9ecf69-1483-4540-b0c4-3bdfc49abdad Svezia (SE) | |
| c6236bbe-bf16-4be7-9c71-7d042fe7dbe1 Polania (PL) | |
| d6074c8c-4abc-41ae-ad9f-fa07173c3572 Francia (FR) | |
| 382fe93d-82da-457d-b30e-7032f1b8681e Svezia (SE) | |
| 908a3719-74a3-4ad9-8c4f-413f7b640fe2 Germania (DE) | |
| c0dd578e-17bc-4735-a4bd-35aac606fc6d Germania (DE) | |
| f358ac58-4638-4878-b499-0f7191ed7405 Francia (FR) | |
| efc96197-3e4f-4d77-a0c4-4a5c216675e2 Paesi Bassi (Olanda) (NL) | |
| 9131538b-9a93-4dc4-88d8-690a0b2651e3 Spagna (ES) | |
| d203dbb9-dd7c-4d5d-ad5c-3e96966e8826 Paesi Bassi (Olanda) (NL) | |
| Ordinazione | |
| Codice ordine locale_USCON | XT1BE3032AFF000XXX |
| E-Number (Finland) | 3638629 |
| EAN | 8015644694463 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 76.2 mm |
| Altezza prodotto | 130 mm |
| Profondità prodotto | 70 mm |
| Peso netto prodotto | 1.1 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 128 mm |
| Altezza imballo livello 1 | 135 mm |
| Profondità imballo livello 1 | 143 mm |
| Peso lordo imballo livello 1 | 1.11 kg |
| EAN imballo livello 1 | 8015644694463 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Distribuzione di Potenza |
| Sezioni dei cavi-circuito principale | Busbar 45.5 ... 80 mm² |
| Tipo di corrente | AC/DC |
| Durata elettrica | 120 cicli orari |
| 8000 ciclo (i) | |
| Durata meccanica | 240 cicli orari |
| 25000 ciclo (i) | |
| Numero di poli | 3 |
| Durata di apertura | CB with SOR 15 ms |
| CB with UVR 15 ms | |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 2.1 W |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Automatic Circuit Breaker |
| Corrente nominale (In) | 32 A |
| Frequenza nominale (f) | 50 / 60 Hz |
| Tensione nominale (Ur) | 690 V |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Impostazione corrente nominale di cortocircuito istantanea (Ii) | 450 A |
| Tensione nominale di isolamento (Ui) | 800 V |
| Tensione nominale di funzionamento | 690 V AC |
| 500 V DC | |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 25 kA |
| (230 V AC) 25 kA | |
| (240 V AC) 25 kA | |
| (380 V AC) 18 kA | |
| (415 V AC) 18 kA | |
| (440 V AC) 11.25 kA | |
| (500 V AC) 8 kA | |
| (525 V AC) 6 kA | |
| (690 V AC) 3 kA | |
| (250 V DC) 2 Poli in Serie 18 kA | |
| (500 V DC) 3 Poli in Serie 18 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 25 kA |
| (230 V AC) 25 kA | |
| (240 V AC) 25 kA | |
| (380 V AC) 18 kA | |
| (415 V AC) 18 kA | |
| (440 V AC) 15 kA | |
| (500 V AC) 8 kA | |
| (525 V AC) 6 kA | |
| (690 V AC) 3 kA | |
| (250 V DC) 2 Poli in Serie 18 kA | |
| (500 V DC) 3 Poli in Serie 18 kA | |
| Corrente nominale ininterrotta (Iu) | 160 A |
| Cacciavite raccomandato | Circuito Principale M6 |
| Sgancio | TMD |
| Tipo di sgancio | TM |
| Campo di impostazione | 22.4...32 A |
| Livello di prestazioni in cortocircuito | B |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT1 |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 6 N·m |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001295R0008 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK106713A5532 |
| Certificato GL | 1SDL000163R0103 |
| Certificato LR | 1SDL000163R0100 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Diagramma dimensionale | 1SDH000719R0100 |
| Disegni meccanici | 1SDH000719R0100 |
| Schema elettrico | 1SDM000068R0001 |
| Istruzioni e manuali | 1SDH000719R0001 |
| Classificazioni | |
| ETIM 7 | EC000228 - disgiuntore per protezione trasformatori, generatori e impianti |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
| XT1B 160 TMD 32-450 3p F F - ABB - XT1B160 - 1SDA066802R1 | 89 Kbytes |
|
| XT1B160 1SDA066802R1 ABB XT1B 160 TMD 32-450 3p FF | 66 Kbytes |
|
