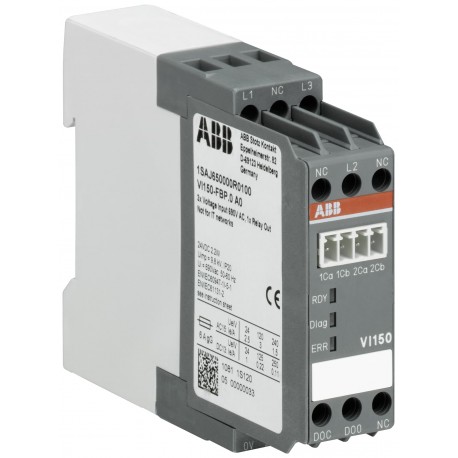

1SAJ650000R0100 ABB VI150-FBP Voltage-Module per UMC100 l'impiego in reti a terra, Ue 150-690V AC
1SAJ650000R0100
ABB
VI150-FBP Voltage-Module per UMC100 l'impiego in reti a terra, Ue 150-690V AC
VI150 P/UMC MODULO DI TENSIONE 100
VI150-FBP.0 Modulo tensione reti IT
Apparecchi elettrici a bassa tensione > Modulo di estensione per dispositivo gestionale del motore
Relè elettronici > UMC and accessories
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
PDF
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| ID prodotto in sostituzione (NUOVO) | 1SAJ650000R0101 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 90303370 |
| Tipo principale prodotto | VI1 |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC135013D0202 |
| Istruzioni e manuali | 1SAC200309M0001 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| EPLAN Data | 9AAC159135_EPLAN |
| Dimensioni | |
| Larghezza prodotto | 22.5 mm |
| Profondità prodotto | 102 mm |
| Altezza prodotto | 78 mm |
| Peso netto prodotto | 0.113 kg |
| Dati tecnici | |
| Capacità di connessione | 1x 0.75-2.5 mm² |
| Posizione di montaggio | Qualsiasi |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Numero di poli | 3P |
| Sensibilità alla perdita di fase | Sì |
| Grado di inquinamento | 3 |
| Perdita di potenza | Approssimativamente 0.6 W |
| Tensione nominale di alimentazione di controllo (Us) | 24 V DC |
| Frequenza nominale (f) | Circuito Principale 50 / 60 Hz |
| Tensione di tenuta ad impulso (Uimp) | Circuito Principale 8 kV |
| Circuito Ausiliario 4 kV | |
| Tensione nominale di isolamento (Ui) | 690 V |
| Corrente nominale di funzionamento AC-15 (Ie) | (240 V) 1.5 A |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V DC) 1 A |
| (125 V DC) 0.22 A | |
| (250 V DC) 0.11 A | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Circuito Ausiliario 12 ... 250 V AC/DC | |
| Cacciavite raccomandato | Pozidriv 1 |
| Norme di riferimento | CAN/CSA C22.2 No.14 |
| IEC/EN 60947-1 | |
| IEC/EN 60947-5-1 | |
| IEC/EN 61131-2 | |
| UL 508 | |
| Idoneo per | UMC100-FBP |
| UMC100.3 | |
| Idoneo per classe di prodotto | Universal Motor Controllers |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | Circuito Ausiliare 0.22 N·m |
| Control Circuit 0.6 ... 0.8 N·m | |
| Lunghezza di spelatura cavo | 7 mm |
| Reparto tecnico UL/CSA | |
| Sezioni dei cavi UL/CSA | Flexible with Ferrule 1x 18-14 AWG |
| Flessibile 1x 18-14 AWG | |
| Rigid 1x 20-12 AWG | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V AC |
| Dati ambientali | |
| Temperatura ambiente | In magazzino -25 ... +70 °C |
| In funzione 0 ... +60 °C | |
| Grado di protezione | IP20 |
| Resistenza agli urti secondo IEC 60068-2-27 | 11 ms Pulse 150 m/s² |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 5g 3 … 150 Hz |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SAA983001-4501 |
| Informazioni RoHS | 1SVD981001-4401 |
| Dichiarazione RoHS | Secondo la Direttiva CE 2011/65/CE |
| SCIP | 181f56a7-811a-4888-ad71-deb584201f64 Germania (DE) |
| Toxic Substances Control Act - TSCA | 2CMT2023-006538 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ABS | 9AKK106930A7739 |
| Certificato ATEX | Not available |
| Certificato cULus | cULus_20220318_E48139 |
| Dichiarazione di conformità - CE | 1SVD981039 |
| Certificato DNV | DNV_E-13261 |
| DNV GL Certificate | TAA000015X |
| Certificato GL | 1SAA962005-0401 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 22.5 mm |
| Profondità imballo livello 1 | 102 mm |
| Altezza imballo livello 1 | 78 mm |
| Peso lordo imballo livello 1 | 0.12 kg |
| EAN imballo livello 1 | 4016779837200 |
| Classificazioni e standard esterni | |
| eClass | V11.0 : 27370805 |
| E-Number (Finland) | 3709072 |
| E-Number (Norway) | 4552563 |
| ETIM 6 | EC002613 - modulo di ampliamento per apparecchio di gestione motore |
| ETIM 7 | EC002613 - modulo di ampliamento per apparecchio di gestione motore |
| ETIM 8 | EC002613 - Extension module for motor management device |
| ETIM 9 | EC002613 - Extension module for motor management device |
| Codice categoria granulare IDEA (IGCC) | 4776 >> Electronic motor control and protection device |
| Codice classificazione oggetto | B |
| UNSPSC | 39121552 |
