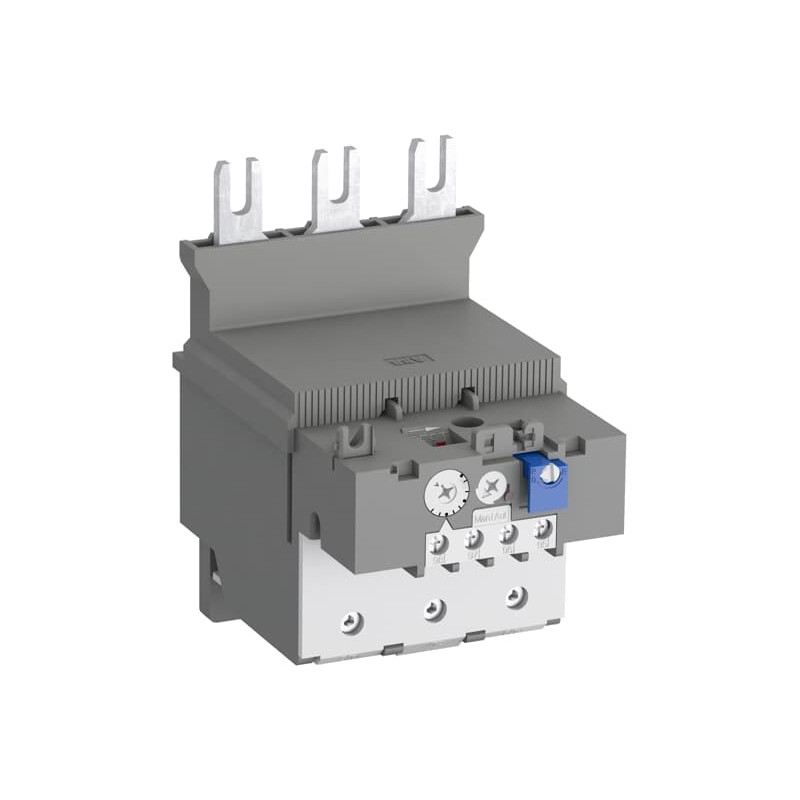

TF140DU-135-V1000 1SAZ431301R1003 ABB TF140DU-135-V-1000 relè di sovraccarico termico
1SAZ431301R1003
ABB
TF140DU-135-V-1000 relè di sovraccarico termico
apparecchi elettrici a bassa tensione > relè di sovraccarico termico
Contattori e relè di sovraccarico > Thermal Relays
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Dettagli
▲TF140DU-135-V-1000 Relè di Sovraccarico Termico con ATEX
Ordinazione
- EAN:
- 4013614499531
- Quantità Di Ordine Minimo:
- 1 pezzo
- Numero Di Tariffa Doganale:
- 85364900
Dimensioni
- Netto Del Prodotto Larghezza:
- 89mm
- Netto Del Prodotto Altezza:
- 140mm
- Netto Del Prodotto Profondità:
- 126mm
- Peso Netto Del Prodotto:
- 0.82kg
Contenitore Di Informazioni
- Pacchetto Di Livello 1 Unità Di:
- 1 pezzo
- Pacchetto Di Livello 1, Larghezza:
- 165 mm
- Pacchetto Di Livello 1 Altezza:
- 133 mm
- Pacchetto Di Livello 1 Lunghezza:
- 151 mm
- Pacchetto Di Livello 1 Peso Lordo:
- 0.945 kg
- Pacchetto Di Livello 2 Unità:
- 4 pezzo
- Pacchetto Di Livello 2 Per La Larghezza:
- 280 mm
- Pacchetto Di Livello 2 Di Altezza:
- 210 mm
- Pacchetto Di Livello 2 Lunghezza:
- 395 mm
- Pacchetto Di Livello 2, Peso Lordo:
- 8.786 kg
- Pacchetto di Livello 2 EAN:
- 4013614503733
Tecnico
- Gamma Di Impostazione:
- Da 100 a da 135 A
- Tensione Nominale Di Funzionamento:
- Circuito ausiliario a 440 V DC
Circuito ausiliario a 500 V AC
Circuito principale 690 V AC
- Corrente Di Funzionamento Nominale (Mie):
- 135 A
- Corrente di funzionamento nominale AC-3 (mie):
- 135 A
- Frequenza nominale (f):
- Circuito Ausiliario A 50 Hz
Circuito Ausiliario A 60 Hz
Circuito ausiliario DC
Circuito Principale 60 Hz
Circuito Principale Di 50 Hz
Circuito principale DC
- Nominale Di Tenuta Ad Impulso Tensione (Uimp):
- Circuito ausiliario a 6 kV
Circuito principale 8 kV
- Tensione Nominale Di Isolamento (Uio):
- 690 V
- Numero di Poli:
- 3
- Numero di Contatti Ausiliari NC:
- 1
- Numero di Contatti Ausiliari NO:
- 1
- Numero di Poli Protetti:
- 3
- Convenzionali in aria Libera Corrente Termica (mith):
- Circuito ausiliario NC 10 A
Circuito ausiliario N. 6 UN
- Corrente di funzionamento nominale AC-15 (Ie):
- (120 V) NC 3
(120 V) 1,5 A
(240 V) NC 3
(240 V) 1,5 A
(400 V) NC 1,9
(400 V) N. 1
(440 V) NC 1
(440 V) N. 1
(500 V) NC 1
(500 V) N. 1
- Corrente di funzionamento nominale DC-13 (Ie):
- (125 V) NC 0,25 A
(125 V) N 0,25 A
(24 V) NC 1,25
(24 V) N 1,25
(250 V) NC 0.12 UN
(250 V) N 0.04 UNA
(60 V) NC 0,25 A
(60 V) N 0,25 A
- Grado di Protezione:
- Custodia IP20
Morsetti del Circuito principale IP10
- Grado Di Inquinamento:
- 3
- Il Collegamento Di Capacità-Circuito Ausiliario:
- Flessibile con Puntale 1/2x 0.75 ... 2.5 mm2
Flessibile 1/2x 0.75 ... 2.5 mm2
Rigida 1/2x 0.75 ... 4 mm2
- Collegamento Delle Capacità Del Circuito Principale:
- Flessibile con Puntale 1/2x 16 ... 70 mm2
Flessibile Isolato con Ghiera 1/2x 16 ... 70 mm2
Flessibile 1/2x 16 ... 70 mm2
Rigida 1/2x 16 ... 70 mm2
- Coppia Di Serraggio:
- Circuito ausiliario a 0.8 ... 1.2 N·m
Circuito principale 8 ... 10 N·m
- Filo Di Lunghezza Di Spelatura:
- Circuito ausiliario a 9 mm
Circuito principale 25 mm
- Si Consiglia La Vite Driver:
- Circuito Ausiliario Pozidriv 2
Circuito Principale Esagonale 4
- Adatto Per:
- AF116
AF140
- Standard:
- IEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
Ambientale
- Temperatura Dell'Aria:
- Funzionamento -25 ... +55 °C
Operazione Di Compensazione -25 ... +55 °C
Di Stoccaggio -40 ... +70 °C
- Temperatura Dell'Aria E Di Compensazione:
- Sì
- Altitudine Operativa Massima Ammissibile:
- 2000 m
- Resistenza agli Urti acc. a IEC 60068-2-27:
- 11 ms Impulso 12g
- RoHS Status:
- Progettato per seguire la Direttiva UE 2002/95/CE del consiglio, del 18 agosto 2005 e l'emendamento dopo il 2008 Q1
Tecnico UL/CSA
- Tensione massima UL/CSA:
- Circuito principale 600 V AC
- Amperaggio UL/CSA:
- 135 A
- Contatto UL/CSA:
- (NC) B600
(NO:) C300
- Collegamento Capacità del Circuito Principale UL/CSA:
- Flessibile 1/2x 6 ... 2/0 AWG
Stranded 1/2x 6 ... 2/0 AWG
- Il collegamento di Capacità Circuito Ausiliario UL/CSA:
- Flessibile 1/2x 18 ... 14 AWG
Stranded 1/2x 18 ... 14 AWG
- Coppia di serraggio UL/CSA:
- Circuito ausiliario 12 in·lb
I certificati e le Dichiarazioni (Numero Documento)
- ABS Certificato:
- 1SAA941004-0101
- Certificato ATEX:
- 1SAA941003-3901
- BG Certificato:
- 1SAA941012-2001
- BV Certificato:
- 1SAA941003-0201
- Certificato CCC:
- 1SAA941009-3801
- cUL Certificato:
- cUL_E48139
- Dichiarazione di Conformità CE:
- 1SAD938500-0192
- Certificato DNV:
- 1SAA941004-0301
- EAC Certificato:
- 1SAA941002-2701
- Certificato LR:
- 1SAA941004-0501
- RINA Certificato:
- RINA_ELE098115XG
- RoHS Informazioni:
- 1SAA941006-4404
- Il Certificato dell'UL:
- UL_E48139
Classificazioni
- eClass:
- 7.0 27371501
- ETIM 5:
- EC000106 - relè di sovraccarico Termico
- UNSPSC:
- 39121521
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| TF140DU-135-V-1000 Thermal Overload Relay - ABB - TF140DU-135-V1000 - 1SAZ431301R1003 | 97 Kbytes |
 |
| TF140DU-135-V1000 1SAZ431301R1003 ABB TF140DU-135-V-1000 relè di sovraccarico termico | 67 Kbytes |
|
