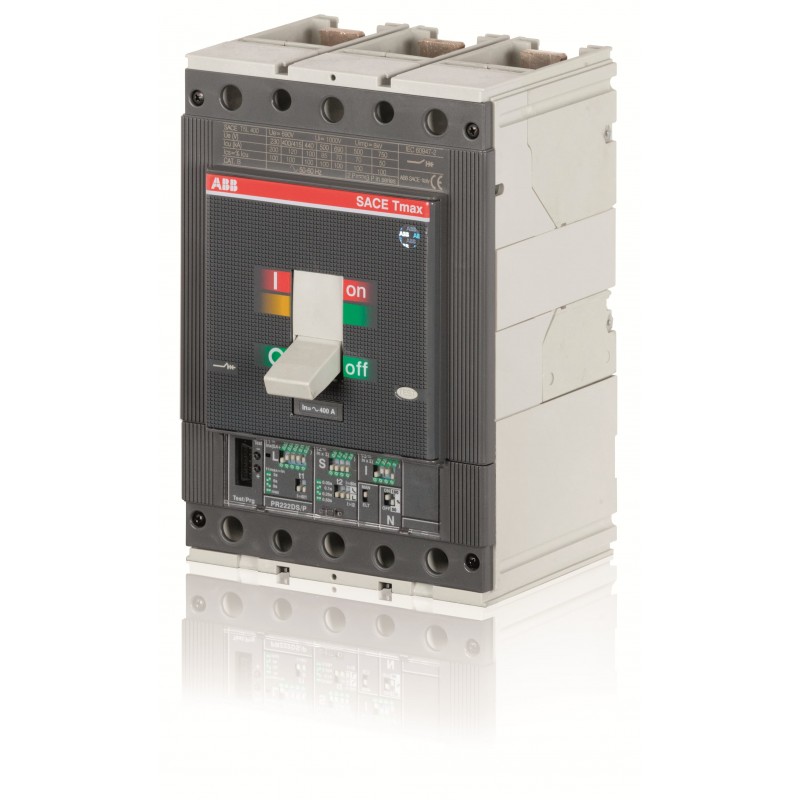

1SDA063487R1 ABB T5V400 PR222DS / P-LSI In320 3p FFC1150VAC
1SDA063487R1
ABB
T5V400 PR222DS / P-LSI In320 3p FFC1150VAC
T5V400 PR222DS/P LSI R320 3P F FC 1000V
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
scatolati "Isomax-Tmax" > T5
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 157414f2-ec5c-43de-b495-40899238deff Cina (CN) |
| SCIP semplificato | a3059a27-e509-4a30-9aa5-6a6316a5e34f Polania (PL) |
| 39a52a0f-bcff-468c-a21e-fb289a30f3eb Norvegia (NO) | |
| b7b7ff55-62e6-48fe-a898-8ce23a828463 Finlandia (FI) | |
| 6d10b6cd-bccf-45bc-9cad-26ab69026789 Portogallo (PT) | |
| b6bea325-eba8-4026-bd1e-b034a0ac46c5 Germania (DE) | |
| bf4d0039-1063-4337-9f15-492380bb7f68 Polania (PL) | |
| 12742e3c-ea8f-4ca3-876f-157267fe4b80 Repubblica Ceca (CZ) | |
| 8a276d77-3384-48e7-9b8a-9c27f5b9553f Germania (DE) | |
| 24e4e806-6dbb-4020-b4d4-65d870a5e2bb Danimarca (DK) | |
| e72d72a1-04ce-44cf-b1c6-7d67a8e51c9d Germania (DE) | |
| 1bb31a55-9125-4ac0-bc03-92894ba75e0f Paesi Bassi (Olanda) (NL) | |
| a6e87f71-7c0d-4725-9ec8-59a018d7053e Germania (DE) | |
| 67b99c33-09d7-4d58-8f0a-01e2466b877a Polania (PL) | |
| 0cb143cb-999c-4923-9e2d-75ec9a80aa33 Germania (DE) | |
| 22b6e770-fe0e-4394-92db-6115cd4c115c Francia (FR) | |
| 94baeb2b-d231-4ddf-bced-e4027a2118f3 Estonia (EE) | |
| 93ff2f41-820d-4da8-ad98-3cabbd1d5d4b Svezia (SE) | |
| 6b7dc65b-e448-46a7-90af-85999f0a55ee Ungheria (HU) | |
| 014b50a7-19df-4d1d-8ba9-7f26f8aad8b9 Belgio (BE) | |
| 3c628bd9-fe1e-405a-96d5-101c228ec40a Croazia (HR) | |
| d9f7f6a2-dbcb-4873-af94-b8e3a22e272d Svezia (SE) | |
| 947adde5-0dab-45fc-a277-8de9cdf3cb78 Francia (FR) | |
| 0bf82930-b343-4d28-9d72-788961cb063b Spagna (ES) | |
| b9ca3bbc-95f2-40f5-b354-01a21c79cfc9 Grecia (GR) | |
| d18a2014-6c70-43f0-b3dd-7d7057af6bbd Bulgaria (BG) | |
| dfa0585a-526d-43d4-9182-c65c2fdde7a4 Belgio (BE) | |
| 2ac3f15f-28e3-4ef3-9474-0593fbb6100b Ungheria (HU) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A1056 |
| 9AKK108467A6707 | |
| Ordinazione | |
| EAN | 8015644661199 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85352100 |
| Dimensioni | |
| Larghezza prodotto | 140 mm |
| Altezza prodotto | 205 mm |
| Profondità prodotto | 103.5 mm |
| Peso netto prodotto | 5.1 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 248 mm |
| Altezza imballo livello 1 | 240 mm |
| Profondità imballo livello 1 | 285 mm |
| Peso lordo imballo livello 1 | 5.1 kg |
| EAN imballo livello 1 | 8015644661199 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Tmax T |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Automatic Circuit Breaker |
| Idoneo per | T5 |
| Idoneo per classe di prodotto | Moulded Case Circuit Breakers |
| Versione | F |
| Dati tecnici | |
| Durata elettrica | 7000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 120 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 10.6 W |
| Corrente nominale (In) | 320 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 1150 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (1000 V AC) 10 kA |
| (1150 V AC) 6 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 5 kA |
| Potere di cortocircuito estremo nominale (Icu) | (1000 V AC) 20 kA |
| (1150 V AC) 12 kA | |
| Corrente nominale ininterrotta (Iu) | 400 A |
| Sgancio | PR222DS/P-LSI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | V |
| Norme di riferimento | IEC |
| Sottotipo | T5 |
| Tipo di connessione morsetto | Fixed Circuit-Breakers |
| Front for Copper Cables | |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210300D0201 |
| Dichiarazione di conformità - CE | 9AKK106713A5539 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Istruzioni e manuali | 1SDH000458R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 320 A |
| tensione nominale (EF003977) | 1150 V |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 128.0 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 192.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 3840 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| con segnalatore di intervento presente (EF007006) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | davanti |
| tipo di elemento di azionamento (EF006976) | manetta |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
| T5V400 PR222DS/P-LSI In320 3p FFC1150VAC - ABB - T5V400 1000V - 1SDA063487R1 | 84 Kbytes |
|
| T5V400 1000V 1SDA063487R1 ABB T5V400 PR222DS / P-LSI In320 3p FFC1150VAC | 62 Kbytes |
|
