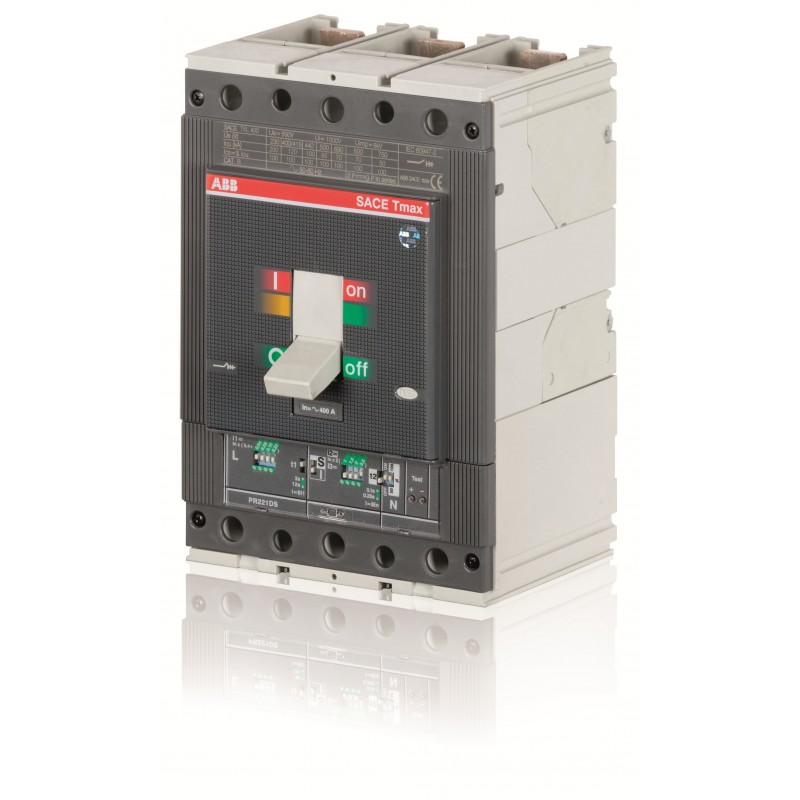

1SDA054539R1 ABB T5V400 PR221DS-LS / I In 400 3p FFC 1150VAC
1SDA054539R1
ABB
T5V400 PR221DS-LS / I In 400 3p FFC 1150VAC
T5V400 PR221DS LS/I R400 3P F FC 1000V
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
scatolati "Isomax-Tmax" > T5
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | ff010e07-1ff0-44f0-920b-d6216a41e7d3 Italia (IT) |
| SCIP semplificato | 752994ca-d168-40aa-b0ac-b950ab5ef38d Francia (FR) |
| ce4572b7-6bb3-40f4-9593-6b6986e96d4c Germania (DE) | |
| c17b026b-4459-426f-81a5-35fecae13f29 Germania (DE) | |
| 46a9cf8f-936c-4453-924f-f6a7720b350a Croazia (HR) | |
| f68398cf-93bb-44ef-834a-892b0b22248e Svezia (SE) | |
| 079528c5-8fbc-4d3e-ae30-f4e4f24cad94 Danimarca (DK) | |
| 23138a29-24bb-48b7-ade7-8b428926045f Germania (DE) | |
| 1bbb9b71-d472-4d48-a5d0-68cf1549ea9f Ungheria (HU) | |
| a7c50d83-b219-4cd5-bad1-f7ef595acf65 Spagna (ES) | |
| 5117ede9-8bd4-4d16-98b8-bb86ba76aaa2 Belgio (BE) | |
| 11a72879-f8ec-4845-b6c8-c9eb67b9e2f9 Ungheria (HU) | |
| 64255129-1c3b-46e3-a7b8-5025477b8958 Belgio (BE) | |
| 2e8d7f9f-dd33-4fc9-b5f7-688beafb368b Estonia (EE) | |
| 79a4ce78-84fe-472f-9f15-95971bb55b19 Finlandia (FI) | |
| 11d88c07-bd72-4c8a-9330-acdddf291931 Polania (PL) | |
| b222b10f-9c52-4e65-b30d-3da6e3b2291a Francia (FR) | |
| 493e3fa8-8cc3-4f4e-b0d6-711efaec2525 Germania (DE) | |
| 50c778e7-b921-4a2b-881e-74f67d4e02ac Grecia (GR) | |
| ce5ea7e5-42cb-41ef-8486-0799e7234921 Bulgaria (BG) | |
| 8acb7126-5627-4351-9f9b-aa53174bc18b Norvegia (NO) | |
| 8f683962-34e4-4bc0-8ad9-67bb2c12fa61 Paesi Bassi (Olanda) (NL) | |
| 37abfb33-3e9d-489a-9d76-d8b8cf100ee2 Svezia (SE) | |
| 0ee3cfe5-b343-4653-9559-48c42beceac4 Polania (PL) | |
| 3636750e-ba85-404a-978a-305435e31c21 Germania (DE) | |
| 16622b87-5bbf-4852-88de-eb63a41716d2 Portogallo (PT) | |
| 4dc31a2b-72f6-4d67-a5b3-6f95d6ed1cf2 Repubblica Ceca (CZ) | |
| f0c95135-e7ee-4c9b-bb7b-3b81a39b4e4b Polania (PL) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A1056 |
| 9AKK108467A6707 | |
| Ordinazione | |
| EAN | 8015644556402 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85352100 |
| Dimensioni | |
| Larghezza prodotto | 140 mm |
| Altezza prodotto | 205 mm |
| Profondità prodotto | 103.5 mm |
| Peso netto prodotto | 5.1 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 248 mm |
| Altezza imballo livello 1 | 240 mm |
| Profondità imballo livello 1 | 285 mm |
| Peso lordo imballo livello 1 | 5.1 kg |
| EAN imballo livello 1 | 8015644556402 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Tmax T |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Automatic Circuit Breaker |
| Idoneo per | T5 |
| Idoneo per classe di prodotto | Moulded Case Circuit Breakers |
| Versione | F |
| Dati tecnici | |
| Durata elettrica | 7000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 120 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 16.5 W |
| Corrente nominale (In) | 400 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 1150 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (1000 V AC) 10 kA |
| (1150 V AC) 6 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 5 kA |
| Potere di cortocircuito estremo nominale (Icu) | (1000 V AC) 20 kA |
| (1150 V AC) 12 kA | |
| Corrente nominale ininterrotta (Iu) | 400 A |
| Sgancio | PR221DS-LS/I |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | V |
| Norme di riferimento | IEC |
| Sottotipo | T5 |
| Tipo di connessione morsetto | Fixed Circuit-Breakers |
| Front for Copper Cables | |
| Tensione di prova max (Utest) | 3500 V |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210300D0201 |
| Dichiarazione di conformità - CE | 9AKK106713A5539 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificato GL | 1SDL000163R0062 |
| Istruzioni e manuali | 1SDH000458R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121100 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 400 A |
| tensione nominale (EF003977) | 1150 V |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 160.0 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 400 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 400 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| con segnalatore di intervento presente (EF007006) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | davanti |
| tipo di elemento di azionamento (EF006976) | manetta |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
| T5V400 PR221DS-LS/I In400 3p FFC 1150VAC - ABB - T5V400 1000V - 1SDA054539R1 | 88 Kbytes |
|
| T5V400 1000V 1SDA054539R1 ABB T5V400 PR221DS-LS / I In 400 3p FFC 1150VAC | 66 Kbytes |
|
