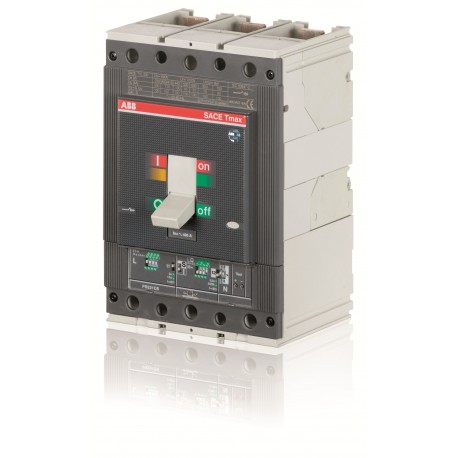

1SDA063485R1 ABB T5V400 PR221DS-LS / I In320 3p FFC 1150VAC
1SDA063485R1
ABB
T5V400 PR221DS-LS / I In320 3p FFC 1150VAC
T5V400 PR221DS LS/I R320 3P F FC 1000V
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
scatolati "Isomax-Tmax" > T5
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 57f6bb97-0e73-4dd5-afe7-f8b1fb5aa74f Italia (IT) |
| SCIP semplificato | 95d287c9-63e7-4e56-a2d3-a5e6314d27b8 Svezia (SE) |
| d2778f50-a3d1-4668-b15e-a4bcf61328ed Finlandia (FI) | |
| e7eeb7c0-8af4-4af9-a38e-b3baa81dd5c4 Estonia (EE) | |
| 51ec20bc-0694-4cd2-8075-2f0b179ca936 Belgio (BE) | |
| 1e91e8b5-b0f8-4f51-9d7c-1666d0d2ea3d Germania (DE) | |
| 46c8b3af-50cf-4f19-8fe4-8be7046a6468 Francia (FR) | |
| 5b032d94-46a8-405b-8876-ef3c718a8419 Croazia (HR) | |
| 02e6845e-3ac1-4e62-a5b7-0df0e90bb935 Germania (DE) | |
| a19f6934-ad0e-4594-9f40-1a867847b296 Svezia (SE) | |
| 16bc8246-3eaf-41a5-bbe3-48ebe303698c Germania (DE) | |
| 0f3df2f9-6e81-4cb6-899c-c01bd3d5797a Germania (DE) | |
| e40a51c4-b6f1-4123-955c-8e6ba445f4fd Grecia (GR) | |
| da1fa476-c2ca-496c-831c-f354bcbc5ba3 Danimarca (DK) | |
| 5300251a-c0c6-4a05-a2c2-a7da5c98c15a Francia (FR) | |
| fad07346-808c-48f1-8687-dcd6b4f86339 Ungheria (HU) | |
| dd26ef13-7a5e-4471-94e9-7e786d6b8d3f Belgio (BE) | |
| e40ce2c5-d1a2-4126-a6f1-1f0afda8133a Spagna (ES) | |
| aa795b5e-4c44-4718-ae85-2975a31a41aa Polania (PL) | |
| 18fb7e4d-7b9d-4335-be63-3e833a77618f Polania (PL) | |
| b0fd95fb-46e1-40a1-902c-d3d311660192 Bulgaria (BG) | |
| d31bb2c7-0a54-4662-a2bb-b2494206760a Norvegia (NO) | |
| db260b9d-a54c-4935-97bf-3fef38646ede Paesi Bassi (Olanda) (NL) | |
| cb8897bc-ebb4-4a3b-89ee-e0c3ee1e8935 Germania (DE) | |
| c409b183-5492-4ec0-ab5c-4a5cb2121594 Portogallo (PT) | |
| 53efef34-1dd3-4e1d-8fb4-2dc415512cdb Repubblica Ceca (CZ) | |
| 055d18c5-cd05-41b5-ae3d-7dcdb29273b0 Ungheria (HU) | |
| 0a31953e-9b40-4637-9f83-6ccd89b1096f Polania (PL) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A1056 |
| 9AKK108467A6707 | |
| Ordinazione | |
| EAN | 8015644661175 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85352100 |
| Dimensioni | |
| Larghezza prodotto | 140 mm |
| Altezza prodotto | 205 mm |
| Profondità prodotto | 103.5 mm |
| Peso netto prodotto | 5.1 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 248 mm |
| Altezza imballo livello 1 | 240 mm |
| Profondità imballo livello 1 | 285 mm |
| Peso lordo imballo livello 1 | 5.1 kg |
| EAN imballo livello 1 | 8015644661175 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Tmax T |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Automatic Circuit Breaker |
| Idoneo per | T5 |
| Idoneo per classe di prodotto | Moulded Case Circuit Breakers |
| Versione | F |
| Dati tecnici | |
| Durata elettrica | 7000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 120 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 10.6 W |
| Corrente nominale (In) | 320 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 1150 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (1000 V AC) 10 kA |
| (1150 V AC) 6 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 5 kA |
| Potere di cortocircuito estremo nominale (Icu) | (1000 V AC) 20 kA |
| (1150 V AC) 12 kA | |
| Corrente nominale ininterrotta (Iu) | 400 A |
| Sgancio | PR221DS-LS/I |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | V |
| Norme di riferimento | IEC |
| Sottotipo | T5 |
| Tipo di connessione morsetto | Fixed Circuit-Breakers |
| Front for Copper Cables | |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210300D0201 |
| Dichiarazione di conformità - CE | 9AKK106713A5539 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Istruzioni e manuali | 1SDH000458R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 320 A |
| tensione nominale (EF003977) | 1150 V |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 128.0 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 320 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 320 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| con segnalatore di intervento presente (EF007006) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | davanti |
| tipo di elemento di azionamento (EF006976) | manetta |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
| T5V400 PR221DS-LS/I In320 3p FFC 1150VAC - ABB - T5V400 1000V - 1SDA063485R1 | 84 Kbytes |
|
| T5V400 1000V 1SDA063485R1 ABB T5V400 PR221DS-LS / I In320 3p FFC 1150VAC | 62 Kbytes |
|
