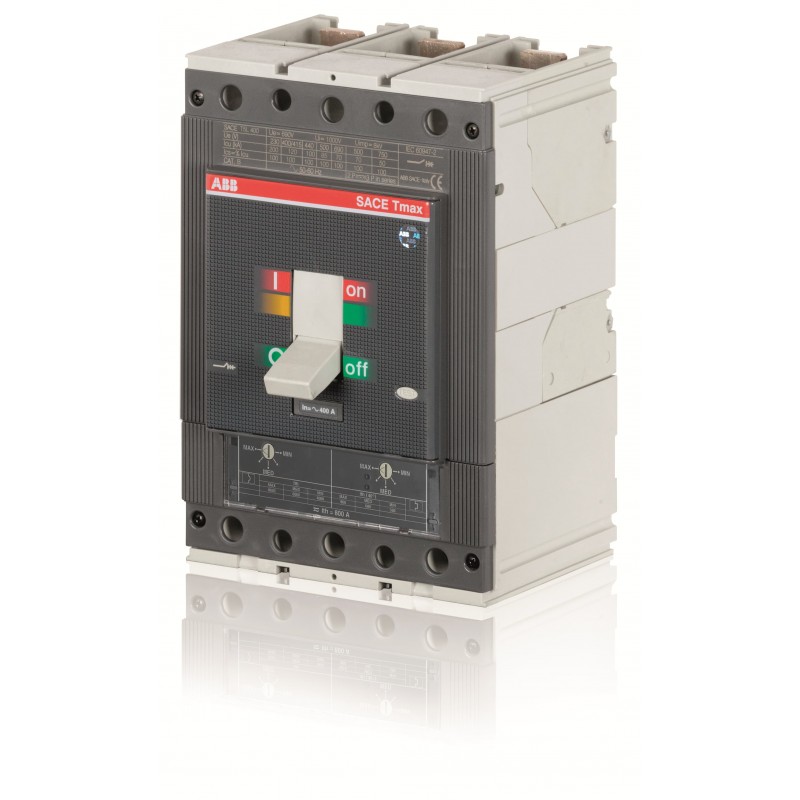

1SDA060643R1 ABB T5L400 TMA R400 Im4000 3P FF UL
1SDA060643R1
ABB
T5L400 TMA R400 Im4000 3P FF UL
T5L400 UL/CSA TMA 400-2000..4000 3p F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A1056 |
| 9AKK108467A6707 | |
| Ordinazione | |
| Codice ordine locale_USCON | T5L400TW |
| EAN | 8015644631581 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 140 mm |
| Altezza prodotto | 205 mm |
| Profondità prodotto | 103.5 mm |
| Peso netto prodotto | 4.8 kg |
| Informazioni imballo | |
| EAN imballo livello 1 | 8015644631581 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Tmax T |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Automatic Circuit Breaker |
| Idoneo per | T5 |
| Idoneo per classe di prodotto | Moulded Case Circuit Breakers |
| Versione | F |
| Dati tecnici | |
| Durata meccanica | 20000 ciclo (i) |
| 120 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 19.5 W |
| Corrente nominale (In) | 400 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 600 V AC |
| 600 V DC | |
| Potere di cortocircuito estremo nominale (Icu) | (240 V AC) 200 kA |
| (480 V AC) 100 kA | |
| (600 V AC) 65 kA | |
| (500 V DC) 2 Poli in Serie 65 kA | |
| (600 V DC) 3 Poli in Serie 50 kA | |
| Corrente nominale ininterrotta (Iu) | 400 A |
| Sgancio | TMA |
| Tipo di sgancio | TM |
| Livello di prestazioni in cortocircuito | L |
| Norme di riferimento | UL |
| Sottotipo | T5 |
| Tipo di connessione morsetto | Fixed Circuit-Breakers |
| Front | |
| Tensione di prova max (Utest) | 3500 V |
| Reparto tecnico UL/CSA | |
| Interrupting Rating acc. to UL489 | (240 V AC) 200 kA |
| (480 V AC) 100 kA | |
| (600 V AC) 65 kA | |
| (500 V DC) 2 Poli in Serie 65 kA | |
| (600 V DC) 3 Poli in Serie 50 kA | |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 9AKK105713A5947 |
| Dichiarazione di conformità - CE | 9AKK106713A5539 |
| Certificato GL | 1SDL000163R0062 |
| Istruzioni e manuali | 1SDC210023D0201 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4927 >> Molded case circuit breakers |
| UNSPSC | 39121616 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
