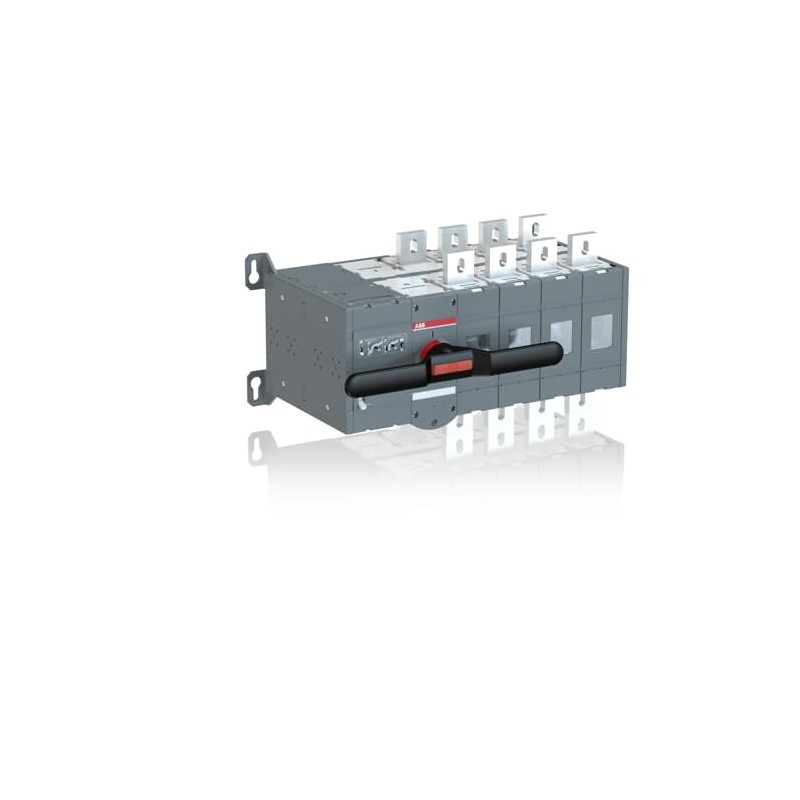

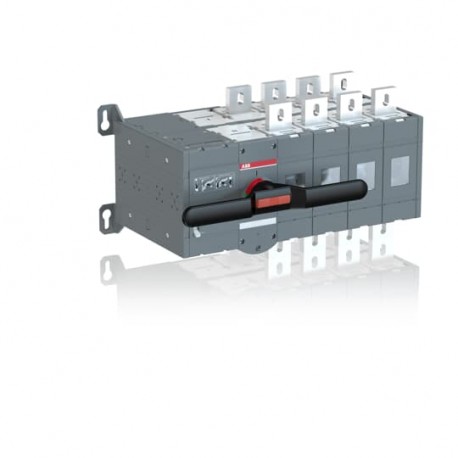

1SCA112702R1001 ABB OTM1250E4CM230C MOTORIZZATO C INTERRUTTORE / O
1SCA112702R1001
ABB
OTM1250E4CM230C MOTORIZZATO C INTERRUTTORE / O
Commutatore motore interno OTM1250E4CM230C
OTM1250E4CM230C COMMUTATORE MOTORIZZATO 8P 1250A
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali > OT_C
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Circular Value | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| End of Life Instructions | 1SCC303060M0201 |
| Informazioni ambientali | 1SCC303036D0202 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC303003C0201 |
| Istruzioni e manuali | 1SCC303002M0206 |
| End of Life Instructions | 1SCC303060M0201 |
| Dimensioni | |
| Larghezza prodotto | 587 mm |
| Altezza prodotto | 306 mm |
| Profondità prodotto | 297 mm |
| Peso netto prodotto | 65 kg |
| Dati tecnici | |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 1250 A |
| (500 V) 1250 A | |
| (690 V) 1250 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 1250 A |
| (500 V) 1250 A | |
| (690 V) 1250 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 1250 A |
| (500 V) 1250 A | |
| (690 V) 1250 A | |
| Corrente nominale di funzionamento AC-31B (Ie) | (380 ... 415 V) 1250 A |
| Corrente nominale di funzionamento AC-33B (Ie) | (380 ... 415 V) 1000 A |
| Corrente nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 710 kW |
| (500 V) 900 kW | |
| (690 V) 1200 kW | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 1250 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 1000 V |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 50 kiloampere rms |
| Motor Operational Voltage | 220 ... 240 V AC |
| Perdita di potenza | 29 W |
| Grado di inquinamento | 3 |
| Handle Color | Nero |
| Tipo di maniglia | Maniglia Diretta |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - Simultaneous Function |
| Comando | Mechanism at the End of the Switch |
| Distanza tra le fasi | Standard |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Modalità operativa | Manovra Frontale |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4 |
| Grado di protezione | Davanti IP20 |
| Tipo di transizione | Aperta |
| Dati ambientali | |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Informazioni ambientali | 1SCC303036D0202 |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC303027D0201 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 490 mm |
| Profondità imballo livello 1 | 590 mm |
| Altezza imballo livello 1 | 430 mm |
| Peso lordo imballo livello 1 | 65 kg |
| EAN imballo livello 1 | 6417019453941 |
| Classificazioni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC000216 - sezionatore di carico |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3641784 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente nominale permanente per AC-23, 400V (EF011777) | 1250 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 1250 A |
| resistenza a corrente di breve durata Icw (EF007050) | 50 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 710 kW |
| potenza di interruzione a 400 V (EF009166) | 710 kW |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | Sì |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica con inserto a innesto |
| adatto per fissaggio frontale a 4 fori (EF007247) | Sì |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | altro |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OTM1250E4CM230C MOTORIZED C/O SWITCH - ABB - OTM1250E4CM230C - 1SCA112702R1001 | 88 Kbytes |
|
| OTM1250E4CM230C 1SCA112702R1001 ABB OTM1250E4CM230C MOTORIZZATO C INTERRUTTORE / O | 60 Kbytes |
|
