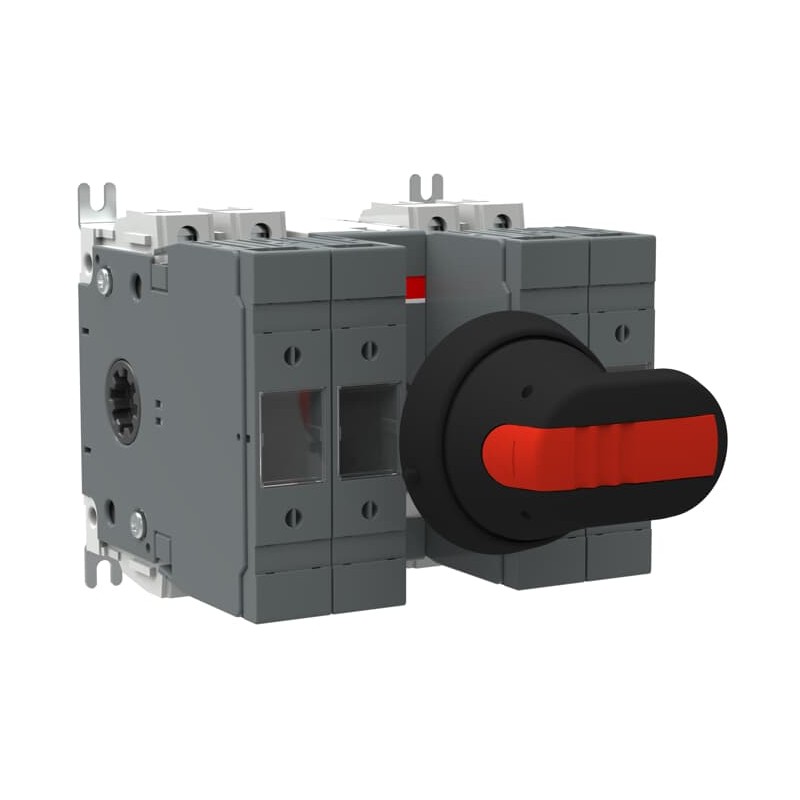

1SCA116729R1001 ABB OS63GD22N1P fusibili
1SCA116729R1001
ABB
OS63GD22N1P fusibili
Interruttore fusibile OS63GD22N1P
OS63GD22N1P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311048M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311195D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | e8558af0-6fb4-4372-8d32-c8a9df6f7132 Finlandia (FI) |
| SCIP semplificato | 7ef0f22e-37a8-4bb2-8caa-1cf8b26e7dec Germania (DE) |
| fa67ba66-a7b4-4834-a484-9e4ed4bc5364 Spagna (ES) | |
| 3ee31cf1-b0eb-43a2-b84b-c8d78f09fc7e Belgio (BE) | |
| db9ffeb2-65de-4d33-8333-d7244f7be990 Italia (IT) | |
| 0e455bb4-38ac-4f02-9502-8ee0e82ad341 Francia (FR) | |
| 64d9d75c-3c3c-46c3-9c99-dbbcc2693b0e Polania (PL) | |
| 3ab175e7-70ea-4e2a-89c1-367ed15855e8 Paesi Bassi (Olanda) (NL) | |
| d97891f4-6abb-49f0-b2b8-f37732e27a08 Portogallo (PT) | |
| ea45a0d4-0088-4804-82da-95d75d3cbf32 Grecia (GR) | |
| e3acf63c-8f26-49ae-b070-23f4753085ba Estonia (EE) | |
| 15b3f702-44e3-47ec-b9e9-3bbeb30ec636 Ungheria (HU) | |
| 3a2616f7-225f-495f-9769-ddf2c4bf9d19 Repubblica Ceca (CZ) | |
| 687fa95d-9932-4de9-9847-89e1cabbb1fa Croazia (HR) | |
| 4d1fc53c-8f58-484d-bcd2-c8eeaf1ddd6c Svezia (SE) | |
| da0e53a9-7629-4372-8eff-2ed7d3bc3f02 Polania (PL) | |
| 5e720f60-1f2c-48bc-a58e-a792c65ffa4b Bulgaria (BG) | |
| 543558ee-582f-46aa-a9c8-a3a984cfa711 Germania (DE) | |
| f49f7ac4-0984-47ad-9b8a-099a6c8a0286 Svezia (SE) | |
| dcabcd6c-183c-4ce7-b19d-e4c91ff21eb2 Germania (DE) | |
| 36241ebc-bad2-41b5-9888-ee8a5275bbcb Belgio (BE) | |
| fdeb3ce7-d146-43f1-9df3-cb6d98a6fc09 Danimarca (DK) | |
| 5ac232dc-87ba-4f90-b7ee-3f59ba75c833 Norvegia (NO) | |
| 966f6d7d-b313-40e9-a4b5-a3d679cf2cbf Germania (DE) | |
| a1948ef8-7b89-4739-8e5e-6b77e683dd01 Germania (DE) | |
| 14a017da-3491-4870-8e05-5e64490a0f09 Polania (PL) | |
| 1aae7300-3cab-4816-840e-8df184cd8807 Ungheria (HU) | |
| f4f60c36-b0f2-40ca-97d9-a9505966c0c0 Francia (FR) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311036M0212 |
| Disegni meccanici | OS63GD22.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311195D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 138 mm |
| Altezza prodotto | 112 mm |
| Profondità prodotto | 121 mm |
| Peso netto prodotto | 1.4 kg |
| 3 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Profondità imballo livello 1 | 190 mm |
| 7.5 in | |
| Altezza imballo livello 1 | 145 mm |
| 5.7 in | |
| Peso lordo imballo livello 1 | 1.5 kg |
| 3.3 lb | |
| EAN imballo livello 1 | 6417019488172 |
| Dati tecnici | |
| Sezione cavo | 2.5 ... 25 mm² |
| Capacità di connessione | Stranded 2.5 … 25 mm² |
| Flessibile 2.5 … 25 mm² | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 63 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 63 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Fourth Pole Position | Left Side |
| Fourth Pole Type | Switched - With Solid Link |
| Taglia fusibile | NH000 |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | at Rated Current 2 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominale (In) | Circuito Principale 63 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 63 A |
| (690 V) 63 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (500 V) 63 A |
| (690 V) 63 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (500 V) 63 A |
| (690 V) 63 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 18.5 kW |
| (400 V) 30 kW | |
| (415 V) 30 kW | |
| (500 V) 37 kW | |
| (690 V) 55 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 2.5 kiloampere rms |
| Cacciavite raccomandato | Circuito Principale Hexagon 4 |
| Norme di riferimento | IEC 60947-3 |
| Comando | 22 (Between the Poles) |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | 3 N·m |
| 4 N·m | |
| Lunghezza di spelatura cavo | Circuito Principale 12 mm |
| Circuito Principale 0.47 in | |
| Reparto tecnico UL/CSA | |
| Lunghezza di spelatura cavo | Circuito Principale 12 mm |
| Circuito Principale 0.47 in | |
| Cacciavite raccomandato | Circuito Principale Hexagon 4 |
| Coppia di serraggio | 3 N·m |
| 4 N·m | |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311208D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS32-63G_ 2016.pdf |
| Dichiarazione di conformità - CE | 1SCC311136D2703 |
| DNV GL Certificate | 1SCC311125D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Sweden) | 3172153 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 63 A |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 55 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| resistenza a corrente di breve durata Icw (EF007050) | 2.5 kA |
| adatto per fusibili (EF006692) | NH000 |
| numero di poli (EF001391) | 4 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| ingresso del cavo (EF000537) | altro |
| dotato di connettori (EF011696) | Sì |
| adatto per fissaggio a pavimento (EF007243) | No |
| adatto per fissaggio frontale (EF007246) | No |
| adatto per installazione con sbarra collettrice (EF007259) | Sì |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| posizione dell'elemento di azionamento (EF009410) | davanti |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OS63GD22N1P Switch fuse - ABB - OS63GD22N1P - 1SCA116729R1001 | 89 Kbytes |
|
| OS63GD22N1P 1SCA116729R1001 ABB OS63GD22N1P fusibili | 71 Kbytes |
|
