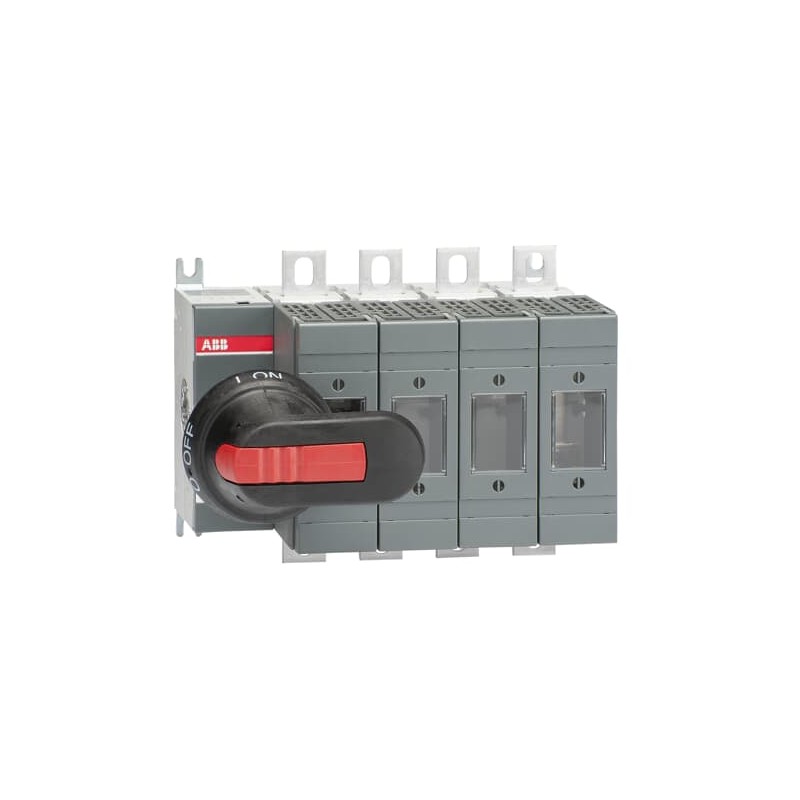

1SCA115877R1001 ABB OS125GD04N2P fusibili
1SCA115877R1001
ABB
OS125GD04N2P fusibili
Interruttore a fusibile OS125GD04N2P
OS125GD04N2P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311047M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311196D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | d0a16afa-3142-4b5c-bdd9-ce09810aa3a6 Finlandia (FI) |
| SCIP semplificato | 8f130836-ef26-4354-908d-7476743ad529 Germania (DE) |
| 0c36052f-e77e-4b15-9eea-823c34ea035c Portogallo (PT) | |
| dbf8b35d-4f08-4e63-8c9d-218ef9ae6c90 Grecia (GR) | |
| d68941f9-76bf-4438-909b-7cc4c5961a84 Estonia (EE) | |
| 9fc71f06-4e63-420e-ab23-5cf7ee997b2c Ungheria (HU) | |
| 85dd1d6e-22d7-4c76-aa0d-a16c52fe3538 Belgio (BE) | |
| 3045efa7-81c4-4c74-ae52-887951fa7a2f Polania (PL) | |
| 65b9caa2-ef8b-4763-bb36-dc23bfdbc266 Croazia (HR) | |
| 522a2ea4-955f-45d7-a3bd-8dab25e575c5 Svezia (SE) | |
| 46546931-b6bf-4d89-82bc-15795c49e793 Polania (PL) | |
| 3a099b59-e9a9-4d6f-ba84-94f887b41b49 Germania (DE) | |
| ee0e33f8-db40-4d2f-be44-1e8549658093 Bulgaria (BG) | |
| f6ee1a34-9987-42a0-8b92-79c53b84a84b Spagna (ES) | |
| cfff4e75-5724-42a9-84ff-86e708550b2a Repubblica Ceca (CZ) | |
| 0364de8f-4f0b-4fd3-bf6a-b908cb611fcf Francia (FR) | |
| 8e917d3b-b734-4236-b163-004087390b4c Ungheria (HU) | |
| 6355d87e-d036-4e53-83d6-ab89a37e4240 Germania (DE) | |
| da0e0c57-68e2-4a3b-a4d6-267bf01194ec Germania (DE) | |
| 9fdb32e1-9c3b-432a-bff2-e6b76b1318a7 Danimarca (DK) | |
| f0426f4b-e5a3-4ed9-9cbd-a1ee188767dd Germania (DE) | |
| 6a449023-0d4f-42bc-86a5-ad5b38a4418f Norvegia (NO) | |
| 612b6e48-d55a-487d-9215-844bc01c39e7 Italia (IT) | |
| abda25e4-50d5-495b-bce9-f34b1c067477 Paesi Bassi (Olanda) (NL) | |
| 8cb54a68-5218-45cc-aa96-33c84c12ba0a Polania (PL) | |
| 97efb612-854c-4f32-b62c-83665fa8f9fe Belgio (BE) | |
| 7ba30301-a68b-4741-8242-526fcf4928b7 Svezia (SE) | |
| c9a4e3a1-a9fb-460d-a4ea-f9f8ee6cf679 Francia (FR) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311037M0206 |
| Disegni meccanici | OS160GD_F_04.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311196D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 182 mm |
| Altezza prodotto | 140 mm |
| Profondità prodotto | 130 mm |
| Peso netto prodotto | 2.6 kg |
| 5.73 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Profondità imballo livello 1 | 250 mm |
| 9.8 in | |
| Altezza imballo livello 1 | 155 mm |
| 6.1 in | |
| Peso lordo imballo livello 1 | 2.76 kg |
| 6.1 lb | |
| EAN imballo livello 1 | 6417019481456 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 125 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 125 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - With Solid Link |
| Taglia fusibile | NH000 |
| NH00 | |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 4 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominale (In) | Circuito Principale 125 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 125 A |
| (690 V) 125 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (500 V) 125 A |
| (690 V) 125 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (500 V) 125 A |
| (690 V) 125 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 37 kW |
| (400 V) 55 kW | |
| (415 V) 55 kW | |
| (500 V) 75 kW | |
| (690 V) 110 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 5 kiloampere rms |
| Norme di riferimento | IEC 60947-3 |
| Comando | 04 (Left Side) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | 15 … 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 15 … 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS100-160G_ 2015.pdf |
| Dichiarazione di conformità - CE | 1SCC311137D2703 |
| DNV GL Certificate | 1SCC311125D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3660253 |
| E-Number (Sweden) | 3172119 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 125 A |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 110 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| resistenza a corrente di breve durata Icw (EF007050) | 5 kA |
| adatto per fusibili (EF006692) | NH000 |
| numero di poli (EF001391) | 4 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| ingresso del cavo (EF000537) | altro |
| dotato di connettori (EF011696) | Sì |
| adatto per fissaggio a pavimento (EF007243) | No |
| adatto per fissaggio frontale (EF007246) | No |
| adatto per installazione con sbarra collettrice (EF007259) | Sì |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| posizione dell'elemento di azionamento (EF009410) | sinistra |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OS125GD04N2P Switch fuse - ABB - OS125GD04N2P - 1SCA115877R1001 | 89 Kbytes |
|
| OS125GD04N2P 1SCA115877R1001 ABB OS125GD04N2P fusibili | 66 Kbytes |
|
