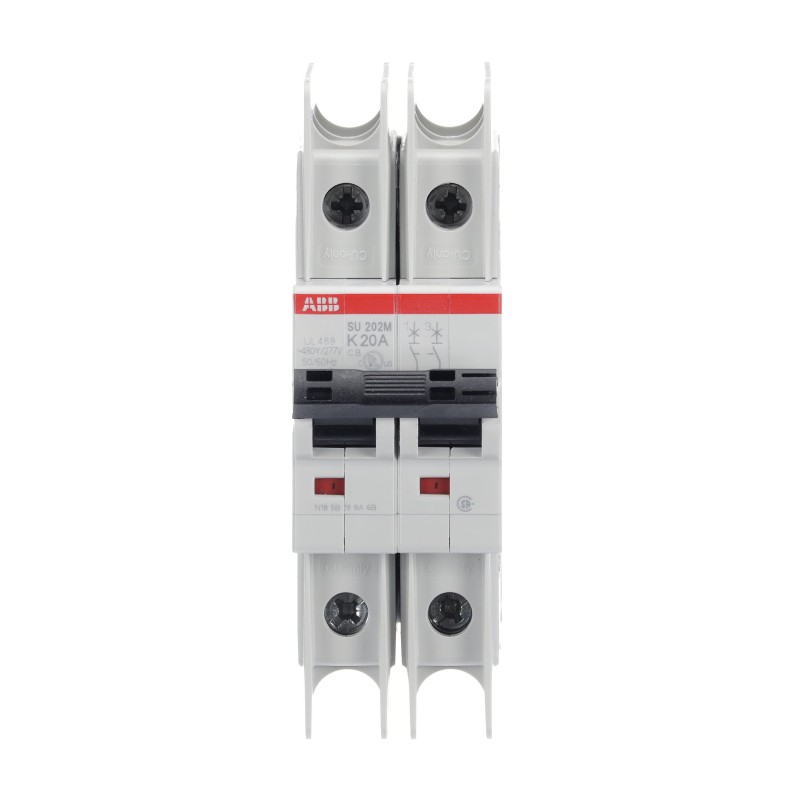

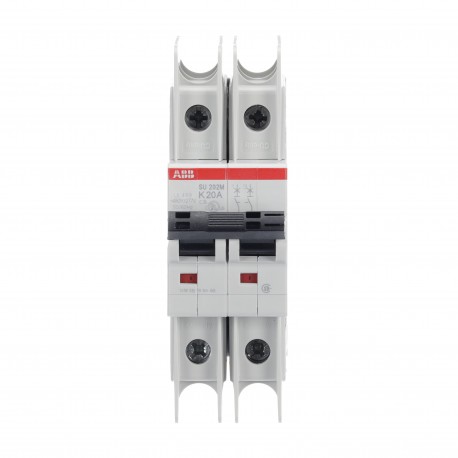

2CDS272337R0487 ABB Miniature Circuit Breaker SU200M 2P K 20 A
2CDS272337R0487
ABB
Miniature Circuit Breaker - SU200M - 2P - K - 20 A
Int.aut.SU202M-K20 2p 20A K UL489
Commutatore automatico - SU200M - 2P - 20 A - K - (400 V CA) 11,2 kA
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
Industriale > S200U
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲SU202M-K20 Interruttore Miniaturizzato K-Car., 10kA, 20A, 2P UL489
Ordinazione
- EAN:
- 4016779932752
- Quantità Di Ordine Minimo:
- 1 pezzo
- Numero Di Tariffa Doganale:
- 85362010
Dimensioni
- Netto Del Prodotto Larghezza:
- 35mm
- Netto Del Prodotto Profondità:
- 69mm
- Netto Del Prodotto Altezza:
- 111mm
- Peso Netto Del Prodotto:
- 0.25kg
Contenitore Di Informazioni
- Pacchetto Di Livello 1 Unità Di:
- 5 pezzi
- Pacchetto Di Livello 1, Larghezza:
- 121 mm
- Pacchetto Di Livello 1 Lunghezza:
- 191 mm
- Pacchetto Di Livello 1 Altezza:
- 82 mm
- Pacchetto Di Livello 1 Peso Lordo:
- 1,3 kg
- Pacchetto di Livello 1 EAN:
- 4016779935340
- Pacchetto Di Livello 2 Unità:
- 36 pezzi
- Pacchetto Di Livello 2 Per La Larghezza:
- 275 mm
- Pacchetto Di Livello 2 Lunghezza:
- 395 mm
- Pacchetto Di Livello 2 Di Altezza:
- 210 mm
- Pacchetto Di Livello 2, Peso Lordo:
- 16 kg
- Pacchetto di Livello 2 EAN:
- 4016779939140
Ambientale
- Temperatura Dell'Aria:
- Funzionamento -25 ... +55 °C
Di Stoccaggio -40 ... +70 °C
- Resistenza agli Urti acc. a IEC 60068-2-27:
- 25g / 2 ammortizzatori / 13 ms
- Resistenza alle Vibrazioni acc. IEC 60068-2-6:
- 5g, 20 cicli a 5 ... 150 ... 5 Hz con carico di 0,8 In
- Condizioni Ambientali:
- 28 cicli
con il 55 °C / 90-96 %
e 25 °C / 95-100 %
Tecnico
- Standard:
- CSA 22.2 No. 5
IEC/EN 60947-2
UL 489
- Numero di Poli:
- 2
- Caratteristica Di Intervento:
- K
- Corrente Nominale (In):
- 20 Un
- Tensione Nominale Di Funzionamento:
- acc. a IEC 60947-2 400 V AC
- La Perdita Di Potenza:
- 5 W
in Condizioni Operative nominali per Polo 2,5 W
- Tensione Nominale Di Isolamento (Uio):
- acc. toIEC/EN 60664-1 440 V
- Frequenza nominale (f):
- 50 Hz
60 Hz
DC Hz
- Nominale Estremo In Cortocircuito (Micu):
- 15 kA
- Nominale Di Servizio In Cortocircuito (Mics):
- 11.2 kA
- Categoria Di Sovratensione:
- III
- Grado Di Inquinamento:
- 3
- Nominale Di Tenuta Ad Impulso Tensione (Uimp):
- 4 kV
(6.2 kV @ il livello del mare)
(5.0 kV @ 2000 m)
- Dielettrica Tensione Di Prova:
- 50 / 60 Hz, 1 min: 2 kV
- Materiale Custodia:
- Isolamento del Gruppo I, RAL 7035
- Contatto Segnalazione Della Posizione:
- Rosso / Verde
- Grado di Protezione:
- IP20
- Commento:
- IP40 in un contenitore con coperchio
- Resistenza Elettrica:
- 20000 AC ciclo
- Resistenza Meccanica:
- 20000 ciclo
- Tipo Di Terminale:
- Morsetti A Vite
- Vite Tipo Di Terminale:
- Failsafe Bi-direzionale di Cilindro di sollevamento Terminale
- Il Collegamento Di Capacità:
- Barra 10 / 10 mm2
Flessibile con Puntale 0.75 ... 25 mm2
Flessibile 0.75 ... 25 mm2
Rigida 0.75 ... 35 mm2
Stranded 0.75 ... 35 mm2
- Coppia Di Serraggio:
- 2.8 N·m
- Si Consiglia La Vite Driver:
- Pozidriv 2
- Montaggio su guida DIN:
- TH35-7.5 (35 x 7,5 mm guida di Montaggio) acc. la norma IEC 60715
TH35-15 (35 x 15 mm guida di Montaggio) acc. la norma IEC 60715
- Posizione Di Montaggio:
- Qualsiasi
Tecnico UL/CSA
- Tensione massima UL/CSA:
- 480 Y / 277 V AC
- Collegamento Capacità di UL/CSA:
- Sbarre 18 ... 8 AWG
Conduttore 18 ... 4 AWG
I certificati e le Dichiarazioni (Numero Documento)
- Dichiarazione di Conformità CE:
- 2CDK400595D2701
- RoHS Informazioni:
- 2CDK400596D0201
Classificazioni
- eClass:
- 7.0 27141901
- ETIM 5:
- EC000042 - Miniatura interruttore (MCB)
- UNSPSC:
- 39121614
| Caratteristica | Valore |
|---|---|
| profondità di montaggio (EF000218) | 69 mm |
| caratteristica di intervento (EF000889) | K |
| numero di poli (totale) (EF008618) | 2 |
| numero di poli protetti (EF005548) | 2 |
| corrente nominale (EF000227) | 20 A |
| tensione nominale (EF000228) | 440 V |
| tensione di isolamento nominale Ui (EF001366) | 440 V |
| resistenza nominale a tensione ad impulso (Uimp) (EF011980) | 4 kV |
| tipo di tensione (EF000187) | AC/DC |
| potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) | 11.2 kA |
| potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558) | 15 kA |
| frequenza (EF000416) | 50 Hz |
| classe di limitazione energetica (EF002568) | 3 |
| montaggio a incasso (EF007517) | No |
| conduttore neutro a commutazione (EF005997) | No |
| categoria di sovratensione (EF002569) | 3 |
| grado di inquinamento (EF002570) | 3 |
| dispositivi supplementari possibili (EF008148) | Sì |
| numero di unità modulari (EF002950) | 2.0 |
| grado di protezione (IP) (EF005474) | IP20 |
| temperatura ambiente durante il funzionamento (EF007515) | -25 °C |
| sezione conduttore collegabile multifilare (EF007343) | 0.75 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.75 mm² |
| antideflagrante (EF004663) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF MINIATURE CIRCUIT BREAKERS EN .pdf | 37 Mbytes |
|
| Miniature Circuit Breaker - SU200M - 2P - K - 20 A - ABB - SU202M-K20 - 2CDS272337R0487 | 93 Kbytes |
|
| SU202M-K20 2CDS272337R0487 ABB Miniature Circuit Breaker SU200M 2P K 20 A | 57 Kbytes |
|
