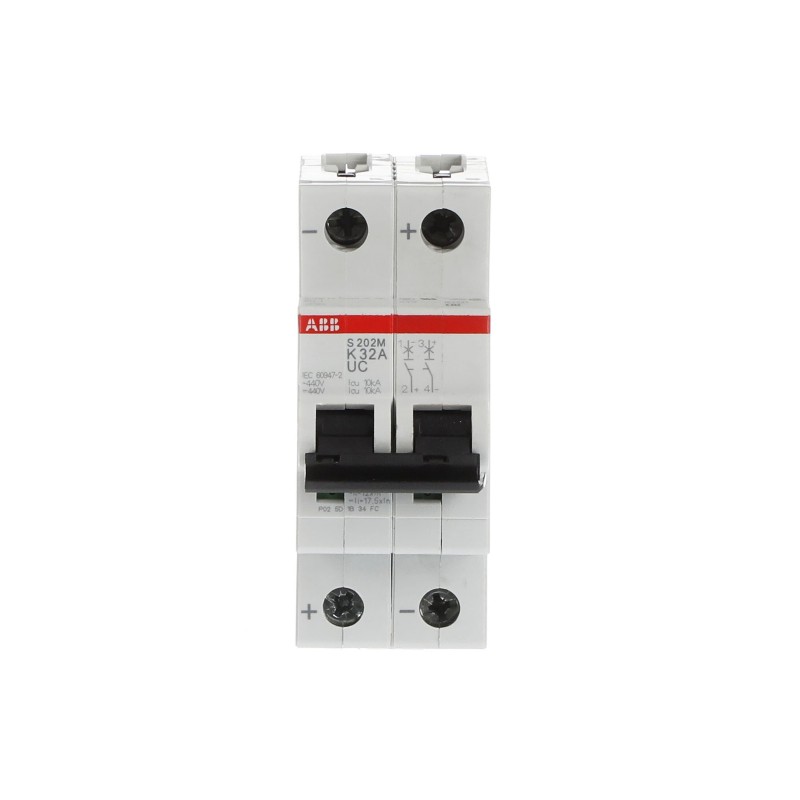

S202M-K32UC 2CDS272061R0537 ABB Miniature Circuit Breaker S200MUC 2P K 32 A
2CDS272061R0537
ABB
Miniature Circuit Breaker - S200MUC - 2P - K - 32 A
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
Industriale > S200M-UC
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Dettagli
▲L'interruttore miniaturizzato S 200 M UC si estende stabilito ABB System pro M compact® gamma di prodotti con un INTERRUTTORE per applicazioni CC e CA. L'S 200 M UC impressiona con la sua gamma di prestazioni e di conseguenza grande quantità di approvazioni. La sua alta integrato da corto circuito capacità di rottura lungo l'intera linea del modello, la sua flessibile di CC e di CA applicazione e la sua approvazione e la conformità con tutti i principali locali e internazionali, norme rendono davvero unica. Tutte le attuali System pro M compact® accessori possono essere facilmente combinati con la nuova linea del modello. Se magazzinaggio o del progetto, l'ingegneria, la progettazione, l'installazione o la manutenzione di attrezzature, l'S 200 M UC è una soluzione semplice e flessibile.
+
–
Accessori
| Identificatore | Tipo | Descrizione | Qty | Unità Di Misura |
|---|---|---|---|---|
| 2CCA880100R0001 | CMS-100PS | Sensore di 18mm, 80A AC, DC TRMS, di montaggio per pro M compact e SMISSLINE | 1 | pezzo |
| 2CCA880101R0001 | CMS-101PS | Sensore di 18mm, 40A AC, DC TRMS, di montaggio per pro M compact e SMISSLINE | 1 | pezzo |
| 2CCA880102R0001 | CMS-102PS | Sensore di 18mm, 20A AC, DC TRMS, di montaggio per pro M compact e SMISSLINE | 1 | pezzo |
| 2CDS200909R0001 | S2C-A1 | S2C-A1 - bobina di sgancio | 1 | pezzo |
| 2CDS200909R0002 | S2C-A2 | S2C-A2 - bobina di sgancio | 1 | pezzo |
| 2CDS200912R0001 | S2C-H6R | S2C-H6R - Contatto Ausiliario | 1 | pezzo |
| 2CDS200918R0001 | S2C-NT | S2C-NT Mano Neutro | 1 | pezzo |
| 2CDS200922R0001 | S2C-S/H6R | S2C-S/H6R - Segnale / Contatto Ausiliario | 1 | pezzo |
| 2CDS200936R0001 | S2C-H11L | S2C-H11L - Contatto Ausiliario | 1 | pezzo |
| 2CDS200936R0002 | S2C-H20L | S2C-H20L - Contatto Ausiliario | 1 | pezzo |
| 2CDS200936R0003 | S2C-H02L | S2C-H02L - Contatto Ausiliario | 1 | pezzo |
| 2CDS200946R0001 | S2C-H6-11R | S2C-H6-11R - Contatto Ausiliario | 1 | pezzo |
| 2CDS200946R0002 | S2C-H6-20R | S2C-H6-20R - Contatto Ausiliario | 1 | pezzo |
| 2CDS200946R0003 | S2C-H6-02R | S2C-H6-02R - Contatto Ausiliario | 1 | pezzo |
| 2CDS200970R0001 | S2C-H01 | S2C-H01 - Contatto Ausiliario | 1 | pezzo |
| 2CDS200970R0002 | S2C-H10 | S2C-H10 - Contatto Ausiliario | 1 | pezzo |
| 2CSS200911R0001 | S2C-UA 12 DC | S2C-UA 12 DC - sganciatore di minima tensione | 1 | pezzo |
| 2CSS200911R0002 | S2C-UA CA 24 | S2C-UA 24 AC - sganciatore di minima tensione | 1 | pezzo |
| 2CSS200911R0003 | S2C-UA 48 AC | S2C-UA 48 AC - sganciatore di minima tensione | 1 | pezzo |
| 2CSS200911R0004 | S2C-UA 110 CA | S2C-UA 110 CA - sganciatore di minima tensione | 1 | pezzo |
| 2CSS200911R0005 | S2C-UA 230 AC | S2C-UA 230 AC - sganciatore di minima tensione | 1 | pezzo |
| 2CSS200911R0006 | S2C-UA 400 AC | S2C-UA 400 AC - sganciatore di minima tensione | 1 | pezzo |
| 2CSS200911R0007 | S2C-UA 24 DC | S2C-UA 24 DC - sganciatore di minima tensione | 1 | pezzo |
| 2CSS200911R0008 | S2C-UA 48 CC | S2C-UA 48 CC - sganciatore di minima tensione | 1 | pezzo |
| 2CSS200911R0009 | S2C-UA 110 CC | S2C-UA 110 CC - sganciatore di minima tensione | 1 | pezzo |
| 2CSS200911R0010 | S2C-UA 230 DC - sganciatore di minima tensione | S2C-UA 230 DC | 1 | pezzo |
| 2CSS200998R0001 | S2C-BP - Meccanica di sgancio del dispositivo | S2C-BP | 1 | pezzo |
| 2CSS200999R0001 | S2C-EST - Plug-in di base | S2C-EST | 1 | pezzo |
| 2CSS201997R0013 | S2C-CM1 - Motore operativo del dispositivo | S2C-CM1 | 1 | pezzo |
| 2CSS203997R0013 | S2C-CM2/3 | S2C-CM2/3 - funzionamento del Motore del dispositivo | 1 | pezzo |
| 2CSS204997R0013 | S2C-CM4 - Motore operativo del dispositivo | S2C-CM4 | 1 | pezzo |
| GHS2001901R0003 | S2C-DH | S2C-DH - Accessori Meccanici | 1 | pezzo |
Ordinazione
- EAN:
- 4013614433276
- Quantità Di Ordine Minimo:
- 1 pezzo
- Numero Di Tariffa Doganale:
- 85362010
Dimensioni
- Netto Del Prodotto Larghezza:
- 35mm
- Netto Del Prodotto Profondità:
- 69mm
- Netto Del Prodotto Altezza:
- 88mm
- Peso Netto Del Prodotto:
- 0.25kg
Contenitore Di Informazioni
- Pacchetto Di Livello 1 Unità Di:
- 5 pezzi
- Pacchetto Di Livello 1, Larghezza:
- 92 mm
- Pacchetto Di Livello 1 Lunghezza:
- 58 mm
- Pacchetto Di Livello 1 Altezza:
- 80 mm
- Pacchetto Di Livello 1 Peso Lordo:
- 1,3 kg
- Pacchetto di Livello 1 EAN:
- 4013614424397
- Pacchetto Di Livello 2 Unità:
- 60 pezzi
- Pacchetto Di Livello 2 Per La Larghezza:
- 275 mm
- Pacchetto Di Livello 2 Lunghezza:
- 395 mm
- Pacchetto Di Livello 2 Di Altezza:
- 210 mm
- Pacchetto Di Livello 2, Peso Lordo:
- 16 kg
- Pacchetto di Livello 2 EAN:
- 4013614445330
Ambientale
- Temperatura Dell'Aria:
- Funzionamento -25 ... +55 °C
Di Stoccaggio -40 ... +70 °C
- Resistenza agli Urti acc. a IEC 60068-2-27:
- 25g / 2 ammortizzatori / 13 ms
- Resistenza alle Vibrazioni acc. IEC 60068-2-6:
- 5g, 20 cicli a 5 ... 150 ... 5 Hz con carico di 0,8 In
- Condizioni Ambientali:
- 28 cicli
con il 55 °C / 90-96 %
e 25 °C / 95-100 %
Tecnico
- Standard:
- IEC/EN 60947-2
UL 1077
CSA 22.2 N. 235
- Numero di Poli:
- 2
- Caratteristica Di Intervento:
- K
- Corrente Nominale (In):
- 32 A
- Tensione Nominale Di Funzionamento:
- acc. a IEC 60947-2 440 V AC
acc. a IEC 60947-2 440 V DC
- La Perdita Di Potenza:
- 7.4 W
in Condizioni Operative nominali per Polo 3,7 W
- Tensione Nominale Di Isolamento (Uio):
- acc. toIEC/EN 60664-1 500 V
- Tensione Di Funzionamento:
- Massimo (Incl. La tolleranza) 462 V AC
Massimo (Incl. La tolleranza) 500 V DC
Minimo 12 V AC / 12 V DC
- Frequenza nominale (f):
- DC
50 Hz
60 Hz
- Capacità Di Cortocircuito Nominale (Micn):
- (AC) 10 kA
(DC) 10 kA
- Nominale Estremo In Cortocircuito (Micu):
- (AC) 10 kA
(DC) 10 kA
- Nominale Di Servizio In Cortocircuito (Mics):
- (AC) 7.5 kA
(DC) 10 kA
- Limitazione Di Energia E Di Classe:
- 3
- Categoria Di Sovratensione:
- III
- Grado Di Inquinamento:
- 2
- Nominale Di Tenuta Ad Impulso Tensione (Uimp):
- 4 kV
(6.2 kV @ il livello del mare) kV
(5.0 kV @ 2000 m) kV
- Dielettrica Tensione Di Prova:
- 50 / 60 Hz, 1 min: 2 kV
- Materiale Custodia:
- Isolamento del Gruppo I, RAL 7035
- Tipo Di Azionamento:
- Isolamento del gruppo II, nero, richiudibile
- Contatto Segnalazione Della Posizione:
- Rosso / Verde
- Grado di Protezione:
- IP20
- Commento:
- IP40 in custodia con coperchio; si noti che la polarità del dispositivo
- Resistenza Elettrica:
- 1500 CC ciclo
20000 AC ciclo
- Resistenza Meccanica:
- 20000 ciclo
- Tipo Di Terminale:
- Morsetti A Vite
- Vite Tipo Di Terminale:
- Failsafe Bi-direzionale di Cilindro di sollevamento Terminale
- Il Collegamento Di Capacità:
- Barra 10 / 10 mm2
Flessibile con Puntale 0.75 ... 25 mm2
Flessibile 0.75 ... 25 mm2
Rigida 0.75 ... 35 mm2
Stranded 0.75 ... 35 mm2
- Coppia Di Serraggio:
- 2.8 N·m
- Si Consiglia La Vite Driver:
- Pozidriv 2
- Montaggio su guida DIN:
- TH35-7.5 (35 x 7,5 mm guida di Montaggio) acc. la norma IEC 60715
TH35-15 (35 x 15 mm guida di Montaggio) acc. la norma IEC 60715
- Posizione Di Montaggio:
- Qualsiasi
Tecnico UL/CSA
- Tensione massima UL/CSA:
- 500 V DC / 480 V AC
- Collegamento Capacità di UL/CSA:
- Sbarre 14 ... 8 AWG
Il conduttore di 14 ... 4 AWG
- Coppia di serraggio UL/CSA:
- 25 in·lb
- Potere di interruzione nominale acc. per UL1077:
- (DC) 10 kA
(AC) 6 kA
I certificati e le Dichiarazioni (Numero Documento)
- Dichiarazione di Conformità CE:
- 2CDK400582D0401
Classificazioni
- eClass:
- 7.0 27141901
- ETIM 4:
- EC000042 - Miniatura interruttore (MCB)
- ETIM 5:
- EC000042 - Miniatura interruttore (MCB)
- Oggetto: Codice Di Classificazione:
- F
- UNSPSC:
- 39121614
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| Miniature Circuit Breaker - S200MUC - 2P - K - 32 A - ABB - S202M-K32UC - 2CDS272061R0537 | 115 Kbytes |
 |
| S202M-K32UC 2CDS272061R0537 ABB Miniature Circuit Breaker S200MUC 2P K 32 A | 73 Kbytes |
|
