> >>>S203-C80NA 2CDS253103R0804 ABB Miniature Circuit Breaker S200 80-100A 4P C 80 A
Prodotto precedente Prodotto successivo

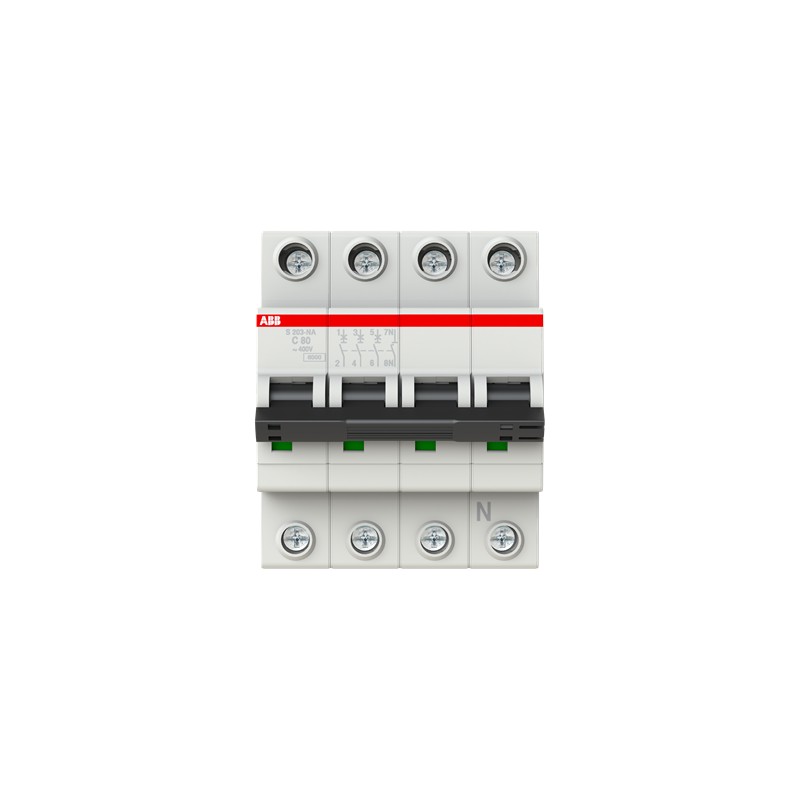

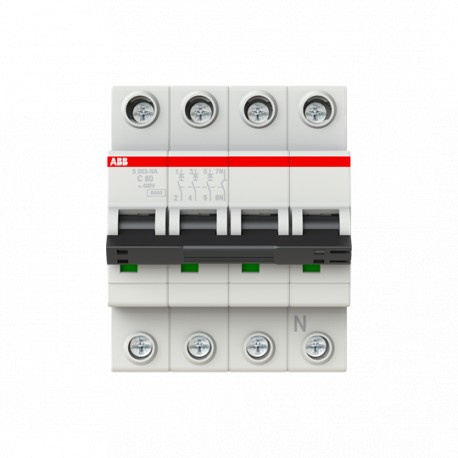

S203-C80NA 2CDS253103R0804 ABB Miniature Circuit Breaker S200 80-100A 4P C 80 A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

S203-C80NA 2CDS253103R0804 ABB Miniature Circuit Breaker S200 80-100A 4P C 80 A

2CDS253103R0804

ABB

Miniature Circuit Breaker - S200 80-100A - 4P - C - 80 A

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico

Industriale > S200 80 y 100A

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Prezzo totale: $275.01
Prezzo unitario: $275.01

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


S203-C80NA MCB C-Char., 6kA, 80A, 3P,+NA

Ordinazione

  • EAN:
    4016779916349
  • Quantità Di Ordine Minimo:
    1 pezzo
  • Numero Di Tariffa Doganale:
    85362090

Dimensioni

  • Netto Del Prodotto Larghezza:
    52.5mm
  • Netto Del Prodotto Profondità:
    69mm
  • Netto Del Prodotto Altezza:
    88.8mm
  • Peso Netto Del Prodotto:
    0.56kg

Contenitore Di Informazioni

  • Pacchetto Di Livello 1 Unità Di:
    1 pezzo
  • Pacchetto Di Livello 1, Larghezza:
    92 mm
  • Pacchetto Di Livello 1 Lunghezza:
    58 mm
  • Pacchetto Di Livello 1 Altezza:
    80 mm
  • Pacchetto Di Livello 1 Peso Lordo:
    16 kg
  • Pacchetto di Livello 1 EAN:
    4016779917780
  • Pacchetto Di Livello 2 Unità:
    24 pezzi
  • Pacchetto Di Livello 2 Per La Larghezza:
    275 mm
  • Pacchetto Di Livello 2 Lunghezza:
    395 mm
  • Pacchetto Di Livello 2 Di Altezza:
    210 mm
  • Pacchetto Di Livello 2, Peso Lordo:
    11.92 kg
  • Pacchetto di Livello 2 EAN:
    4016779919227

Ambientale

  • Temperatura Dell'Aria:
    Funzionamento -25 ... +55 °C
    Di Stoccaggio -40 ... +70 °C
  • Resistenza agli Urti acc. a IEC 60068-2-27:
    25g / 2 ammortizzatori / 13 ms
  • Resistenza alle Vibrazioni acc. IEC 60068-2-6:
    5g, 20 cicli a 5 ... 150 ... 5 Hz con carico di 0,8 In
  • Condizioni Ambientali:
    28 cicli
    con il 55 °C / 90-96 %
    e 25 °C / 95-100 %

Tecnico

  • Standard:
    IEC/EN 60898-1
    IEC/EN 60947-2
  • Numero di Poli:
    4
  • Caratteristica Di Intervento:
    C
  • Corrente Nominale (In):
    80 A
  • Tensione Nominale Di Funzionamento:
    acc. IEC 60898-1 400 V AC
  • Tensione Nominale Di Isolamento (Uio):
    acc. toIEC/EN 60664-1 500 V
  • Tensione Di Funzionamento:
    Massimo (Incl. La tolleranza) 440 V AC
    Minimo 12 V AC
  • Frequenza nominale (f):
    50 Hz
    60 Hz
  • Capacità Di Cortocircuito Nominale (Micn):
    6 kA
  • Nominale Estremo In Cortocircuito (Micu):
    6 kA
  • Nominale Di Servizio In Cortocircuito (Mics):
    6 kA
  • Categoria Di Sovratensione:
    III
  • Grado Di Inquinamento:
    3
  • Nominale Di Tenuta Ad Impulso Tensione (Uimp):
    4 kV
    (6.2 kV @ il livello del mare)
    (5.0 kV @ 2000 m)
  • Dielettrica Tensione Di Prova:
    50 / 60 Hz, 1 min: 2 kV
  • Materiale Custodia:
    Isolamento del Gruppo I, RAL 7035
  • Tipo Di Azionamento:
    Toggle
  • Contatto Segnalazione Della Posizione:
    ON / OFF
  • Grado di Protezione:
    IP20
  • Commento:
    IP40 in un contenitore con coperchio
  • Resistenza Elettrica:
    10000 AC ciclo
  • Resistenza Meccanica:
    20000 ciclo
  • Tipo Di Terminale:
    Morsetti A Vite
  • Vite Tipo Di Terminale:
    Failsafe Bi-direzionale di Cilindro di sollevamento Terminale
  • Il Collegamento Di Capacità:
    Sbarre 16 / 16 mm2
  • Coppia Di Serraggio:
    3 N·m
  • Si Consiglia La Vite Driver:
    Pozidriv 2
  • Montaggio su guida DIN:
    TH35-15 (35 x 15 mm guida di Montaggio) acc. la norma IEC 60715
    TH35-7.5 (35 x 7,5 mm guida di Montaggio) acc. la norma IEC 60715
  • Posizione Di Montaggio:
    Qualsiasi

I certificati e le Dichiarazioni (Numero Documento)

Classificazioni

  • eClass:
    7.0 27141901
  • ETIM 5:
    EC000042 - Miniatura interruttore (MCB)
  • UNSPSC:
    39121614

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
Miniature Circuit Breaker - S200 80-100A - 4P - C - 80 A - ABB - S203-C80NA - 2CDS253103R0804 93 Kbytes Miniature Circuit Breaker - S200 80-100A - 4P - C - 80 A - ABB - S203-C80NA - 2CDS253103R0804
S203-C80NA 2CDS253103R0804 ABB Miniature Circuit Breaker S200 80-100A 4P C 80 A 65 Kbytes Miniature Circuit Breaker - S200 80-100A - 4P - C - 80 A - ABB - S203-C80NA - 2CDS253103R0804
