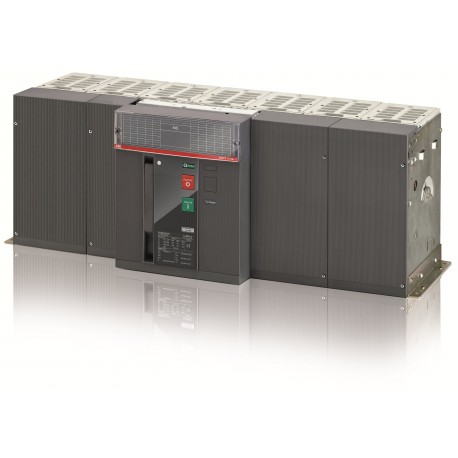

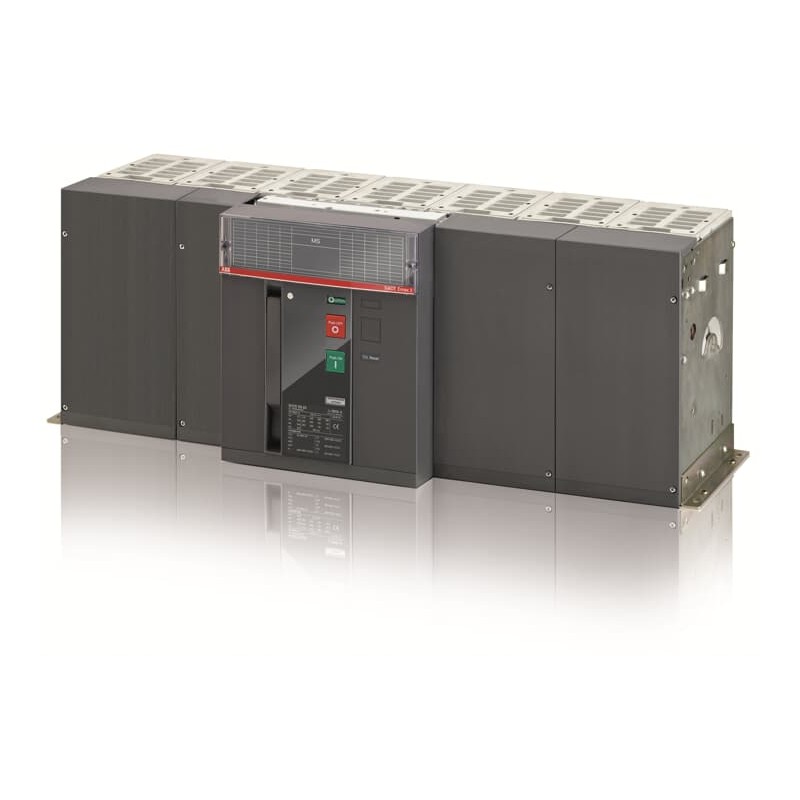

1SDA073469R1 ABB E6.2H / f / MS 4000 4p F HR
1SDA073469R1
ABB
E6.2H / f / MS 4000 4p F HR
E6.2H/f/MS 4000 4P F HR
Apparecchi elettrici a bassa tensione > Sezionatore
Rack "Megamax-Emax" > E6.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2364 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 77 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 13bfcc68-f6e5-4ee5-9ebd-81d9d033a2f2 Italia (IT) |
| SCIP semplificato | 515aa720-3099-45a9-a691-1e8c8ed1c19a Norvegia (NO) |
| fce0dce9-729a-4ab9-aca9-3ec6b42020c8 Finlandia (FI) | |
| 0a6c95b7-ddf9-440f-ae05-9c14cabb9c3b Bulgaria (BG) | |
| d2536277-a272-42b0-b135-e2c09d6f3857 Svezia (SE) | |
| e6f235d8-f2c7-4c1c-b564-3a2e0f84db89 Grecia (GR) | |
| 9697bc3f-3c90-4035-a0eb-b0cacc70e698 Portogallo (PT) | |
| 274c987e-a597-4a29-860f-cd3086503008 Ungheria (HU) | |
| 0dce1e59-ac15-42a1-a1fc-bd3f0a5f4dea Croazia (HR) | |
| 7a98b14e-1b63-4832-bc66-1ed035beef95 Estonia (EE) | |
| fa67c521-406a-4314-a134-7081895397f3 Danimarca (DK) | |
| 0d2a2a72-9547-479d-8888-60f97c3c36ab Germania (DE) | |
| df6ec249-0368-4a86-b5d0-e1dbdb4ad5cf Repubblica Ceca (CZ) | |
| 26131217-9f69-4472-a6d9-eec0d9a05d3a Polania (PL) | |
| 8d23affc-4366-47f7-9c7a-f1d86c1c331f Paesi Bassi (Olanda) (NL) | |
| d1b74820-02fb-45d9-b38f-4d4eba93c034 Francia (FR) | |
| 07502346-f4fd-4cfe-be29-12c925d5b9f5 Polania (PL) | |
| 79ffea86-a5fd-4a3a-bc3b-38d3add0f56c Spagna (ES) | |
| 5b8f2a2d-5158-4275-b84a-f03ded8babe5 Ungheria (HU) | |
| c37b76c6-8652-4765-9b8c-3f721f2ed9d2 Francia (FR) | |
| 8ba61411-c835-40e5-b387-7ae5023624a5 Germania (DE) | |
| c065fa09-4d83-417c-8784-d0dae8262c97 Germania (DE) | |
| f38cc9c9-41e2-46a0-9b80-b54947a8150d Polania (PL) | |
| 7c1c73e1-946d-478c-ae15-c850a56fa49b Germania (DE) | |
| f6439603-1168-40f2-b416-32533e5a0794 Belgio (BE) | |
| 9078e3e2-a3b2-45b0-b691-086092c2812f Svezia (SE) | |
| e6ec41c2-9e4c-4ee6-af87-a3be86f6ab50 Germania (DE) | |
| ed0da294-d853-4ce8-9fc3-b70b9516c3f8 Belgio (BE) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | ZEHW00B00000000000XX |
| EAN | 8015644773199 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 1014 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 140 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 1257 mm |
| Peso lordo imballo livello 1 | 151 kg |
| EAN imballo livello 1 | 8015644773199 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Switch Disconnector |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0250 |
| Dati tecnici | |
| Capacità di connessione | 4000 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 4000 ciclo (i) |
| Ue = 500 ... 690 V 4000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 12000 ciclo (i) |
| 60 cicli orari | |
| Corrente polo neutro ([%Iu]) | 100 % |
| Numero di poli | 4 / f |
| Perdita di potenza | 309 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 100 kA | |
| Corrente nominale ininterrotta (Iu) | 4000 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E6.2 |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 70 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5544 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001060R0102 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Codice categoria granulare IDEA (IGCC) | 5293 >> Switch disconnector |
| Codice classificazione oggetto | Q |
| UNSPSC | 39122233 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27371403 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 0 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 4000 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 4000 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 4000 A |
| resistenza a corrente di breve durata Icw (EF007050) | 100 kA |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | Sì |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | Sì |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | altro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| grado di protezione (IP), lato frontale (EF003118) | IP30 |
| indice di protezione (NEMA) (EF011959) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E6.2H/f/MS 4000 4p F HR - ABB - E6.2H/f/MS4000 - 1SDA073469R1 | 88 Kbytes |
|
| E6.2H/f/MS4000 1SDA073469R1 ABB E6.2H / f / MS 4000 4p F HR | 73 Kbytes |
|
