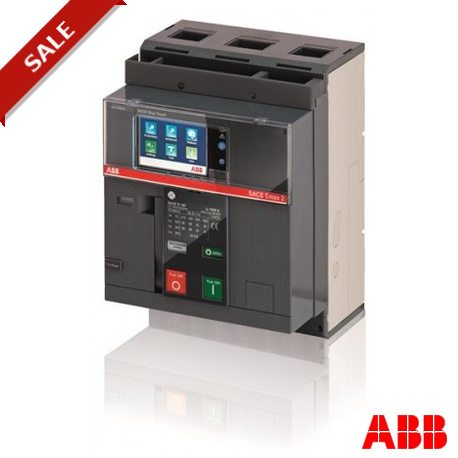

1SDA070766R1 ABB E1.2N 800 Ekip LSIG tocco 3p FF
1SDA070766R1
ABB
E1.2N 800 Ekip LSIG tocco 3p FF
E1.2N 800 Ekip Touch LSIG 3P F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E1.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2360 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 76.4 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 453ad2a7-58e8-45c5-b3ff-1fb3b4c40289 Italia (IT) |
| SCIP semplificato | 6220cdac-cc3b-4dad-95d9-747d238f35c2 Ungheria (HU) |
| f840c4b6-b3c4-4ae1-af67-c25a30c05806 Belgio (BE) | |
| 65d16b37-ed26-4ccb-9bb6-487863a8c0c3 Germania (DE) | |
| 31b3d5b4-607f-4327-a8b7-02677f8aead7 Polania (PL) | |
| 23953e47-6062-4752-bca2-4d3f3f4c9627 Danimarca (DK) | |
| 8219de78-327b-4b49-8ff3-eb02a41b1cce Germania (DE) | |
| 68b03292-42c6-4970-b388-befc378b6e36 Repubblica Ceca (CZ) | |
| 23bb5812-7825-4f1f-b7a6-b7581016fb12 Norvegia (NO) | |
| 27259367-85e8-468b-a40c-49377aaed017 Estonia (EE) | |
| 69ef6065-dc0a-4b77-a394-beb5afa8cdc6 Bulgaria (BG) | |
| ba4ead5a-bb97-4741-ad4c-b11d24d425b5 Svezia (SE) | |
| b41ad872-3f7b-47f1-a1d4-2f8a53ee300f Paesi Bassi (Olanda) (NL) | |
| afae039a-1146-4a77-8cfc-242c901a77a4 Grecia (GR) | |
| 2843cd3b-790c-49fa-922c-7b45d08fe5c9 Svezia (SE) | |
| 02593043-26d1-42b3-8abb-d69c98e63c93 Germania (DE) | |
| 98295862-aa1e-4b11-af5e-1634c34360dd Germania (DE) | |
| 2c044998-6af9-42da-a829-6e23d4d27db3 Ungheria (HU) | |
| 2e5a070f-9f6e-4cf7-a96b-aafe852161b6 Polania (PL) | |
| 94bf3f7d-3b0c-4e46-b911-756b71b1b9e3 Polania (PL) | |
| f788b690-6106-4f8b-9648-1c55a6aac1c4 Portogallo (PT) | |
| f7ec5883-fd98-42fd-8655-ac5558a28aed Francia (FR) | |
| daddd1e8-69f0-44ed-a838-d8bff97beb35 Germania (DE) | |
| cb905534-d12b-4303-910e-ccd2a646e878 Finlandia (FI) | |
| 03f1c1b1-201d-444d-9ffb-719152cd7a9d Belgio (BE) | |
| 07718936-6eb4-4565-85ad-0d57e165d99e Spagna (ES) | |
| 0d8b4f0f-33bd-4fb9-8656-8c361330988f Francia (FR) | |
| b2d4864f-1796-41a3-98c1-cb81d644985e Croazia (HR) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z1NPEFBF000A000000XX |
| EAN | 8015644746162 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 210 mm |
| Altezza prodotto | 296 mm |
| Profondità prodotto | 183 mm |
| Peso netto prodotto | 14 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 270 mm |
| Altezza imballo livello 1 | 350 mm |
| Profondità imballo livello 1 | 330 mm |
| Peso lordo imballo livello 1 | 16 kg |
| EAN imballo livello 1 | 8015644746162 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0001 |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 8000 ciclo (i) |
| Ue = 500 ... 690 V 8000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 50 W |
| Corrente nominale (In) | 800 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 50 kA |
| per 3 s 30 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 66 kA |
| (415 V AC) 66 kA | |
| (440 V AC) 66 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Corrente nominale ininterrotta (Iu) | 800 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | Circuito Principale M10 |
| Sgancio | Ekip Touch LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC |
| Sottotipo | E1.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 45 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5546 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH000999R0101 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH000999R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 800 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 66 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 320.0 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 480.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 1200.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | dietro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E1.2N 800 Ekip Touch LSIG 3p F F - ABB - E1.2N800 - 1SDA070766R1 | 89 Kbytes |
|
| E1.2N800 1SDA070766R1 ABB E1.2N 800 Ekip LSIG tocco 3p FF | 66 Kbytes |
|
