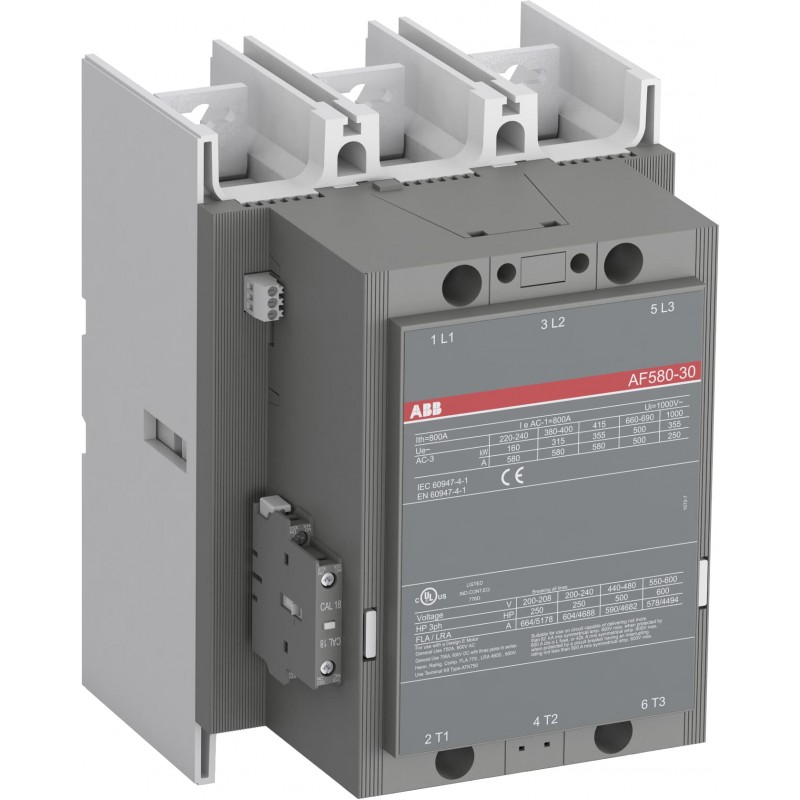

1SFL617001R6811 ABB Contattore AF580-30-11 24-60V DC
1SFL617001R6811
ABB
Contattore AF580-30-11 24-60V DC
AF580-30-11 CON. 3P 580A BOB. 24-60 V CC
AF580-30-11 bob. 24...60 V c.c., aux 1NA+1NC
Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
Contattori e relè di sovraccarico > Contactors "A" SECRLP
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| EPLAN Data | 9AAC200768_EPLAN |
| Scheda tecnica | 1SBC100214C0202 |
| Scheda tecnica (parte 2) | 1SAC200017M0002 |
| Istruzioni e manuali | 1SFC380023-en |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 210 mm |
| Profondità prodotto | 242 mm |
| Altezza prodotto | 283 mm |
| Peso netto prodotto | 13.6 kg |
| Diagramma dimensionale | 53540919-60 |
| Dati tecnici | |
| Numero di contatti principali NA | 3 |
| Numero di contatti principali NC | 0 |
| Numero di contatti ausiliari NA | 1 |
| Numero di contatti ausiliari NC | 1 |
| Numero di poli | 3P |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Frequenza nominale (f) | Circuito Principale 50 / 60 Hz |
| Corrente termica convenzionale in aria libera (Ith) | secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 800 A |
| Corrente nominale di funzionamento AC-1 (Ie) | (1000 V) 40 °C 800 A |
| (1000 V) 55 °C 700 A | |
| (1000 V) 70 °C 580 A | |
| (690 V) 40 °C 800 A | |
| (690 V) 55 °C 700 A | |
| (690 V) 70 °C 580 A | |
| Corrente nominale di funzionamento AC-3 (Ie) | (415 V) 55 °C 580 A |
| (440 V) 55 °C 580 A | |
| (500 V) 55 °C 580 A | |
| (690 V) 55 °C 500 A | |
| (1000 V) 55 °C 250 A | |
| (380 / 400 V) 55 °C 580 A | |
| (220 / 230 / 240 V) 55 °C 580 A | |
| Corrente nominale di funzionamento DC-1 (Ie) | (110 V) 1-Pole, 40 °C 800 A |
| (110 V) 2 Poles in Series, 40 °C 800 A | |
| (220 V) 3 Poles in Series, 40 °C 800 A | |
| (600 V) 3 Poles in Series, 40 °C 800 A | |
| (850 V) 3 Poles in Series, 40 °C 800 A | |
| Corrente nominale di funzionamento DC-3 (Ie) | (110 V) 1-Pole, 40 °C 800 A |
| (110 V) 2 Poles in Series, 40 °C 800 A | |
| (220 V) 3 Poles in Series, 40 °C 800 A | |
| (600 V) 3 Poles in Series, 40 °C 800 A | |
| Corrente nominale di funzionamento DC-5 (Ie) | (110 V) 1-Pole, 40 °C 800 A |
| (110 V) 2 Poles in Series, 40 °C 800 A | |
| (220 V) 3 Poles in Series, 40 °C 800 A | |
| (600 V) 3 Poles in Series, 40 °C 800 A | |
| Potenza nominale di funzionamento AC-3 (Pe) | (415 V) 355 kW |
| (440 V) 355 kW | |
| (500 V) 400 kW | |
| (690 V) 500 kW | |
| (1000 V) 355 kW | |
| (380 / 400 V) 315 kW | |
| (220 / 230 / 240 V) 160 kW | |
| Potere di interruzione nominale AC-3 secondo IEC 60947-4-1 | 8 x Ie AC-3 |
| Potere di chiusura nominale AC-3 secondo IEC 60947-4-1 | 10 x Ie AC-3 |
| Dispositivi di protezione da cortocircuito | Fusibili Tipo gG 1000 A |
| Corrente nominale ammissibile di breve durata (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 1300 A |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 4500 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 7000 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 6400 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 3500 A | |
| Massimo potere di interruzione | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 6000 A |
| cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 5000 A | |
| Tensione nominale di isolamento (Ui) | secondo IEC 60947-4-1 e VDE 0110 (Gr. C) 1000 V |
| secondo UL/CSA 600 V | |
| Tensione di tenuta ad impulso (Uimp) | Circuito Principale 8 kV |
| Massima frequenza di commutazione elettrica | AC-1 300 cicli orari |
| AC-2 / AC-4 60 cicli orari | |
| AC-3 300 cicli orari | |
| Durata meccanica | 3 milione |
| Massima frequenza di commutazione meccanica | 300 cicli orari |
| Limiti d'esercizio bobina | (secondo IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C) |
| Tensione nominale circuito di controllo (Uc) | 60 Hz 24 ... 60 V |
| Funzionamento in DC 24 ... 60 V | |
| Consumo bobina | Ritenuta a Max. Valore Nominale del Circuito di Controllo 50 Hz 12 V·A |
| Ritenuta a Max. Valore Nominale del Circuito di Controllo 60 Hz 12 V·A | |
| Ritenuta a Max. Valore Nominale del Circuito di Controllo DC 4.5 V·A | |
| Ritenuta a Max. Valore Nominale del Circuito di Controllo DC 4.5 W | |
| Attrazione a Max. Valore Nominale del Circuito di Controllo 50 Hz 780 V·A | |
| Attrazione a Max. Valore Nominale del Circuito di Controllo 60 Hz 780 V·A | |
| Attrazione a Max. Valore Nominale del Circuito di Controllo DC 1135 V·A | |
| Attrazione a Max. Valore Nominale del Circuito di Controllo DC 1135 W | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 32 W |
| Tempo di manovra | Between Coil De-energization and NC Contact Closing 50 ... 70 ms |
| Between Coil De-energization and NO Contact Opening 53 ... 73 ms | |
| Between Coil Energization and NC Contact Opening 45 ... 115 ms | |
| Between Coil Energization and NO Contact Closing 50 ... 120 ms | |
| Sezioni dei cavi-circuito principale | Bar 52 mm² |
| Bar 50 mm² | |
| Rigid Al-Cable 3x185 mm² | |
| Rigid Cu-Cable 300 mm² | |
| Rigid Cu-Cable 3x185 mm² | |
| Sezioni dei cavi-circuito ausiliario | Flexible with Ferrule 2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm² | |
| Flessibile 2x0.75 ... 2.5 mm² | |
| Solid 2 x 1 ... 4 mm² | |
| Stranded 2 x 1 .... 4 mm² | |
| Capacità di connessione | Bar 52 mm² |
| Rigid Al-Cable 3x185 mm² | |
| Rigid Cu-Cable 3x185 mm² | |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20 |
| secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP00 | |
| Connessione terminali (consegnati in posizione aperta) Poli principali | M 3.5 (+,-) pozidriv 2 screw with cable clamp |
| Cacciavite raccomandato | Circuito Principale M12 |
| Circuito di Controllo Pozidriv 2 | |
| Circuito di Controllo M3.5 | |
| Coppia di serraggio | Cable Lug 45 N·m |
| Circuito Principale 45 N·m | |
| Tipo di morsetto | Main Circuit: Bars |
| Idoneo per classe di prodotto | Block ContactorsBlock Contactors |
| Nome prodotto | Contattori oltre 100A |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 1000 V |
| Potenza nominale di impiego UL/CSA | (1000 V AC) 750 A |
| (600 V AC) 750 A | |
| Portata UL/CSA | (200 ... 208 V AC) Tre Fasi 200 Hp |
| (200 V AC) Tre Fasi 200 hp | |
| (208 V AC) Tre Fasi 200 hp | |
| (220 ... 240 V AC) Tre Fasi 250 Hp | |
| (220 ... 240 V AC) Tre Fasi 250 hp | |
| (440 ... 480 V AC) Tre Fasi 500 Hp | |
| (440 ... 480 V AC) Tre Fasi 500 hp | |
| (550 ... 600 V AC) Tre Fasi 600 Hp | |
| (550 ... 600 V AC) Tre Fasi 600 hp | |
| Amperaggio motore uso pieno carico | (200 ... 208 V AC) Tre Fasi 552 A |
| (220 ... 240 V AC) Tre Fasi 604 A | |
| (440 ... 480 V AC) Tre Fasi 590 A | |
| (550 ... 600 V AC) Tre Fasi 578 A | |
| Dati ambientali | |
| Temperatura ambiente | Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 50 °C |
| Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C | |
| Close to Contactor for Storage -40 ... 70 °C | |
| In funzione -40 ... 70 °C | |
| In magazzino -40 ... +70 °C | |
| Massima altitudine d'esercizio permessa | Without Derating 3000 m |
| Resistenza agli urti secondo IEC 60068-2-27 | Shock Direction: A 5 g |
| Shock Direction: B1 5 g | |
| Shock Direction: B2 5 g | |
| Shock Direction: C1 5 g | |
| Shock Direction: C2 5 g | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| ABB EcoSolutions | |
| End Of Life Disassembling Instructions | 1SFC100112M0004 |
| Dichiarazione prodotto ambientale - EPD | 1SFC100109D0201 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ABS | 15-LD1408622-PDA |
| Certificato BV | BV_13409-C0BV |
| Certificato CB | SE-82863 |
| Certificato CCS | GB14T00030 |
| Certificato CQC | CQC2007010304256684 |
| CQC2012010304540080 | |
| Declaration of Conformity - CCC | 2020980304001301 |
| 2020980304001045 | |
| Dichiarazione di conformità - CE | 2CMT2019-005796 |
| Declaration of Conformity - UKCA | 2CMT2020-006118 |
| Certificato DNV | DNV_E-10966 |
| DNV GL Certificate | TAE00001W1 |
| Certificato EAC | 9AKK107046A8618 |
| Certificato GL | GL_42988-02HH |
| Certificato LOVAG | SE-0146175 |
| Certificato LR | 16-20064 |
| Certificato PRS | TE_2092_880423_16 |
| Certificato RINA | ELE060313XG_002 |
| Certificato RMRS | 9AKK107045A6978 |
| Certificato T▄V | MHM-EST-7.70017788e |
| Certificato UL | UL_20111101-E36588 |
| Scheda elenco UL | UL_E36588 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 280 mm |
| Profondità imballo livello 1 | 375 mm |
| Altezza imballo livello 1 | 310 mm |
| Peso lordo imballo livello 1 | 15 kg |
| EAN imballo livello 1 | 7320500220368 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC000066 - contatore di potenza per commutazione di corrente alternata |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| eClass | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Codice categoria granulare IDEA (IGCC) | 4758 >> Iec Contactors |
| E-Number (Norway) | 4115294 |
| E-Number (Sweden) | 3228352 |
