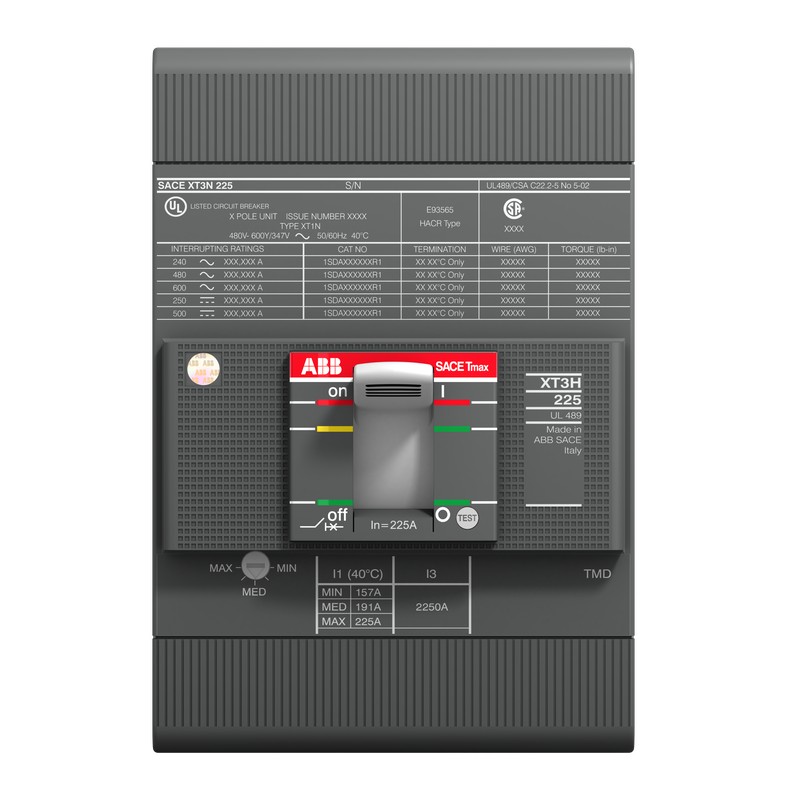

1SDA075109R1 ABB XT3N 225 TMF 60-600 3p F F UL/CSA
1SDA075109R1
ABB
XT3N 225 TMF 60-600 3p F F UL/CSA
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici scatolati ≤ 250 A Xtmax
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2350 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A2294 |
| Extended Product Lifetime | Product Modularity |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 56.6 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XT3NU3060AFF000XXX |
| EAN | 8015644790868 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 105 mm |
| Altezza prodotto | 150 mm |
| Profondità prodotto | 70 mm |
| Peso netto prodotto | 1.7 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 155 mm |
| Altezza imballo livello 1 | 190 mm |
| Profondità imballo livello 1 | 155 mm |
| Peso lordo imballo livello 1 | 1.7 kg |
| EAN imballo livello 1 | 8015644790868 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Power Distribution |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Automatic Circuit Breaker |
| Idoneo per classe di prodotto | SACE Tmax XT |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001295R0409 |
| Dati tecnici | |
| Sezioni dei cavi-circuito principale | Busbar 85..192 mm² |
| Tipo di corrente | AC/DC |
| Durata elettrica | 120 cicli orari |
| 8000 ciclo (i) | |
| Durata meccanica | 240 cicli orari |
| 25000 ciclo (i) | |
| Numero di poli | 3P |
| Durata di apertura | CB with SOR 30 ms |
| CB with UVR 30 ms | |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 3.9 W |
| Corrente nominale (In) | 60 A |
| Impostazione corrente nominale di cortocircuito istantanea (Ii) | 600 A |
| Tensione nominale di funzionamento | 600Y/347 V AC |
| 500 V DC | |
| Corrente nominale ininterrotta (Iu) | 225 A |
| Tensione nominale (Ur) | 600Y/347 V |
| Cacciavite raccomandato | Main Circuit M8 |
| Sgancio | TMF |
| Tipo di sgancio | TM |
| Campo di impostazione | 60 A |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | UL489 |
| Sottotipo | XT3 |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 8 N·m |
| Reparto tecnico UL/CSA | |
| Interrupting Rating acc. to UL489 | (240 V AC) 50 kA |
| (480 V AC) 25 kA | |
| (600Y / 347 V AC) 10 kA | |
| (250 V DC) 2 Poli in Serie 25 kA | |
| (500 V DC) 3 Poli in Serie 25 kA | |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA (sicurezza intrinseca) | 9AKK10103A3907 |
| Scheda tecnica | 1SDC210200D0206 |
| 1SDC210199D0206 | |
| Dichiarazione di conformità - CE | 9AKK106713A5530 |
| Certificato UL | 1SDL000163R0113 |
| Certificato VDE | No certification needed |
| Diagramma dimensionale | 1SDH000720R0100 |
| Disegni meccanici | 1SDH000720R0100 |
| Schema elettrico | 1SDM000068R0001 |
| Istruzioni e manuali | 1SDH000720R0003 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4927 >> Molded case circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121616 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
