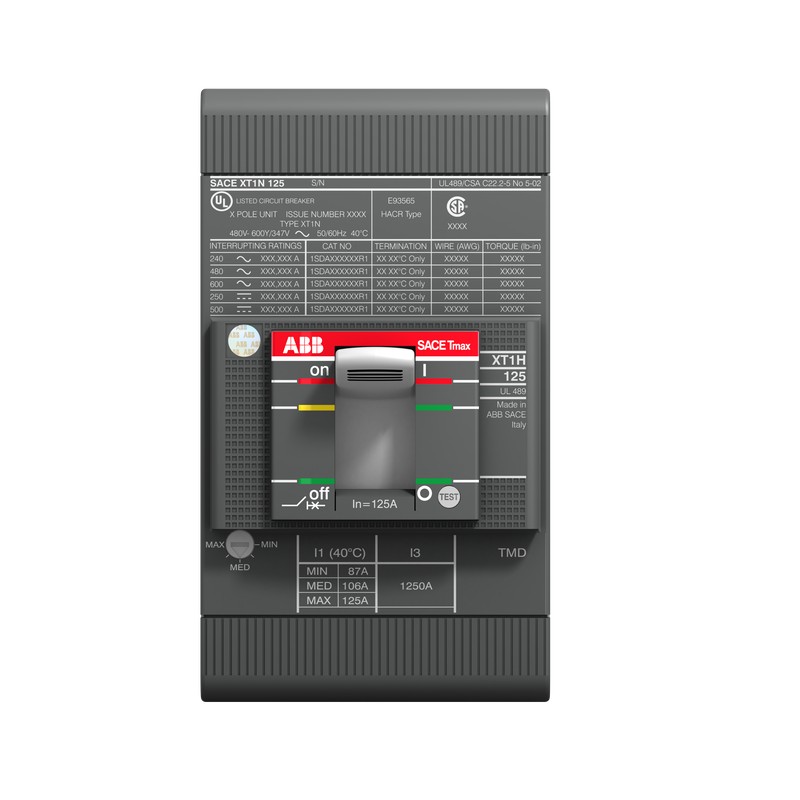

1SDA074639R1 ABB XT1N 125 TMF 40-500 3p F F UL/CSA
1SDA074639R1
ABB
XT1N 125 TMF 40-500 3p F F UL/CSA
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici scatolati ≤ 250 A Xtmax
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2347 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1890 |
| Extended Product Lifetime | Product Modularity |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 55.9 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | ccfa41d7-f546-481c-b161-b090894f75cf Italia (IT) |
| SCIP semplificato | 28559c98-7d0b-4683-93fb-ec05d3d2242d Germania (DE) |
| 23de1fa8-8a44-41c4-b134-49da3413b4e6 Repubblica Ceca (CZ) | |
| b5a597dc-6ceb-4241-a3c6-6572a42482fe Croazia (HR) | |
| 94b209c1-000f-41a3-8dbe-e9e63b1ca1ee Francia (FR) | |
| def92a97-0d3e-4cea-ac4c-ad6da6350332 Germania (DE) | |
| 50eeaf48-0f2b-48ee-922e-ed9bb7ea046f Germania (DE) | |
| 0fa36f48-1d7b-41da-a7d6-43d35e1adfc6 Danimarca (DK) | |
| e9fe3cb7-cc93-457d-89c1-7ca83353220e Svezia (SE) | |
| 58e65edd-5334-4ee7-8959-3042cc042168 Spagna (ES) | |
| 996a9d16-26e9-49fe-96bc-172d08a7b43a Belgio (BE) | |
| d6571180-864a-48fc-850e-b7dc20a87d4d Ungheria (HU) | |
| 375fa874-eccb-49a3-b3fd-18406e3cc177 Svezia (SE) | |
| 755055df-03a4-40c8-9d9d-e6e5e923731a Norvegia (NO) | |
| 4fd9c3a8-a74e-4558-b297-8e0991f221c2 Bulgaria (BG) | |
| 6091727a-caa0-4efc-b6d7-8304f26a81d2 Polania (PL) | |
| 76b6bdd2-454a-41ea-adcb-e5949b6f3954 Polania (PL) | |
| 540d3db7-a5cb-44c6-8ba1-425e113ecc85 Germania (DE) | |
| b916de2f-35bd-4410-8533-fedf99400625 Portogallo (PT) | |
| cb7c0d0a-3346-4c52-a135-1c7d31cc0fa8 Germania (DE) | |
| a718726d-10fd-4877-b0d4-28e5a25d53cb Grecia (GR) | |
| cf7fcffc-ab28-4f10-b510-a2ba1074f180 Francia (FR) | |
| e7357939-9a87-4927-86c2-f3cf901c6b61 Finlandia (FI) | |
| bceda0ef-f326-4e60-a533-f5706c3c070e Paesi Bassi (Olanda) (NL) | |
| 82eaf7da-95a2-4a75-bbc0-26701e6b9be1 Polania (PL) | |
| 7be86a8e-d8f8-412d-b99a-ce86a2a42207 Ungheria (HU) | |
| 4d19e768-ea94-4654-a4a1-7d0667a2f553 Estonia (EE) | |
| 9b9cc0f4-780c-4f90-bfbd-c678d32efec2 Belgio (BE) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XT1NU3040AFF000XXX |
| EAN | 8015644785062 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 76.2 mm |
| Altezza prodotto | 130 mm |
| Profondità prodotto | 70 mm |
| Peso netto prodotto | 1.1 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 128 mm |
| Altezza imballo livello 1 | 135 mm |
| Profondità imballo livello 1 | 143 mm |
| Peso lordo imballo livello 1 | 1.1 kg |
| EAN imballo livello 1 | 8015644785062 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Power Distribution |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Automatic Circuit Breaker |
| Idoneo per classe di prodotto | SACE Tmax XT |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001295R0008 |
| Dati tecnici | |
| Sezioni dei cavi-circuito principale | Busbar 45.5 ... 80 mm² |
| Tipo di corrente | AC/DC |
| Durata elettrica | 120 cicli orari |
| 8000 ciclo (i) | |
| Durata meccanica | 240 cicli orari |
| 25000 ciclo (i) | |
| Numero di poli | 3P |
| Durata di apertura | CB with SOR 30 ms |
| CB with UVR 30 ms | |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 2.6 W |
| Corrente nominale (In) | 40 A |
| Impostazione corrente nominale di cortocircuito istantanea (Ii) | 500 A |
| Tensione nominale di funzionamento | 600Y/347 V AC |
| 500 V DC | |
| Corrente nominale ininterrotta (Iu) | 125 A |
| Tensione nominale (Ur) | 600Y/347 V |
| Cacciavite raccomandato | Circuito Principale M6 |
| Sgancio | TMF |
| Tipo di sgancio | TM |
| Campo di impostazione | 45 A |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | UL489 |
| Sottotipo | XT1 |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 6 N·m |
| Reparto tecnico UL/CSA | |
| Interrupting Rating acc. to UL489 | (240 V AC) 50 kA |
| (480 V AC) 25 kA | |
| (600Y / 347 V AC) 18 kA | |
| (250 V DC) 2 Poli in Serie 35 kA | |
| (500 V DC) 4 Poli in Serie 35 kA | |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA (sicurezza intrinseca) | 9AKK10103A3905 |
| Scheda tecnica | 1SDC210200D0206 |
| 1SDC210199D0206 | |
| Dichiarazione di conformità - CE | 9AKK106713A5532 |
| Certificato UL | 1SDL000163R0111 |
| Certificato VDE | No certification needed |
| Diagramma dimensionale | 1SDH000719R0100 |
| Disegni meccanici | 1SDH000719R0100 |
| Schema elettrico | 1SDM000068R0001 |
| Istruzioni e manuali | 1SDH000719R0003 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4927 >> Molded case circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121616 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
