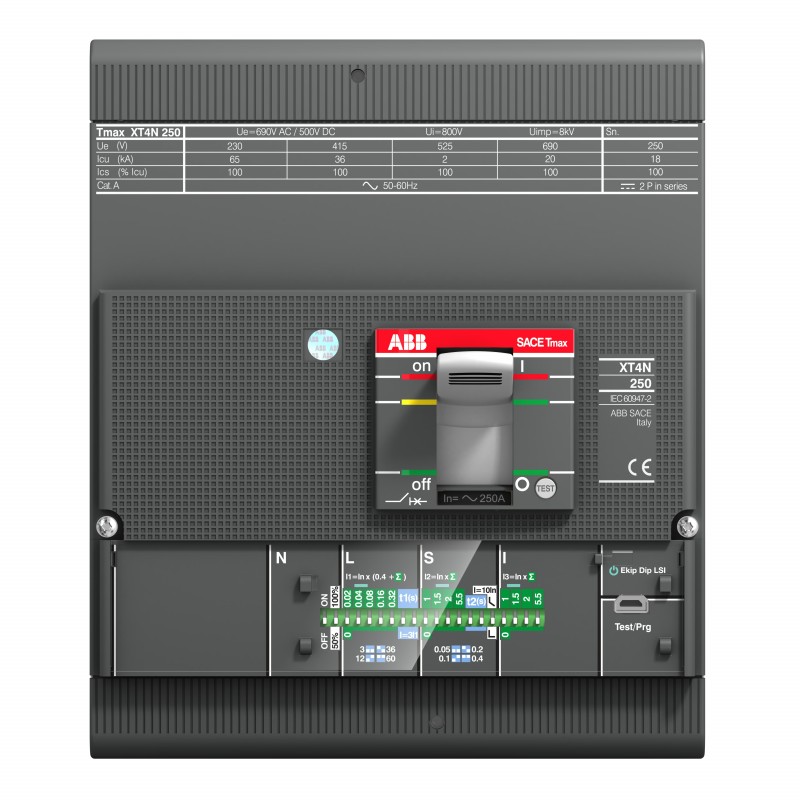

1SDA068510R1 ABB XT4S250 Ekip LSIG R250 4P F F
1SDA068510R1
ABB
XT4S250 Ekip LSIG R250 4P F F
XT4S 250 Ekip LSIG In=250A 4p F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici scatolati ≤ 250 A Xtmax
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| Circular Value | |
| Circular Design Principles Recyclability Rate | Design for Closing Resource Loops - Standard EN45555 - 56.30 % |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| End of Life Instructions | 9AKK108468A2352 |
| Group Waste to Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Eco Transparency | |
| Dichiarazione prodotto ambientale - EPD | 9AKK108469A1858 |
| 9AKK108468A1898 | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 691b373d-6d6e-4b9d-9cc0-e81320fd12d7 Italia (IT) |
| SCIP semplificato | 3f19b0a8-7357-4835-9983-67ab745134ea Ungheria (HU) |
| 80ed77b8-5e72-4896-9f20-8e854d80c4e4 Francia (FR) | |
| d2933cc8-cefa-437f-af46-fa40711bc644 Spagna (ES) | |
| 326df11f-0a4f-4d16-af3e-e649532c42d3 Belgio (BE) | |
| dfeda6fb-2fd2-4faf-852f-3b49067fc1f1 Germania (DE) | |
| bf2a6ca2-a7b0-40e5-8d48-bfabc220600a Croazia (HR) | |
| 38d7f27a-c6d2-4d59-9805-1f0716d56e4b Germania (DE) | |
| 129cb712-8922-453e-9846-ece75bce04f1 Danimarca (DK) | |
| 59e56e7e-8d20-4874-b861-3bee7bc2c329 Svezia (SE) | |
| 200a4fb0-7d64-447d-ad7a-ec0f23a40eff Repubblica Ceca (CZ) | |
| 055bfea8-981d-4ccb-a27a-80a776b9ea72 Germania (DE) | |
| 8c713d90-86aa-4664-802c-848cd888ed60 Estonia (EE) | |
| 9f3c1627-7b65-474a-b9e6-145c9ddedfbb Belgio (BE) | |
| 512c5d96-3bdb-46fc-9396-1003428124a7 Francia (FR) | |
| afd56e88-8120-4561-946a-f0067f497698 Grecia (GR) | |
| 4e461c09-4691-41c7-b48d-61d2dfbb1380 Germania (DE) | |
| 10c96b30-5446-4709-a26c-68208b925b2b Portogallo (PT) | |
| 1515a9a4-0f3a-4b1d-87c8-f6db6b3e552a Ungheria (HU) | |
| 22a69cb8-c803-402f-8bcc-6277517445f9 Polania (PL) | |
| 38a9aa72-0a14-449b-9dda-0e365679c3bf Finlandia (FI) | |
| 8ec1d2ba-a80b-4d0c-b926-87144a75a8d0 Germania (DE) | |
| 81e822b5-1b7a-4fcc-bea6-8424db792991 Polania (PL) | |
| 3cb10d6b-5d1c-475e-bb16-abab969fa6cd Bulgaria (BG) | |
| 979737cd-6a43-453d-9458-20e8225e3684 Polania (PL) | |
| d987136d-da74-4049-83f5-fcebfc32e09f Paesi Bassi (Olanda) (NL) | |
| 8c847c44-dd68-42ae-8a9a-5dd1c17633b4 Svezia (SE) | |
| e03998bf-705a-4a5e-9e5c-5b8ba383aad1 Norvegia (NO) | |
| Ordinazione | |
| Codice ordine locale_USCON | XT4SE4250GFF000XXX |
| EAN | 8015644024161 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 140 mm |
| Altezza prodotto | 160 mm |
| Profondità prodotto | 82.5 mm |
| Peso netto prodotto | 2.939 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 151 mm |
| Altezza imballo livello 1 | 214 mm |
| Profondità imballo livello 1 | 171 mm |
| Peso lordo imballo livello 1 | 3.094 kg |
| EAN imballo livello 1 | 8015644024161 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Distribuzione di Potenza |
| Sezioni dei cavi-circuito principale | Busbar 85..200 mm² |
| Tipo di corrente | AC |
| Durata elettrica | 120 cicli orari |
| 8000 ciclo (i) | |
| Durata meccanica | 240 cicli orari |
| 25000 ciclo (i) | |
| Numero di poli | 4 |
| Durata di apertura | CB with SOR 15 ms |
| CB with UVR 15 ms | |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 16.40 W |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Automatic Circuit Breaker |
| Corrente nominale (In) | 250 A |
| Frequenza nominale (f) | 50/60 Hz |
| Tensione nominale (Ur) | 690 V AC |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V AC |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 36 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 12 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 36 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 12 kA | |
| Corrente nominale ininterrotta (Iu) | 250 A |
| Cacciavite raccomandato | Circuito Principale M8 |
| Sgancio | Ekip LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT4 |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 8 N·m |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001295R0677 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK106713A5529 |
| Certificato GL | 1SDL000163R0095 |
| Certificato LR | 1SDL000163R0100 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Diagramma dimensionale | 1SDH000722R0100 |
| Disegni meccanici | 1SDH000722R0100 |
| Schema elettrico | 1SDM000068R0001 |
| Istruzioni e manuali | 1SDH000722R0001 |
| 1SDH000721R0506 | |
| Classificazioni | |
| ETIM 7 | EC000228 - disgiuntore per protezione trasformatori, generatori e impianti |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG MOLDED CASE ISOMAX-TMAX 2024 EN.pdf | 71 Mbytes |
|
