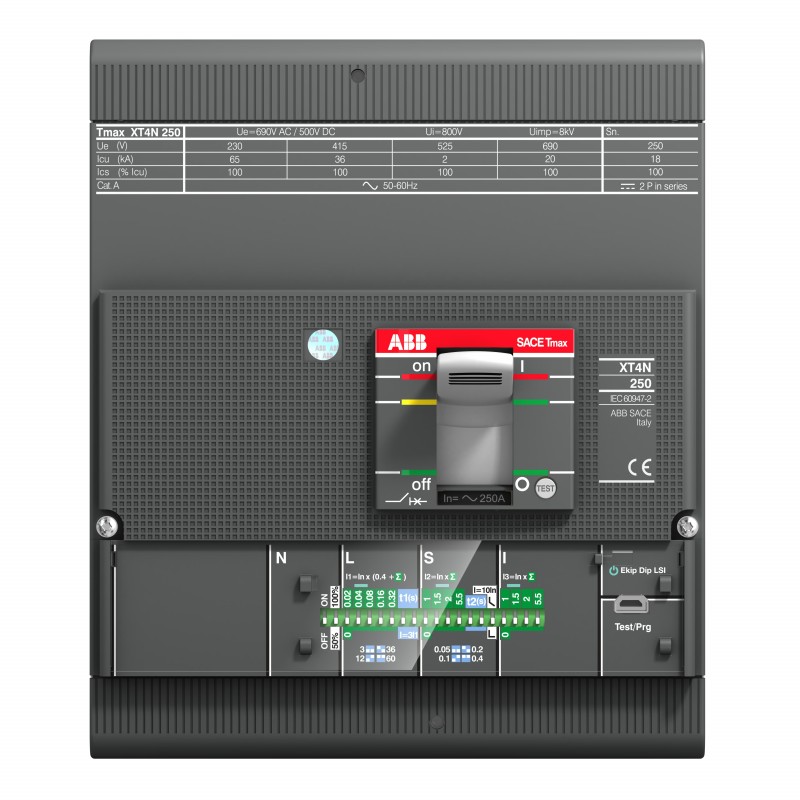

1SDA068500R1 ABB XT4S250 Ekip I R250 4P F F
1SDA068500R1
ABB
XT4S250 Ekip I R250 4P F F
XT4S 250 Ekip I In=250A 4p F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici scatolati ≤ 250 A Xtmax
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| Circular Value | |
| Circular Design Principles Recyclability Rate | Design for Closing Resource Loops - Standard EN45555 - 56.30 % |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| End of Life Instructions | 9AKK108468A2352 |
| Group Waste to Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Eco Transparency | |
| Dichiarazione prodotto ambientale - EPD | 9AKK108469A1858 |
| 9AKK108468A1898 | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 0b7a18ad-14ac-4c06-bfd8-db8ef47f7b6c Italia (IT) |
| SCIP semplificato | 264a01b6-a2a9-4863-b454-70ea7f26e3fe Ungheria (HU) |
| 8704214a-31e1-42d4-b428-fc314acdb9f6 Spagna (ES) | |
| 0d9821b6-aa5e-467c-8008-3aab8aa765bf Belgio (BE) | |
| 7ad942e5-e389-415a-a04f-9fc15b64d28c Francia (FR) | |
| d053d002-4b77-44d2-9f25-ea452c94622d Repubblica Ceca (CZ) | |
| 713d0a79-2b75-4d78-8464-802704667087 Germania (DE) | |
| 1c758aaa-c61b-4c27-a9b6-ac3d112b7644 Portogallo (PT) | |
| 2384054d-0f3a-471a-88ff-af2da0170f4d Svezia (SE) | |
| e473865b-e108-45fe-823d-a7055302bf4e Danimarca (DK) | |
| d6e6d3cf-ded5-499b-8211-70d794f26fca Germania (DE) | |
| 20068eac-71b3-4880-884b-895dc0c8ed20 Germania (DE) | |
| b889c160-03d7-40b1-a4aa-f1314061a58a Croazia (HR) | |
| fc05d9cb-6309-47e5-9440-26385296ea28 Polania (PL) | |
| 1ce09147-3c27-403e-8f4c-a5f1d481bc64 Bulgaria (BG) | |
| bab6cba3-3049-4f25-9231-6b45a33a0ec4 Polania (PL) | |
| 953efe68-68fb-4d80-8276-e68c50b01eef Germania (DE) | |
| 7a339803-4ce3-4d4b-80ab-e9dade9a5f0f Ungheria (HU) | |
| a819ff25-f0df-4d5d-8dc4-8f970ac3780b Finlandia (FI) | |
| 5aff2e5c-1a51-4c80-b625-393751c72c55 Svezia (SE) | |
| 7e230437-3c34-441d-8843-d45ff30c33a1 Norvegia (NO) | |
| b4db465c-30ad-4620-a3c8-cb57882cf058 Paesi Bassi (Olanda) (NL) | |
| 9425f9a0-cbcd-4e9e-b777-16a0b9091978 Polania (PL) | |
| 2cdc5792-f86f-4114-840b-7c3edeff0e3e Belgio (BE) | |
| 771ddaee-aa1c-4c01-98b9-2215f18354e0 Estonia (EE) | |
| 3d6e8119-ab74-40d6-b7f9-9edf456f9ad6 Francia (FR) | |
| 1554a86f-9f66-447a-b623-e3c288a27a61 Germania (DE) | |
| d3ce288a-bf31-4cc8-9a75-2684cfe51fd2 Grecia (GR) | |
| Ordinazione | |
| Codice ordine locale_USCON | XT4SE4250JFF000XXX |
| EAN | 8015644024062 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 140 mm |
| Altezza prodotto | 160 mm |
| Profondità prodotto | 82.5 mm |
| Peso netto prodotto | 3.5 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 145 mm |
| Altezza imballo livello 1 | 210 mm |
| Profondità imballo livello 1 | 168 mm |
| Peso lordo imballo livello 1 | 3.5 kg |
| EAN imballo livello 1 | 8015644024062 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Distribuzione di Potenza |
| Sezioni dei cavi-circuito principale | Busbar 85..200 mm² |
| Tipo di corrente | AC |
| Durata elettrica | 120 cicli orari |
| 8000 ciclo (i) | |
| Durata meccanica | 240 cicli orari |
| 25000 ciclo (i) | |
| Numero di poli | 4 |
| Durata di apertura | CB with SOR 15 ms |
| CB with UVR 15 ms | |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 16.4 W |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Automatic Circuit Breaker |
| Corrente nominale (In) | 250 A |
| Frequenza nominale (f) | 50 / 60 Hz |
| Tensione nominale (Ur) | 690 V |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 36 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 12 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 36 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 12 kA | |
| Corrente nominale ininterrotta (Iu) | 250 A |
| Cacciavite raccomandato | Circuito Principale M8 |
| Sgancio | Ekip I |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT4 |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 8 N·m |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001295R0677 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK106713A5529 |
| Certificato GL | 1SDL000163R0095 |
| Certificato LR | 1SDL000163R0100 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Diagramma dimensionale | 1SDH000722R0100 |
| Disegni meccanici | 1SDH000722R0100 |
| Schema elettrico | 1SDM000068R0001 |
| Istruzioni e manuali | 1SDH000722R0001 |
| Classificazioni | |
| ETIM 7 | EC000228 - disgiuntore per protezione trasformatori, generatori e impianti |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
