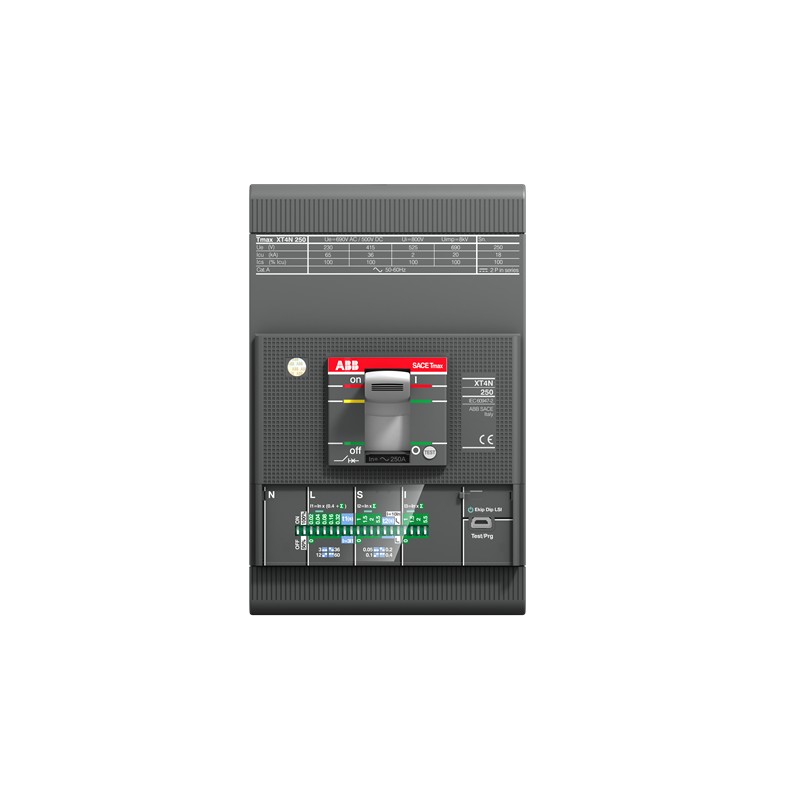

1SDA068483R1 ABB XT4S160 Ekip LSI R100 3P F F
1SDA068483R1
ABB
XT4S160 Ekip LSI R100 3P F F
XT4S 160 Ekip LSI In=100A 3p F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici scatolati ≤ 250 A Xtmax
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| Circular Value | |
| Circular Design Principles Recyclability Rate | Design for Closing Resource Loops - Standard EN45555 - 56.30 % |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| End of Life Instructions | 9AKK108468A2352 |
| Group Waste to Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Eco Transparency | |
| Dichiarazione prodotto ambientale - EPD | 9AKK108469A1858 |
| 9AKK108468A1898 | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | a3743684-63f9-4034-9943-06f9fc1d8fa1 Italia (IT) |
| SCIP semplificato | 713010c1-05f0-4f18-99c9-e2424afefdc7 Svezia (SE) |
| adb67f37-1a5d-4ff6-8f5b-012060ae7c2a Danimarca (DK) | |
| 471b94b8-6603-481c-b15e-c4758d33d5b8 Germania (DE) | |
| f9ef2f3f-0dee-493b-b924-83ea61a57730 Croazia (HR) | |
| 891d2b5d-7b38-49db-9cf5-7b08e9b2fe4d Germania (DE) | |
| e03c60ee-ef0a-4adc-9ee2-438e09308a3e Repubblica Ceca (CZ) | |
| ae6849f9-c1ed-4cd5-83c4-eff24e4943cb Germania (DE) | |
| d1da0609-0472-462e-852d-c1a16fc18f15 Francia (FR) | |
| 00ef3c03-8be9-4d1d-a6e6-f71b06689820 Ungheria (HU) | |
| c6a23d0c-954f-405b-addd-dea3c4e91302 Spagna (ES) | |
| 773228ae-a10a-4bbe-9ad8-d7fccd00b731 Belgio (BE) | |
| a40d65e2-335a-4920-89e8-7abe24e31a0b Germania (DE) | |
| 3e0ea0cd-c859-4c48-a0d9-2ad010f18eab Polania (PL) | |
| 3fea2922-f4a4-4881-8b6d-0449ffa50901 Polania (PL) | |
| 4c2a02e6-fa23-46b2-a5bd-f94438bfb1f4 Finlandia (FI) | |
| bbf604d1-e2dd-406e-9899-e0b6d845368a Polania (PL) | |
| c005c13e-0940-4032-8d07-2bcf96ab0c48 Ungheria (HU) | |
| bd99d451-9012-4572-a48d-757baeef1583 Svezia (SE) | |
| 61bcb02b-6570-41f2-9306-583b6b26b224 Paesi Bassi (Olanda) (NL) | |
| 97ed7319-1853-4262-8e4a-5e47b5bdc5c3 Norvegia (NO) | |
| 95afd1fb-de3e-4726-a964-172f94c07dbd Bulgaria (BG) | |
| bbd6029c-e980-409b-8882-7b06f665c54c Belgio (BE) | |
| 57a693cb-16d8-4854-bd5a-4a63a77364db Estonia (EE) | |
| 48fb8a1d-a854-4b10-bfef-2a0fe6a3c242 Grecia (GR) | |
| b66f55d6-395d-457c-b802-b81f6ced0044 Francia (FR) | |
| 29a1026a-8707-41ab-84e0-ef339ed119cb Germania (DE) | |
| 594b29bc-7dde-43c9-959c-e1c80e7bed7e Portogallo (PT) | |
| Ordinazione | |
| Codice ordine locale_USCON | XT4SE3100FFF000XXX |
| EAN | 8015644023898 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 105 mm |
| Altezza prodotto | 160 mm |
| Profondità prodotto | 82.5 mm |
| Peso netto prodotto | 2.5 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 145 mm |
| Altezza imballo livello 1 | 210 mm |
| Profondità imballo livello 1 | 168 mm |
| Peso lordo imballo livello 1 | 2.5 kg |
| EAN imballo livello 1 | 8015644023898 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Distribuzione di Potenza |
| Sezioni dei cavi-circuito principale | Busbar 85..200 mm² |
| Tipo di corrente | AC |
| Durata elettrica | 120 cicli orari |
| 8000 ciclo (i) | |
| Durata meccanica | 240 cicli orari |
| 25000 ciclo (i) | |
| Numero di poli | 3 |
| Durata di apertura | CB with SOR 15 ms |
| CB with UVR 15 ms | |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 4.20 W |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Automatic Circuit Breaker |
| Corrente nominale (In) | 100 A |
| Frequenza nominale (f) | 50/60 Hz |
| Tensione nominale (Ur) | 690 V AC |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V AC |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 36 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 12 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 36 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 12 kA | |
| Corrente nominale ininterrotta (Iu) | 160 A |
| Cacciavite raccomandato | Circuito Principale M8 |
| Sgancio | Ekip LSI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT4 |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 8 N·m |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002230A1003 |
| Reparto tecnico UL/CSA | |
| Interrupting Rating acc. to UL489 | (240 V AC) 150 A |
| (480 V AC) 65 A | |
| (600 V AC) 25 A | |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK106713A5529 |
| Certificato GL | 1SDL000163R0095 |
| Certificato LR | 1SDL000163R0100 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Diagramma dimensionale | 1SDH000722R0100 |
| Disegni meccanici | 1SDH000722R0100 |
| Schema elettrico | 1SDM000068R0001 |
| Istruzioni e manuali | 1SDH000722R0001 |
| 1SDH000721R0506 | |
| Classificazioni | |
| ETIM 7 | EC000228 - disgiuntore per protezione trasformatori, generatori e impianti |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 100 A |
| tensione nominale (EF003977) | 690 V |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 100 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 100 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 100 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| con segnalatore di intervento presente (EF007006) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | davanti |
| tipo di elemento di azionamento (EF006976) | manetta |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG MOLDED CASE ISOMAX-TMAX 2024 EN.pdf | 71 Mbytes |
|
