Visualizza ingrandito

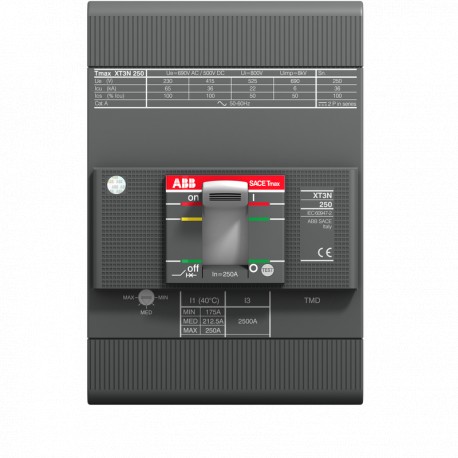

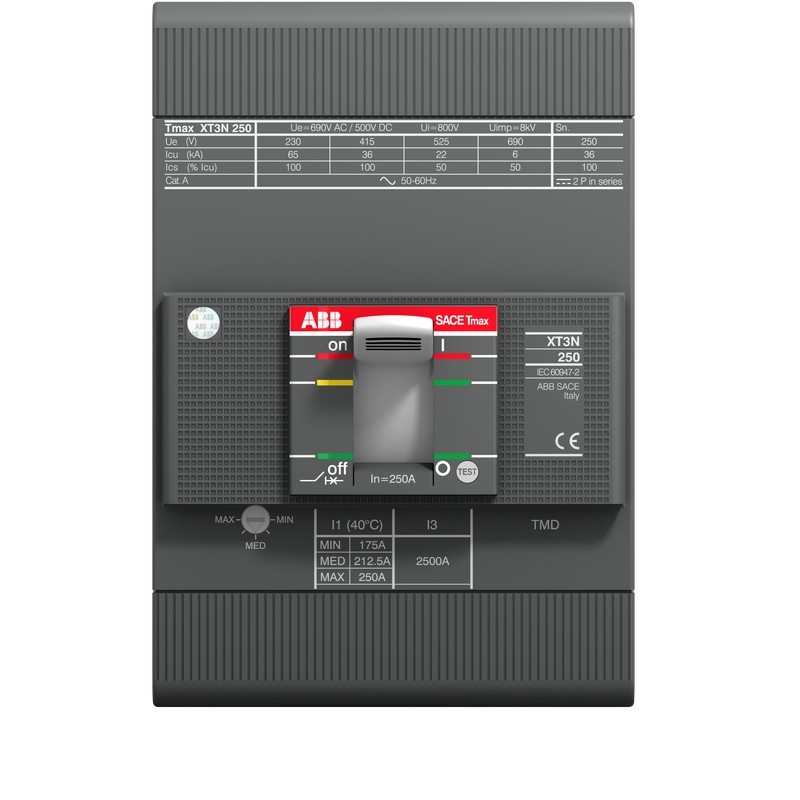

1SDA068251R1 ABB XT3N250 TMG R63 Im400 3P F F
1SDA068251R1
ABB
XT3N250 TMG R63 Im400 3P F F
XT3N 250 TMG 63-400 3p F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici scatolati ≤ 250 A Xtmax
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| Circular Value | |
| Circular Design Principles Recyclability Rate | Design for Closing Resource Loops - Standard EN45555 - 56.6 % |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| End of Life Instructions | 9AKK108468A2350 |
| Group Waste to Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Eco Transparency | |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A2294 |
| 9AKK108468A7794 | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 24951ad7-27d8-4771-a8c2-41b3219f2b37 Italia (IT) |
| SCIP semplificato | 8a9ad5b3-fa8d-4703-975e-24966f058489 Germania (DE) |
| 828c88e7-8d7f-4428-885e-e9a902c39d32 Francia (FR) | |
| 24cf8b5f-0cd8-4d53-9347-af83a07e9edb Svezia (SE) | |
| 07d6ee4b-8ecd-477c-b497-c290479c3719 Polania (PL) | |
| a8ca4e5b-4b29-44f3-96b7-7ff55e0620e2 Germania (DE) | |
| facb6840-e1a7-459e-8f13-d0fefa7f86bf Germania (DE) | |
| 2703ada4-ae21-4a7d-82be-bc101f7f6c87 Francia (FR) | |
| a89abad0-b89b-4eac-9b1d-d435fa303054 Paesi Bassi (Olanda) (NL) | |
| 40cf049c-ef2f-4661-864b-78869ffaa59d Spagna (ES) | |
| c051d349-c9ae-4c73-a2e2-c4df589c12ea Paesi Bassi (Olanda) (NL) | |
| 67dfb040-0845-48bd-a4ce-ac591de79340 Polania (PL) | |
| 1edeaffe-97b7-451f-835d-ee76fb145e76 Norvegia (NO) | |
| 6b82a632-4cc5-4109-b459-b17d0158909f Finlandia (FI) | |
| 106573e2-6a3a-459c-b042-b773c7469cdf Paesi Bassi (Olanda) (NL) | |
| 773ff30c-0c95-46a7-ac45-417927b06bef Germania (DE) | |
| f2f5e060-8d3d-4775-8068-06b7244d1e85 Danimarca (DK) | |
| 53833378-95e0-46c9-a838-da4c0c4e21cd Germania (DE) | |
| 281b0e2b-294a-4e4f-bbae-b47ebd1bbea9 Croazia (HR) | |
| 9c8a3586-3d68-49cd-816b-02a6e69e9cb7 Repubblica Ceca (CZ) | |
| 824a1011-83a6-494b-aea8-ac101128237f Polania (PL) | |
| 3cf0f8c7-7470-474c-afd5-6434589ea057 Paesi Bassi (Olanda) (NL) | |
| 1735e416-9ece-458b-a929-672e9d987ec2 Paesi Bassi (Olanda) (NL) | |
| 9ff9b267-9070-4d95-bd06-f5ea00b58491 Estonia (EE) | |
| 0017cd3f-dfa0-405c-866b-c952523335d6 Grecia (GR) | |
| 26dd1114-9eef-431d-889c-e0b1850267fa Portogallo (PT) | |
| c2ae52d8-cc01-4268-baee-0de0ce73e4ab Bulgaria (BG) | |
| 9a02c457-650a-4085-a889-c0b022cbcf33 Svezia (SE) | |
| Ordinazione | |
| Codice ordine locale_USCON | XT3NE3063NFF000XXX |
| EAN | 8015644021573 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 105 mm |
| Altezza prodotto | 150 mm |
| Profondità prodotto | 70 mm |
| Peso netto prodotto | 1.7 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 155 mm |
| Altezza imballo livello 1 | 190 mm |
| Profondità imballo livello 1 | 155 mm |
| Peso lordo imballo livello 1 | 1.7 kg |
| EAN imballo livello 1 | 8015644021573 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Protezione Generatore |
| Sezioni dei cavi-circuito principale | Busbar 85..192 mm² |
| Tipo di corrente | AC/DC |
| Durata elettrica | 120 cicli orari |
| 8000 ciclo (i) | |
| Durata meccanica | 240 cicli orari |
| 25000 ciclo (i) | |
| Numero di poli | 3 |
| Durata di apertura | CB with SOR 15 ms |
| CB with UVR 15 ms | |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 4.3 W |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Automatic Circuit Breaker |
| Corrente nominale (In) | 63 A |
| Frequenza nominale (f) | 50 / 60 Hz |
| Tensione nominale (Ur) | 690 V |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Impostazione corrente nominale di cortocircuito istantanea (Ii) | 400 A |
| Tensione nominale di isolamento (Ui) | 800 V |
| Tensione nominale di funzionamento | 690 V AC |
| 500 V DC | |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (240 V AC) 50 kA | |
| (380 V AC) 27 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 19 kA | |
| (500 V AC) 15 kA | |
| (525 V AC) 9.75 kA | |
| (690 V AC) 3.75 kA | |
| (250 V DC) 2 Poli in Serie 36 kA | |
| (500 V DC) 3 Poli in Serie 50 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (240 V AC) 50 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 20 kA | |
| (525 V AC) 13 kA | |
| (690 V AC) 5 kA | |
| (250 V DC) 2 Poli in Serie 36 kA | |
| (500 V DC) 3 Poli in Serie 50 kA | |
| Corrente nominale ininterrotta (Iu) | 250 A |
| Cacciavite raccomandato | Circuito Principale M8 |
| Sgancio | TMG |
| Tipo di sgancio | TM |
| Campo di impostazione | 44.1...63 A |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT3 |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 8 N·m |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001295R0409 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK106713A5530 |
| Certificato GL | 1SDL000163R0094 |
| Certificato LR | 1SDL000163R0100 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Diagramma dimensionale | 1SDH000720R0100 |
| Disegni meccanici | 1SDH000720R0100 |
| Schema elettrico | 1SDM000068R0001 |
| Istruzioni e manuali | 1SDH000720R0001 |
| Classificazioni | |
| ETIM 7 | EC000228 - disgiuntore per protezione trasformatori, generatori e impianti |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG MOLDED CASE ISOMAX-TMAX 2024 EN.pdf | 71 Mbytes |
|
