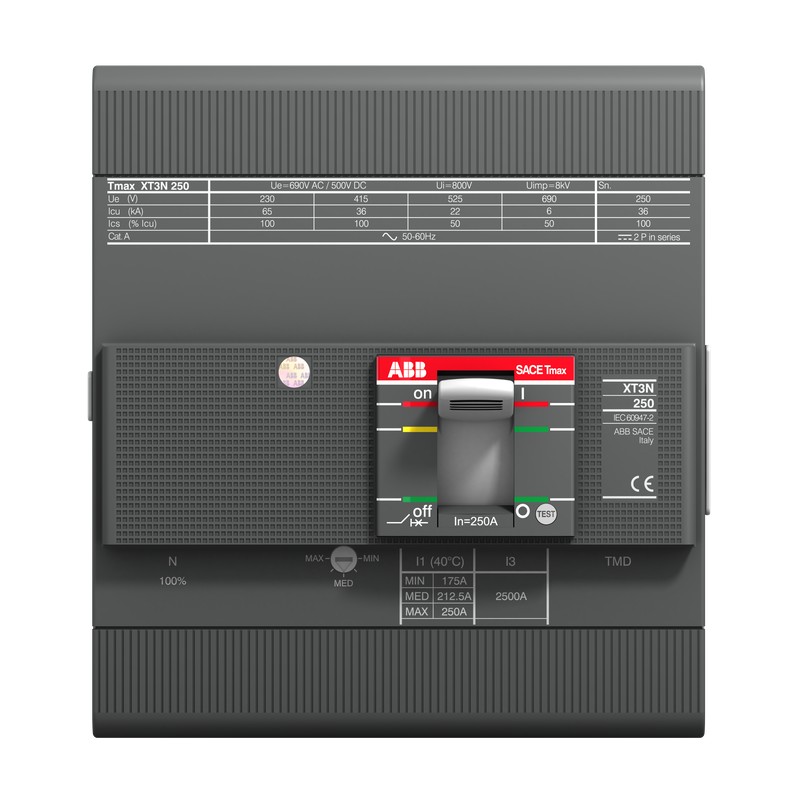

1SDA068065R1 ABB XT3N250 TMD R200 Im2000 4P F F N50%
1SDA068065R1
ABB
XT3N250 TMD R200 Im2000 4P F F N50%
XT3N 250 TMD 200-2000 4p F F InN=50%
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici scatolati ≤ 250 A Xtmax
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| Circular Value | |
| Circular Design Principles Recyclability Rate | Design for Closing Resource Loops - Standard EN45555 - 56.6 % |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| End of Life Instructions | 9AKK108468A2350 |
| Group Waste to Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Eco Transparency | |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A2294 |
| 9AKK108468A7794 | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | be2c41c1-4523-4ec9-828d-3e2b2f396b82 Italia (IT) |
| SCIP semplificato | 5e0acb54-16ae-4dee-bf3c-f796e4d0d3ab Germania (DE) |
| 1676c911-88f0-4a8c-bd47-0a747abd4598 Germania (DE) | |
| 453d56dc-a9d8-4e8d-8048-fe0c83a9bef4 Svezia (SE) | |
| 8f533725-f7e0-4b97-8af6-03a7dbb9525b Danimarca (DK) | |
| 05d8a992-78a0-445f-9c71-ba3e735defbf Germania (DE) | |
| 418b654d-19ed-473c-92e6-ae7a5c96e67f Polania (PL) | |
| 1bacdb23-32be-481f-9fb0-51d1abafd02f Norvegia (NO) | |
| f4bc0fdd-7cf4-4b18-b1d4-6aa282b26524 Finlandia (FI) | |
| 50be7dd4-b6b5-4d28-9daf-93946fb6fe83 Paesi Bassi (Olanda) (NL) | |
| 8f9c147d-beea-47d2-b19e-9454ac87e1fc Paesi Bassi (Olanda) (NL) | |
| 1343062d-1dd9-4ec6-9cf2-5b6f789bbd71 Croazia (HR) | |
| 87a2c4d7-9e18-4907-9a35-5e3c41920aa3 Repubblica Ceca (CZ) | |
| 0f3c840e-7b38-4a2c-bc1a-dcf92faca89e Polania (PL) | |
| 958f6566-89ad-4596-8f2f-dd42a4e4ec69 Paesi Bassi (Olanda) (NL) | |
| cbff7d62-32e9-4d5d-945b-9cfe6904870c Estonia (EE) | |
| dbe664a8-e823-41fa-83c9-f036c3abc96a Grecia (GR) | |
| 84aff4d0-f80a-42cd-b67d-4fade6509b6e Portogallo (PT) | |
| abfa6626-9d6f-43a6-b473-1aa8207f9e9b Bulgaria (BG) | |
| d46dc8a0-8af8-4b2e-a751-a998d0c6294a Svezia (SE) | |
| 5f7b7b9b-45ee-464d-a1c5-34adad2705c4 Polania (PL) | |
| f80e0704-492b-4039-b80c-8e10d32fb56a Francia (FR) | |
| bc2fd9d1-d2b8-4ec9-810d-388d8d424a8a Germania (DE) | |
| b7dbf387-4197-406a-9a3a-67abe0843eac Germania (DE) | |
| 4ec97c9a-bf49-48b4-a50f-455dfc771aac Francia (FR) | |
| 3fca4319-1f72-44fe-9a97-1300a9fdedbd Paesi Bassi (Olanda) (NL) | |
| ec4cf2c1-0076-49b1-bac7-3cc44aa8dc05 Spagna (ES) | |
| b677bd01-2a3d-42b0-a5d8-1d662b1c0db0 Paesi Bassi (Olanda) (NL) | |
| Ordinazione | |
| Codice ordine locale_USCON | XT3NEN200AFF000XXX |
| E-Number (Finland) | 3641012 |
| EAN | 8015644019662 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 140 mm |
| Altezza prodotto | 150 mm |
| Profondità prodotto | 70 mm |
| Peso netto prodotto | 2.1 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 155 mm |
| Altezza imballo livello 1 | 190 mm |
| Profondità imballo livello 1 | 155 mm |
| Peso lordo imballo livello 1 | 2.21 kg |
| EAN imballo livello 1 | 8015644019662 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Distribuzione di Potenza |
| Sezioni dei cavi-circuito principale | Busbar 85..192 mm² |
| Tipo di corrente | AC/DC |
| Durata elettrica | 120 cicli orari |
| 8000 ciclo (i) | |
| Durata meccanica | 240 cicli orari |
| 25000 ciclo (i) | |
| Numero di poli | 4 |
| Durata di apertura | CB with SOR 15 ms |
| CB with UVR 15 ms | |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 13.2 W |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Automatic Circuit Breaker |
| Corrente nominale (In) | 200 A |
| Frequenza nominale (f) | 50 / 60 Hz |
| Tensione nominale (Ur) | 690 V |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Impostazione corrente nominale di cortocircuito istantanea (Ii) | 2000 A |
| Tensione nominale di isolamento (Ui) | 800 V |
| Tensione nominale di funzionamento | 690 V AC |
| 500 V DC | |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (240 V AC) 50 kA | |
| (380 V AC) 27 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 19 kA | |
| (500 V AC) 15 kA | |
| (525 V AC) 9.75 kA | |
| (690 V AC) 3.75 kA | |
| (250 V DC) 2 Poli in Serie 36 kA | |
| (500 V DC) 3 Poli in Serie 50 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (240 V AC) 50 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 20 kA | |
| (525 V AC) 13 kA | |
| (690 V AC) 5 kA | |
| (250 V DC) 2 Poli in Serie 36 kA | |
| (500 V DC) 3 Poli in Serie 50 kA | |
| Corrente nominale ininterrotta (Iu) | 250 A |
| Cacciavite raccomandato | Circuito Principale M8 |
| Sgancio | TMD |
| Tipo di sgancio | TM |
| Campo di impostazione | 140...200 A |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT3 |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 8 N·m |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001295R0483 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK106713A5530 |
| Certificato GL | 1SDL000163R0094 |
| Certificato LR | 1SDL000163R0100 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Diagramma dimensionale | 1SDH000720R0100 |
| Disegni meccanici | 1SDH000720R0100 |
| Schema elettrico | 1SDM000068R0001 |
| Istruzioni e manuali | 1SDH000720R0001 |
| Classificazioni | |
| ETIM 7 | EC000228 - disgiuntore per protezione trasformatori, generatori e impianti |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG MOLDED CASE ISOMAX-TMAX 2024 EN.pdf | 71 Mbytes |
|
