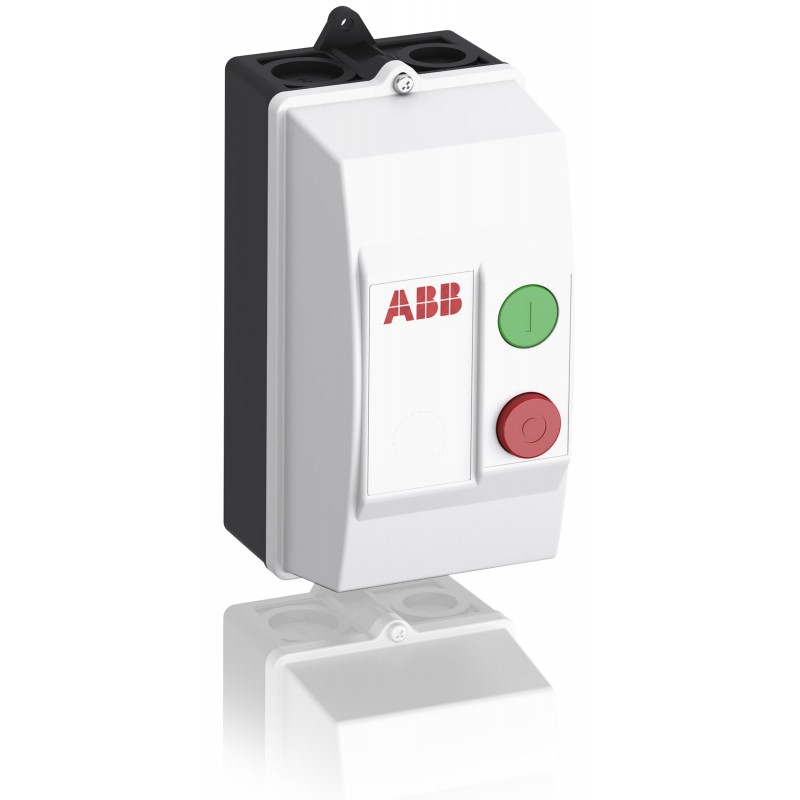

1SBK134238R1100 ABB DRAF09-11U 24-60V50/60HZ DRAF09-11U
1SBK134238R1100
ABB
DRAF09-11U 24-60V50/60HZ DRAF09-11U
DRAF09-11U STIVALI IN BOX 24-60VAC/DC
DRAF09-11U 24-60V50/60HZ Contattori fino a 100A
Apparecchi elettrici a bassa tensione > Pulsante esterno
Contattori e relè di sovraccarico
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Tipo principale prodotto | DRAF09 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC100214C0202 |
| Istruzioni e manuali | 1SBC101048M6801 |
| Istruzioni e manuali (parte 2) | 1SAC200017M0002 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 107 mm |
| Profondità prodotto | 131 mm |
| Altezza prodotto | 230 mm |
| Peso netto prodotto | 0.82 kg |
| Dati tecnici | |
| Consumo bobina | Ritenuta a Max. Valore Nominale del Circuito di Controllo 60 Hz 24 V·A |
| Sezioni dei cavi-circuito ausiliario | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² | |
| Rigid Solid 1/2x 1 ... 2.5 mm² | |
| Rigid Stranded 1/2x 1 ... 2.5 mm² | |
| Sezioni dei cavi-circuito di controllo | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 1x 0.75 ... 1.5 mm² | |
| Rigid Solid 1/2x 1 ... 2.5 mm² | |
| Rigid Stranded 1/2x 1 ... 2.5 mm² | |
| Sezioni dei cavi-circuito principale | Flexible with Ferrule 1/2x 0.75 ... 6 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 4 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm² | |
| Rigid Solid 1/2x 1 ... 4 mm² | |
| Rigid Stranded 1/2x 1 ... 6 mm² | |
| Materiale involucro | ABS |
| Numero di contatti ausiliari NC | 0 |
| Numero di contatti ausiliari NA | 1 |
| Numero di contatti principali NC | 0 |
| Numero di contatti principali NA | 3 |
| Numero di poli | 3P |
| Grado di inquinamento | 3 |
| Tensione nominale circuito di controllo (Uc) | 50 Hz 24 ... 60 V |
| 60 Hz 24 ... 60 V | |
| Funzionamento in DC 20 ... 60 V | |
| Frequenza nominale (f) | Circuito Ausiliario 50 / 60 Hz |
| Circuito di Controllo 50 / 60 Hz | |
| Circuito Principale 50 / 60 Hz | |
| Tensione nominale di isolamento (Ui) | acc. to IEC 60947-4-1 690 V |
| acc. to IEC 60947-5-1 690 V | |
| Corrente nominale di funzionamento AC-1 (Ie) | (690 V) 40 °C 25 A |
| (690 V) 60 °C 25 A | |
| (690 V) 70 °C 22 A | |
| Corrente nominale di funzionamento AC-3 (Ie) | (415 V) 60 °C 9 A |
| (440 V) 60 °C 9 A | |
| (500 V) 60 °C 9.5 A | |
| (690 V) 60 °C 7 A | |
| (380 / 400 V) 60 °C 9 A | |
| (220 / 230 / 240 V) 60 °C 9 A | |
| Corrente nominale di funzionamento AC-3e (Ie) | (415 V) 60 °C 9 A |
| (440 V) 60 °C 9 A | |
| (500 V) 60 °C 9.5 A | |
| (690 V) 60 °C 7 A | |
| (380 / 400 V) 60 °C 9 A | |
| (220 / 230 / 240 V) 60 °C 9 A | |
| Potenza nominale di funzionamento AC-3 (Pe) | (415 V) 4 kW |
| (440 V) 4 kW | |
| (500 V) 5.5 kW | |
| (690 V) 5.5 kW | |
| (380 / 400 V) 4 kW | |
| (220 / 230 / 240 V) 2.2 kW | |
| Potenza nominale di funzionamento AC-3e (Pe) | (415 V) 4 kW |
| (440 V) 4 kW | |
| (500 V) 5.5 kW | |
| (690 V) 5.5 kW | |
| (380 / 400 V) 4 kW | |
| (220 / 230 / 240 V) 2.2 kW | |
| Tipo di morsetto | Screw Terminals |
| Reparto tecnico UL/CSA | |
| Sezioni dei cavi circuito ausiliario UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Rigid Stranded 1/2x 18-14 AWG | |
| Sezioni dei cavi circuito di controllo UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Rigid Stranded 1/2x 18-14 AWG | |
| Sezioni dei cavi circuito principale UL/CSA | Rigid Solid 1/2x 16-10 AWG |
| Rigid Stranded 1/2x 16-10 AWG | |
| Horsepower Rating NEMA | (115 V AC) Single Phase 1/3 Hp |
| (200 V AC) Three Phase 1-1/2 Hp | |
| (230 V AC) Single Phase 1 Hp | |
| (230 V AC) Three Phase 1-1/2 Hp | |
| (460 V AC) Three Phase 2 Hp | |
| (575 V AC) Three Phase 2 Hp | |
| Portata UL/CSA | (120 V AC) Monofase 0.75 Hp |
| (200 ... 208 V AC) Tre Fasi 2 Hp | |
| (220 ... 240 V AC) Tre Fasi 2 Hp | |
| (240 V AC) Monofase 1.5 Hp | |
| (440 ... 480 V AC) Tre Fasi 5 Hp | |
| (550 ... 600 V AC) Tre Fasi 7.5 Hp | |
| Servizio pilota di elementi di contatto secondo UL508 | A600 |
| Q600 | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SBD250009U1000 |
| Declaration of Conformity - UKCA | 1SBD250040U1000 |
| Certificato UL | UL_20150729-E312527-16-1 |
| Scheda elenco UL | UL_E312527 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 243 mm |
| Profondità imballo livello 1 | 112 mm |
| Altezza imballo livello 1 | 143 mm |
| Peso lordo imballo livello 1 | 0.82 kg |
| EAN imballo livello 1 | 3471522145116 |
| Classificazioni e standard esterni | |
| eClass | V11.0 : 27371205 |
| E-Number (Finland) | 3709764 |
| ETIM 6 | EC000200 - cassetta per apparecchi di comando e segnalazione |
| ETIM 7 | EC000200 - cassetta per apparecchi di comando e segnalazione |
| ETIM 8 | EC000200 - Enclosure for control circuit devices |
| ETIM 9 | EC000200 - Enclosure for control circuit devices |
| Codice categoria granulare IDEA (IGCC) | 4727 >> Motor starter controls |
| UNSPSC | 39121521 |
