> SIEMENS>AUTOMATISATION>SIMATIC S7-1200 / F>6GK7277-1AA10-0AA0 SIEMENS Compact Switch Module CSM 1277 pour le raccordement de SIMATIC S7-1200 et de jusq..
ANUNCIAR
Produit précédent Produit suivant

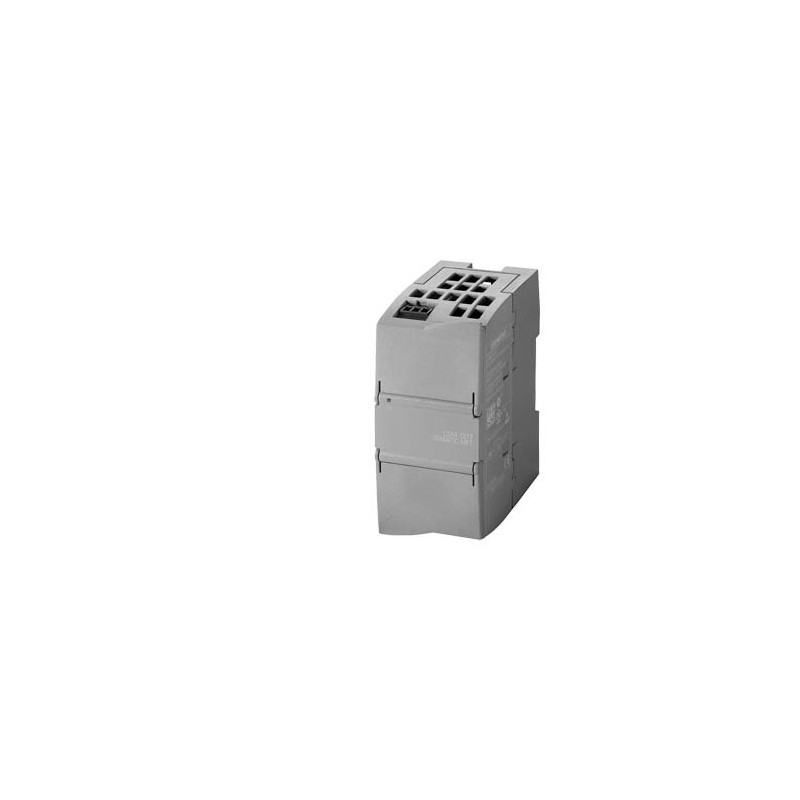

6GK7277-1AA10-0AA0 SIEMENS Compact Switch Module CSM 1277 pour le raccordement de SIMATIC S7-1200 et de jusq.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

6GK7277-1AA10-0AA0 SIEMENS Compact Switch Module CSM 1277 pour le raccordement de SIMATIC S7-1200 et de jusq..

6GK7277-1AA10-0AA0

SIEMENS

Compact Switch Module CSM 1277 pour le raccordement de SIMATIC S7-1200 et de jusqu'à 3 autres abonnés à Industrial Ethernet avec (10/100 Mbit/s); 4 ports RJ45 non managé, non managés, tension d'alimentation ext. 24 V CC diagnostic LED, module S7-1200, y compris manuel électronique sur CD-ROM

Plus de détails


Installation de réseaux de communication > Commutateur de réseau

AUTOMATISATION > SIMATIC S7-1200 / F

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $311.91
Prix unitaire: $311.91
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC000734 - Commutateur de réseau

Valeur Unité
nombre de ports Mini GBIC 40 Gbit/s (EF012061) -
power over Ethernet (EF009714) -
nombre de ports POF 100 Mbit/s (EF009895) -
puissance max. PoE (EF009716) -W
nombre de ports Mini GBIC 100 Gbit/s (EF012062) -
nombre de ports RJ45 10 Gbit/s (EF012063) -
Ethernet (EF003535) true
nombre de ports RJ45 10/100 Mbit/s (EF003549) 4
nombre de ports RJ45 10/100/1000 Mbit/s (EF004316) 0
nombre de ports RJ45 1000 Mbit/s (EF000902) 0
nombre de ports Mini GBIC 10 Gbit/s (EF008850) -
nombre de ports Mini GBIC 100/1 000 Mbit/s (EF008849) -
nombre de ports Mini GBIC 1 000 Mbit/s (EF004321) 0
nombre de ports combinés RJ45/Mini GBIC (EF004849) 0
nombre de ports GBIC 1 000 Mbit/s (EF004318) 0
nombre de ports M12 10/100 Mbit/s (EF004315) 0
nombre de ports SC 100 Mbit/s (EF000900) 0
nombre de ports SC 1 000 Mbit/s (SX) (EF003551) 0
nombre de ports SC 1 000 Mbit/s (LX) (EF003552) 0
nombre de ports ST 100 Mbit/s (EF000923) -
nombre de ports POF 1000 Mbit/s (EF009910) -
nombre de ports PoE (EF009715) -
nombre d'autres ports (EF007643) 0
mode de pose (EF000003) autre
nombre de commutateurs empilables max. (EF003598) 0
nombre de fentes de module (EF003597) 0
couche 2 (EF004883) true
couche 3 (EF004884) false
gérable (EF004912) false
indice de protection (IP) (EF005474) IP20
hauteur (EF000040) 100.0mm
largeur (EF000008) 45.0mm
profondeur (EF000049) 75.0mm


Compact Switch Module CSM 1277 pour le raccordement de SIMATIC S7-1200 et de jusqu'à 3 autres abonnés à Industrial Ethernet avec (10/100 Mbit/s); 4 ports RJ45 non managé, non managés, tension d'alimentation ext. 24 V CC diagnostic LED, module S7-1200, y compris manuel électronique sur CD-ROM
Désignation type de produitSCALANCE CSM 1277
Vitesse de transmission
Vitesse de transmission10 Mbit/s, 100 Mbit/s
Interfaces / pour communication / intégré
Nombre de raccordements électriques
● pour constituants réseau et terminaux4
Nombre de ports SC 100 Mbit/s
● pour multimode0
Nombre de ports LC 1000 Mbits/s
● pour multimode0
● pour monomode (LD)0
Interfaces / autres
Nombre de raccordements électriques
● pour alimentation1
Type du raccordement électrique
● pour alimentationBornier à 3 points
Tension d'alimentation, courant absorbé, puissance dissipée
Type de tension / 1 / de la tension d'alimentationDC
● Tension d'alimentation / 1 / Valeur nominale24 V
● Puissance dissipée [W] / 1 / Valeur nominale1,6 W
● Tension d'alimentation / 1 / Valeur assignée19,2 ... 28,8 V
● Courant absorbé / 1 / max.0,07 A
● Constituant du produit / 1 / Protection sur entrée d'alimentationOui
Conditions ambiantes
Température ambiante
● en service0 ... 60 °C
● à l'entreposage-40 ... +70 °C
● pendant le transport-40 ... +70 °C
Humidité relative
● pour 25 °C / sans condensation / en service / max.95 %
Indice de protection IPIP20
Forme de construction, dimensions et poids
Forme de constructionDesign SIMATIC S7-1200
Largeur45 mm
Hauteur100 mm
Profondeur75 mm
Poids net0,15 kg
Mode de fixation
● Montage sur rail DIN 35 mmOui
● montage muralOui
● Montage sur profilé-support S7-300Non
● Montage sur profilé-support S7-1500Non
Fonctions produit / Gestion, configuration, ingénierie
Fonction produit
● Mirroring multiportsNon
Fonction produit / Switch-managedNon
Fonctions produit / Redondance
Fonction produit
● Parallel Redundancy Protocol (PRP)/Utilisation dans réseau PRPOui
● Parallel Redundancy Protocol (PRP)/Redundant Network Access (RNA)Non
Normes, spécifications, homologations
Norme
● pour FMFM3611: Class 1, Divison 2, Group A, B, C, D / T.., CL.1, Zone 2, GP. IIC, T.. Ta
● pour zone ExEN 600079-15:2005, EN 600079-0:2006, II 3 G Ex nA II T4, KEMA 08 ATEX 0003 X
● pour sécurité / de CSA et ULUL 508, CSA C22.2 Nr. 142
● pour niveau d'émissionEN 61000-6-4 (Class A)
● pour immunité aux perturbationsEN 61000-6-2
MTBF273 y
Normes, spécifications, homologations / Environnements dangereux
Justification de qualification / Marquage CEOui
Normes, spécifications, homologations / autres
Justification de qualificationEN 61000-6-2, EN 61000-6-4
● C-TickOui
● Homologation KCNon
Normes, spécifications, homologations / Classification des navires
Société de classification des navires
● American Bureau of Shipping Europe Ltd. (ABS)Oui
● Bureau Veritas (BV)Oui
● Det Norske Veritas (DNV)Oui
● Germanischer Lloyd (GL)Non
● Lloyds Register of Shipping (LRS)Oui
● Nippon Kaiji Kyokai (NK)Oui
● Polski Rejestr Statkow (PRS)Non
● Royal Institution of Naval Architects (RINA)Non
Plus d'informations / Liens Internet
Lien Internet
● vers site Internet : Aide à la sélection SIMATIC NET SELECTION TOOLhttp://www.siemens.com/snst
● vers site Internet : Communication industriellehttp://www.siemens.com/simatic-net
● vers site Internet : Industry Mallhttps://mall.industry.siemens.com
● vers site Internet : Centre d'information et de téléchargementshttp://www.siemens.com/industry/infocenter
● vers site Internet : Base de données d'imageshttp://automation.siemens.com/bilddb
● vers site Internet : CAx-Download-Managerhttp://www.siemens.com/cax
● vers site Internet : Assistance en ligne Industryhttps://support.industry.siemens.com
Notes relatives à la sécurité
Notes relatives à la sécuritéSiemens commercialise des produits et solutions comprenant des fonctions de sécurité industrielle qui contribuent à une exploitation sûre des installations, solutions, machines, équipements et/ou réseaux. Ces fonctions jouent un rôle important dans un système global de sécurité industrielle. Dans cette optique, les produits et solutions Siemens font l’objet de développements continus. Siemens vous recommande donc vivement de vous tenir régulièrement informé des mises à jour des produits. Pour garantir une exploitation fiable des produits et solutions Siemens, il est nécessaire de prendre des mesures de protection adéquates (par ex. concept de protection des cellules) et d’intégrer chaque composant dans un système de sécurité industrielle global et moderne. Tout produit tiers utilisé devra également être pris en considération. Pour plus d’informations sur la sécurité industrielle, rendez-vous sur http://www.siemens.com/industrialsecurity. Veuillez vous abonner à la newsletter d’un produit particulier afin d’être informé des mises à jour dès qu’elles surviennent. Pour plus d’informations, rendez-vous sur http://support.automation.siemens.com. (V3.4)
dernière modification :24-08-2020


Produit
Numéro d'article6GK7277-1AA10-0AA0
Description d'articleCompact Switch Module CSM 1277 pour le raccordement de SIMATIC S7-1200 et de jusqu'à 3 autres abonnés à Industrial Ethernet avec (10/100 Mbit/s); 4 ports RJ45 non managé, non managés, tension d'alimentation ext. 24 V CC diagnostic LED, module S7-1200, y compris manuel électronique sur CD-ROM
Famille de produitCSM 1277 non managé
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix5P1
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)1 Jour(s)
Poids Net par quantité0.225 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage1.00 x 1.00 x 1.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4019169854399
UPC040892607208
N° d'Export85176200
Rubrique catalogue (PDF)IK
Groupe de produit2415
Group CodeR320
Pays d'origineAllemagne
Conformité à la directive RoHSLe produit est RoHS-compliant
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass619-17-01-06
eClass7.119-17-01-06
eClass819-17-01-06
eClass919-17-01-06
eClass9.119-17-01-06
ETIM4EC000734
ETIM5EC000734
ETIM6EC000734
ETIM7EC000734
IDEA46817
UNSPSC1443-22-26-12
UNSPSC1543-22-26-12

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6GK7277-1AA10-0AA0 6GK7277-1AA10-0AA0 FR_6GK7277-1AA10-0AA0.pdf 129 Kbytes 6GK7277-1AA10-0AA0 6GK7277-1AA10-0AA0 FR_6GK7277-1AA10-0AA0.pdf
