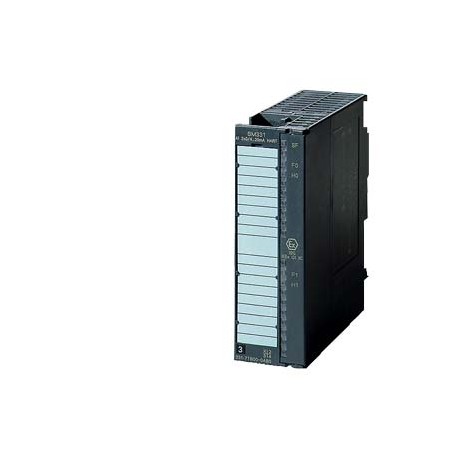

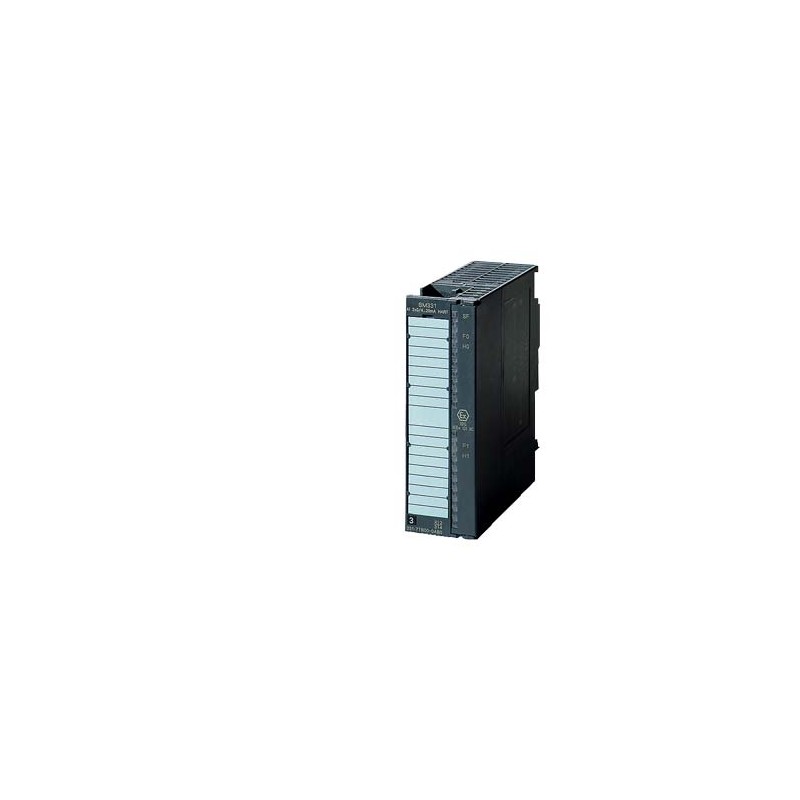

6ES7331-7TF01-0AB0 SIEMENS SIMATIC DP, entrée analogique HART SM 331, 8 entrées analogiques, 0/4 20 mA HART,.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

6ES7331-7TF01-0AB0 SIEMENS SIMATIC DP, entrée analogique HART SM 331, 8 entrées analogiques, 0/4 20 mA HART,..

6ES7331-7TF01-0AB0

SIEMENS

SIMATIC DP, entrée analogique HART SM 331, 8 entrées analogiques, 0/4 - 20 mA HART, pour ET200M avec IM153-2, 1 x 20 pôles, fonctions : mise à jour du firmware, variables secondaires HART, redondance, tampon de diagnostic local avec horodatage,

Plus de détails


AUTOMATISATION > SIMATIC S7-300 Périphérie

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001596 - Bus de terrain, périphérie déc. - module entrée/sortie analogique

Valeur Unité
protocole pris en charge pour PROFIsafe (EF007526) -
tension d'alimentation CA 60 Hz (EF007533) -V
protocole pris en charge pour PROFINET IO (EF007525) -
SIL conformément à IEC 61508 (EF009889) -
type de tension d’alimentation (EF002991) -
tension d'alimentation CA 50 Hz (EF007532) -V
degré de protection (NEMA) (EF011959) -
niveau de performance selon EN ISO 13849-1 (EF007399) -
catégorie selon EN 954-1 (EF006782) -
tension d'alimentation CC (EF007534) ['20.4', '28.8']V
entrée, courant (EF003204) true
entrée, tension (EF003205) false
entrée, résistance (EF003206) false
entrée, thermomètre à résistance (EF003207) false
entrée, thermo-élément (EF003208) false
signal d'entrée configurable (EF003209) true
résolution des entrées analogiques (EF003575) 16Bit
sortie, courant (EF003212) -
sortie, tension (EF003213) -
signal de sortie configurable (EF003214) -
résolution des sorties analogiques (EF003577) -Bit
nombre d’entrées analogiques (EF001994) 8
nombre de sorties analogiques (EF001995) 0
entrées analogiques configurables (EF008518) true
sorties analogiques configurables (EF008519) -
nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
nombre d'interfaces matérielles PROFINET (EF006932) 0
nombre d'interfaces matérielles en série RS-232 (EF003021) 0
nombre d'interfaces matérielles en série RS-422 (EF003022) 0
nombre d'interfaces matérielles en série RS-485 (EF003023) 0
nombre d'interfaces matérielles en série TTY (EF003024) 0
nombre d'interfaces matérielles parallèles (EF003026) 0
nombre d'interfaces matérielles Wireless (EF006933) 0
nombre d'interfaces matérielles USB (EF003025) 0
nombre d'autres interfaces matérielles (EF003027) 0
protocole pris en charge pour TCP/IP (EF003050) false
protocole pris en charge pour PROFIBUS (EF003052) true
protocole pris en charge pour CAN (EF003053) false
protocole pris en charge pour INTERBUS (EF003054) false
protocole pris en charge pour ASI (EF003051) false
supporte le protocole KNX (EF003055) false
supporte protocole Modbus (EF003057) false
protocole pris en charge pour Data-Highway (EF003058) false
supporte le protocole DeviceNet (EF003059) false
protocole pris en charge pour SUCONET (EF003060) false
protocole pris en charge pour LON (EF003017) false
protocole pris en charge pour PROFINET CBA (EF007524) false
protocole pris en charge pour SERCOS (EF006657) false
protocole pris en charge pour Foundation Fieldbus (EF007522) false
protocole pris en charge pour EtherNet/IP (EF007521) false
protocole pris en charge pour AS-Interface Safety at Work (EF007519) false
protocole pris en charge pour DeviceNet Safety (EF007520) false
protocole pris en charge pour INTERBUS-Safety (EF006662) false
protocole pris en charge pour SafetyBUS p (EF007527) false
protocole pris en charge pour autres systèmes de bus (EF003062) true
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
maître IO-Link (EF007298) false
composants système (EF004118) true
indice de protection (IP) (EF005474) IP20
finition du raccordement électrique (EF003961) raccordement par borne à ressort/vis
raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) false
montage possible sur barres profilées (EF003972) true
montage mural/direct possible (EF007020) true
encastrement frontal possible (EF007016) true
montage sur rack possible (EF007018) false
adapté aux fonctions de sécurité (EF001597) false
matériel associé (Ex ia) (EF004141) false
matériel associé (Ex ib) (EF004142) false
catégorie de protection contre les explosions pour le gaz (EF003997) protection contre les explosions de gaz ATEX, cat.3G
catégorie de protection contre les explosions pour la poussière (EF003998) sans
largeur (EF000008) 40.0mm
hauteur (EF000040) 125.0mm
profondeur (EF000049) 117.0mm


SIMATIC DP, entrée analogique HART SM 331, 8 entrées analogiques, 0/4 - 20 mA HART, pour ET200M avec IM153-2, 1 x 20 pôles, fonctions : mise à jour du firmware, variables secondaires HART, redondance, tampon de diagnostic local avec horodatage,
Tension d'alimentation
Tension de charge L+
● Valeur nominale (CC)24 V
● Protection contre l'inversion de polaritéOui
Courant d'entrée
sur tension de charge L+ (sans charge), maxi20 mA
sur bus interne 5 V CC, maxi120 mA
Tension de sortie
Tension d'alimentation des transmetteurs
● présenteOui
● Valeur nominale (CC)24 V
● résistant aux courts-circuitsOui
● Courant d'alimentation, maxi60 mA
Puissance dissipée
Puissance dissipée, typ.1,5 W
Entrées analogiques
Nombre d'entrées analogiques8
Courant d'entrée admissible pour entrée de courant (limite de destruction), maxi40 mA
Etendues d'entrée (valeurs nominales), courants
● 0 à 20 mAOui
— Résistance d'entrée (0 à 20 mA)140 Ω
● -20 mA à +20 mA
— Résistance d'entrée (-20 mA à +20 mA)140 Ω
● 4 mA à 20 mA
— Résistance d'entrée (4 mA à 20 mA)140 Ω
Longueur de câble
● blindé, maxi800 m
Formation des valeurs analogiques pour les entrées
Principe de mesureSigma delta
Temps d'intégration et de conversion/résolution par voie
● Résolution avec domaine de dépassement (bits avec signe), maxi16 bit
● Temps d'intégration paramétrableOui
● Temps d'intégration (ms)20 ms pour 50 Hz ; 16,6 ms pour 60 Hz ; 100 ms pour 100 Hz
● Temps de conversion de base y compris temps d'intégration (ms)55 ms @ 60 Hz, 65 ms @ 50 Hz, 305 ms @ 100 Hz
● Réjection des tensions perturbatrices pour fréquence perturbatrice f1 en Hz10/50/60 Hz
Lissage des valeurs de mesure
● paramétrableOui
● Niveau: néantOui
● Niveau: faibleOui
● Niveau: moyenOui
● Niveau: fortOui
Capteurs
Raccordement des capteurs de signaux
● pour mesure de courant comme transmetteur de mesure 2 filsOui
● pour mesure de courant comme transmetteur de mesure 4 filsOui
Défauts/Précisions
Limite d'erreur pratique dans toute la plage de température
● Courant, rapporté à l'étendue d'entrée, (+/-)0,15 %
Limite d'erreur de base (limite d'erreur pratique à 25°C)
● Courant, rapporté à l'étendue d'entrée, (+/-)0,1 %
Alarmes/diagnostic/information d'état
Fonctions de diagnosticOui
Alarmes
● Alarme de diagnosticOui
● Alarme de dépassement de seuilOui
Signalisation de diagnostic par LED
● Signalisation groupée de défaut SF (rouge)Oui
● Signalisation de voie en défaut F (rouge)Oui
Séparation galvanique
Séparation galvanique entrées analogiques
● entre les voiesNon
● entre voies et bus interneOui
Isolation
Isolation vérifiée avec500 V CC
Degré et classe de protection
Indice de protection IPIP20
Connectique
Connecteur frontal requis20 points
Dimensions
Largeur40 mm
Hauteur125 mm
Profondeur117 mm
Poids
Poids approx.205 g
dernière modification :24-08-2020


Produit
Numéro d'article6ES7331-7TF01-0AB0
Description d'articleSIMATIC DP, entrée analogique HART SM 331, 8 entrées analogiques, 0/4 - 20 mA HART, pour ET200M avec IM153-2, 1 x 20 pôles, fonctions : mise à jour du firmware, variables secondaires HART, redondance, tampon de diagnostic local avec horodatage,
Famille de produitModule d'entrées analogiques avec HART
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix280
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99H
Délai Appro Fsseur (hors transport)1 Jour(s)
Poids Net par quantité0.250 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage13.20 x 15.40 x 5.10
Unité de mesure de l'emballageCM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4025515075813
UPC662643401455
N° d'Export85389091
Rubrique catalogue (PDF)ST73
Groupe de produit2488
Group CodeR116
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 25.11.2009
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-01
eClass7.127-24-26-01
eClass827-24-26-01
eClass927-24-26-01
eClass9.127-24-26-01
ETIM4EC001596
ETIM5EC001596
ETIM6EC001596
ETIM7EC001596
IDEA43562
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05
