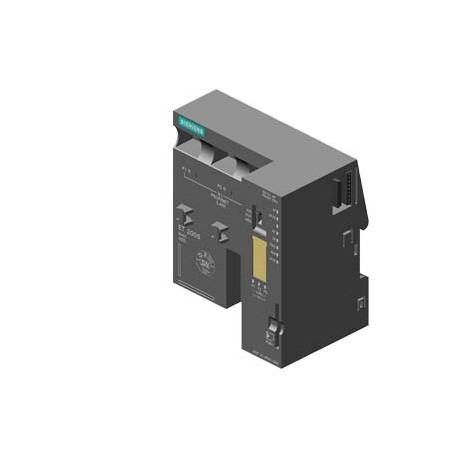

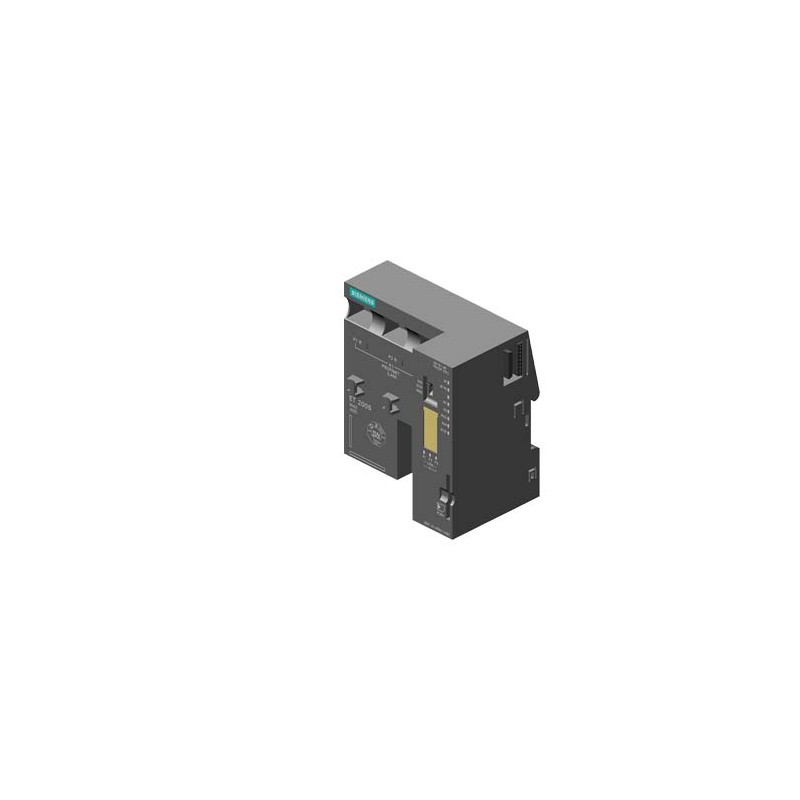

6ES7151-8FB01-0AB0 SIEMENS SIMATIC DP, IM151-8F PN/DP CPU pour ET200S, 256 Ko de mémoire de travail, interfa..
6ES7151-8FB01-0AB0
SIEMENS
SIMATIC DP, IM151-8F PN/DP CPU pour ET200S, 256 Ko de mémoire de travail, interface PROFINET int. (avec trois ports RJ45) en tant que contrôleur IO/I-Device sans pile, MMC nécessaire
Commande industrielle API > Bus de terrain, périphérie déc. - unité de base
AUTOMATISATION > SIMATIC - Produit S7 discontinué
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS
Les plus vendus
▲En savoir plus
▲ETIM: EC001603 - Bus de terrain, périphérie déc. - unité de base
| Valeur | Unité | |
|---|---|---|
| avec alimentation intégrée (EF003338) | false | |
| tension d'entrée CA 50 Hz (EF007118) | ['-', '-'] | V |
| tension d'entrée CA 60 Hz (EF007119) | ['-', '-'] | V |
| tension d'entrée CC (EF007120) | ['20.4', '28.8'] | V |
| type de tension d'entrée (EF003033) | DC | |
| courant d'entrée max. à CA 50 Hz (EF007360) | - | A |
| courant d'entrée max. à CA 60 Hz (EF007361) | - | A |
| courant d'entrée max. CC (EF007362) | 0.352 | A |
| tension de sortie CA 50 Hz (EF006999) | ['-', '-'] | V |
| tension de sortie CA 60 Hz (EF007000) | ['-', '-'] | V |
| tension de sortie CC (EF007001) | ['-', '-'] | V |
| type de tension de sortie (EF008222) | - | |
| courant de sortie max. à CA 50 Hz (EF007351) | - | A |
| courant de sortie max. à CA 60 Hz (EF007352) | - | A |
| courant de sortie max. CC (EF007353) | - | A |
| nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 1 | |
| nombre d'interfaces matérielles PROFINET (EF006932) | 3 | |
| nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 | |
| nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 | |
| nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 | |
| nombre d'interfaces matérielles en série TTY (EF003024) | 0 | |
| nombre d'interfaces matérielles USB (EF003025) | 0 | |
| nombre d'interfaces matérielles parallèles (EF003026) | 0 | |
| nombre d'interfaces matérielles Wireless (EF006933) | 0 | |
| nombre d'autres interfaces matérielles (EF003027) | 0 | |
| avec interface optique (EF003028) | false | |
| protocole pris en charge pour TCP/IP (EF003050) | true | |
| protocole pris en charge pour PROFIBUS (EF003052) | false | |
| protocole pris en charge pour CAN (EF003053) | false | |
| protocole pris en charge pour INTERBUS (EF003054) | false | |
| protocole pris en charge pour ASI (EF003051) | false | |
| supporte le protocole KNX (EF003055) | false | |
| supporte protocole Modbus (EF003057) | true | |
| protocole pris en charge pour Data-Highway (EF003058) | false | |
| supporte le protocole DeviceNet (EF003059) | false | |
| protocole pris en charge pour SUCONET (EF003060) | false | |
| protocole pris en charge pour LON (EF003017) | false | |
| protocole pris en charge pour SERCOS (EF006657) | false | |
| protocole pris en charge pour PROFINET IO (EF007525) | true | |
| protocole pris en charge pour PROFINET CBA (EF007524) | true | |
| protocole pris en charge pour Foundation Fieldbus (EF007522) | false | |
| protocole pris en charge pour EtherNet/IP (EF007521) | false | |
| protocole pris en charge pour AS-Interface Safety at Work (EF007519) | false | |
| protocole pris en charge pour DeviceNet Safety (EF007520) | false | |
| protocole pris en charge pour INTERBUS-Safety (EF006662) | false | |
| protocole pris en charge pour PROFIsafe (EF007526) | true | |
| protocole pris en charge pour SafetyBUS p (EF007527) | false | |
| protocole pris en charge pour autres systèmes de bus (EF003062) | true | |
| standard radio Bluetooth (EF007178) | false | |
| standard radio WLAN 802.11 (EF007179) | false | |
| standard radio GPRS (EF008523) | false | |
| standard radio GSM (EF008524) | false | |
| standard radio UMTS (EF008525) | false | |
| maître IO-Link (EF007298) | false | |
| composants système (EF004118) | true | |
| indice de protection (IP) (EF005474) | IP20 | |
| nombre de postes d'enfichage (EF003077) | 63 | |
| avec modules enfichables, E/S numérique (EF003078) | true | |
| avec modules enfichables, E/S analogique (EF003079) | true | |
| avec modules enfichables, modules de communication (EF003080) | true | |
| avec modules enfichables, modules de fonction et de technologie (EF003081) | true | |
| avec modules enfichables, modules centraux (EF003082) | true | |
| avec modules enfichables, autres (EF003083) | true | |
| finition du raccordement électrique (EF003961) | raccordement par borne à ressort/vis | |
| avec séparation de potentiel (EF003272) | true | |
| raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | true | |
| coupleur de bus avec montage de station modulaire disponible (EF003990) | true | |
| montage possible sur barres profilées (EF003972) | true | |
| montage mural/direct possible (EF007020) | true | |
| encastrement frontal possible (EF007016) | - | |
| montage sur rack possible (EF007018) | - | |
| adapté aux fonctions de sécurité (EF001597) | true | |
| catégorie selon EN 954-1 (EF006782) | 4 | |
| SIL conformément à IEC 61508 (EF009889) | 3 | |
| niveau de performance selon EN ISO 13849-1 (EF007399) | niveau e | |
| matériel associé (Ex ia) (EF004141) | false | |
| matériel associé (Ex ib) (EF004142) | false | |
| catégorie de protection contre les explosions pour le gaz (EF003997) | protection contre les explosions de gaz ATEX, cat.3G | |
| catégorie de protection contre les explosions pour la poussière (EF003998) | sans | |
| largeur (EF000008) | 120.0 | mm |
| hauteur (EF000040) | 119.5 | mm |
| profondeur (EF000049) | 75.0 | mm |
| SIMATIC DP, IM151-8F PN/DP CPU pour ET200S, 256 Ko de mémoire de travail, interface PROFINET int. (avec trois ports RJ45) en tant que contrôleur IO/I-Device sans pile, MMC nécessaire | ||
| Informations générales | ||
| Version fonctionnelle du matériel | 01 | |
| Version du firmware | V3.2 | |
| Fonction du produit | ||
| ● Mode synchrone | Non | |
| Ingénierie avec | ||
| ● Pack de programmation | à partir de STEP 7 V5.5, Distributed Safety V5.4 SP4 | |
| Tension d'alimentation | ||
| Valeur nominale (CC) | 24 V | |
| Plage admissible, limite inférieure (CC) | 20,4 V | |
| Plage admissible, limite supérieure (CC) | 28,8 V | |
| Protection contre l'inversion de polarité | Oui; contre la destruction | |
| Protection externe des conducteurs d'alimentation (conseillée) | min. 2 A | |
| Temps de maintien sur panne réseau/d'alimentation | ||
| ● Temps de maintien sur panne réseau/d'alimentation | 5 ms | |
| Courant d'entrée | ||
| Courant d'appel, maxi | 1,8 A; typique | |
| I²t | 0,13 A²·s | |
| sur tension d'alimentation 1L+, maxi | 352 mA; 426 mA avec module maître DP | |
| Courant de sortie | ||
| pour bus interne (5 V CC), max. | 700 mA | |
| Puissance dissipée | ||
| Puissance dissipée, typ. | 5,5 W | |
| Mémoire | ||
| Mémoire de travail | ||
| ● Intégré | 256 kbyte; pour le programme et les données | |
| ● extensible | Non | |
| ● Taille de la mémoire rémanente pour blocs de données rémanents | 64 kbyte | |
| Mémoire de chargement | ||
| ● enfichable (MMC) | Oui | |
| ● enfichable (MMC), maxi | 8 Mbyte | |
| ● Gestion des données sur MMC (après dernière programmation), mini | 10 y | |
| Sauvegarde | ||
| ● présente | Oui; assuré par la Micro Memory Card SIMATIC (sans maintenance) | |
| Temps de traitement CPU | ||
| pour opérations sur bits, typ. | 0,06 µs | |
| pour opérations sur mots, typ. | 0,12 µs | |
| pour opérations à virgule fixe, typ. | 0,16 µs | |
| pour opérations à virgule flottante, typ. | 0,59 µs | |
| CPU-blocs | ||
| Nombre de blocs (total) | 1 024; (DB, FC, FB) Le nombre maximal de blocs chargeables peut se trouver réduit par la micro-carte que vous utilisez. | |
| DB | ||
| ● Nombre, maxi | 1 024; Plage de numérotation : 1 à 16000 | |
| ● Taille, maxi | 64 kbyte | |
| FB | ||
| ● Nombre, maxi | 1 024; Plage de numérotation : 0 à 7999 | |
| ● Taille, maxi | 64 kbyte | |
| FC | ||
| ● Nombre, maxi | 1 024; Plage de numérotation : 0 à 7999 | |
| ● Taille, maxi | 64 kbyte | |
| OB | ||
| ● Description | voir liste des opérations S7-300 | |
| ● Taille, maxi | 64 kbyte | |
| ● Nombre d'OB de cycle libres | 1; OB 1 | |
| ● Nombre d'OB d'alarme horaire | 1; OB 10 | |
| ● Nombre d'OB d'alarme temporisée | 2; OB 20, 21 | |
| ● Nombre d'OB d'alarme cyclique | 4; OB 32, 33, 34, 35 | |
| ● Nombre d'OB d'alarme process | 1; OB 40 | |
| ● Nombre d'OB d'alarme DPV1 | 3; OB 55, 56, 57 | |
| ● Nombre d'OB d'isochronisme | 1; OB 61 ; uniquement pour PROFINET | |
| ● Nombre d'OB de démarrage | 1; OB 100 | |
| ● Nombre d'OB d'erreur asynchrone | 6; OB 80, 82, 83, 85, 86, 87 (OB83 uniquement pour périphérie centralisée et PROFINET IO) | |
| ● Nombre d'OB d'erreur synchrone | 2; OB 121, 122 | |
| Profondeur d'imbrication | ||
| ● par classe de priorité | 16 | |
| ● également à l'intérieur d'un OB d'erreur | 4 | |
| Compteurs, temporisations et leur rémanence | ||
| Compteurs S7 | ||
| ● Nombre | 256 | |
| Rémanence | ||
| — réglable | Oui | |
| — Limite inférieure | 0 | |
| — Limite supérieure | 255 | |
| — Par défaut | Z 0 à Z 7 | |
| Plage de comptage | ||
| — réglable | Oui | |
| — Limite inférieure | 0 | |
| — Limite supérieure | 999 | |
| Compteurs CEI | ||
| ● présente | Oui | |
| ● Nature | SFB | |
| ● Nombre | illimité (limitation uniquement par mémoire de travail) | |
| Temporisations S7 | ||
| ● Nombre | 256 | |
| Rémanence | ||
| — réglable | Oui | |
| — Limite inférieure | 0 | |
| — Limite supérieure | 255 | |
| — Par défaut | pas de rémanence | |
| Plage horaire | ||
| — Limite inférieure | 10 ms | |
| — Limite supérieure | 9 990 s | |
| Temporisateurs CEI | ||
| ● présente | Oui | |
| ● Nature | SFB | |
| ● Nombre | illimité (limitation uniquement par mémoire de travail) | |
| Zones de données et leur rémanence | ||
| Mémentos | ||
| ● Nombre, maxi | 256 byte | |
| ● Rémanence existante | Oui | |
| ● Rémanence préréglée | Mo 0 à Mo 15 | |
| ● Nombre de mémentos de cadence | 8; 1 octet de mémento | |
| Blocs de données | ||
| ● Rémanence réglable | Oui; via la propriété "Non Retain" sur DB | |
| ● Rémanence préréglée | Oui | |
| Données locales | ||
| ● par classe de priorité, maxi | 32 768 byte; max. 2048 octets par bloc | |
| Plage d'adresses | ||
| Plage d'adresses de périphérie | ||
| ● Entrées | 2 048 byte | |
| ● Sorties | 2 048 byte | |
| dont décentralisées | ||
| — Entrées | 2 048 byte | |
| — Sorties | 2 048 byte | |
| Mémoire image du processus | ||
| ● Entrées, réglables | 2 048 byte | |
| ● Sorties, réglables | 2 048 byte | |
| ● Entrées, par défaut | 128 byte | |
| ● Sorties, par défaut | 128 byte | |
| Mémoires images process partielles | ||
| ● Nombre de mémoires images process partielles, max. | 1; avec PROFINET IO, la longueur des données utiles est limitée à 1600 octets | |
| Voies TOR | ||
| ● Entrées | 16 336 | |
| — dont centrales | 496 | |
| ● Sorties | 16 336 | |
| — dont centrales | 496 | |
| Voies analogiques | ||
| ● Entrées | 1 021 | |
| — dont centrales | 124 | |
| ● Sorties | 1 021 | |
| — dont centrales | 124 | |
| Configuration matérielle | ||
| Nombre de modules par système, maxi | 63; centralisés | |
| Profilé support | ||
| ● Nombre de rails profilés utilisables | 1 | |
| ● Longueur des rails profilés, maxi | Largeur du poste : ≤ 1 m ou < 2 m | |
| Heure | ||
| Horloge | ||
| ● Horloge matérielle (horloge temps réel) | Oui | |
| ● secourue et synchronisable | Oui | |
| ● Durée de sauvegarde | 6 wk; pour une température ambiante de 40 °C, typ. | |
| ● Ecart journalier, maxi | 10 s; typ. : 2 s | |
| ● Comportement de l'horloge à la mise sous tension | L'horloge continue de fonctionner après la MISE HORS TENSION | |
| ● Comportement de l'horloge après écoulement de la durée de sauvegarde | l'horloge continue de fonctionner après MISE HORS TENSION | |
| Compteur d'heures de fonctionnement | ||
| ● Nombre | 1 | |
| ● Numéro/plage de numéros | 0 | |
| ● Plage de valeurs | 0 à 2^31 heures (en utilisant la SFC 101) | |
| ● Granularité | 1 h | |
| ● rémanent | Oui; doit être redémarré à chaque démarrage à chaud. | |
| Synchronisation de l'heure | ||
| ● pris en charge | Oui | |
| ● sur MPI, maître | Non | |
| ● sur MPI, esclave | Non | |
| ● sur DP, maître | Oui; avec module maître DP | |
| ● sur DP, esclave | Oui; avec module maître DP | |
| ● dans l'AP, maître | Non | |
| ● dans l'AP, esclave | Non | |
| ● sur Ethernet via NTP | Oui; en tant que client | |
| 1. Interface | ||
| Type d'interface | PROFINET | |
| Physique | Ethernet | |
| avec séparation galvanique | Oui | |
| Détermination automatique de la vitesse de transmission | Oui | |
| Autonégociation | Oui | |
| Autocrossing | Oui | |
| Modification de l'adresse IP en service, supportée | Oui | |
| Réalisation physique de l'interface | ||
| ● Nombre de ports | 3; RJ45 | |
| ● Commutateur intégré | Oui | |
| Protocoles | ||
| ● MPI | Non | |
| ● Automate PROFINET IO | Oui; également avec fonctionnalité de périphérique IO | |
| ● Périphérique PROFINET IO | Oui; aussi en même temps avec fonctionnalité de contrôleur IO | |
| ● PROFINET CBA | Oui | |
| ● Maître PROFIBUS DP | Non | |
| ● Esclave PROFIBUS DP | Non | |
| ● Communication IE ouverte | Oui; via TCP/IP, ISO on TCP, UDP | |
| ● Serveur Web | Oui | |
| ● Couplage point à point | Non | |
| Automate PROFINET IO | ||
| ● Vitesse de transmission, maxi | 100 Mbit/s; Duplex intégral | |
| Services | ||
| — Communication PG/OP | Oui | |
| — Routage | Oui; avec module maître DP | |
| — Communication S7 | Oui; avec FB chargeables | |
| — Mode synchrone | Oui; OB 61 ; uniquement avec PROFINET IO | |
| — IRT | Oui | |
| — MRP | Oui | |
| — Shared Device | Oui | |
| — Démarrage prioritaire | Oui | |
| — Nombre de périphériques IO avec démarrage priorisé, max. | 32 | |
| — Nombre de périphériques IO raccordables, max. | 128 | |
| — dont périphériques d'E/S avec IRT, max. | 64 | |
| — dont en ligne, maxi | 64 | |
| — Nombre de périphériques d'E/S avec IRT et l'option "haute flexibilité", maxi | 128 | |
| — dont en ligne, maxi | 61 | |
| — Nombre de périphériques d'E/S raccordables pour RT, maxi | 128 | |
| — dont en ligne, maxi | 128 | |
| — Activation/Désactivation de périphériques d'E/S | Oui | |
| — Nombre de périphériques IO activables/désactivables simultanément, maxi | 8 | |
| — Périphériques d'E/S alternant en cours de fonctionnement (ports partenaire), pris en charge | Oui | |
| — Nombre de périphériques d'E/S par outil, maxi | 8 | |
| — Remplacement d'appareil sans support de données amovible | Oui | |
| — Cycles d'émission | 250 μs, 500 μs,1 ms ; 2 ms, 4 ms (sauf pour IRT avec option "Haute flexibilité") | |
| — Temps de rafraîchissement | La valeur minimale dépend du temps paramétré pour la communication PROFINET IO, du nombre de périphériques IO et du nombre de données utiles configurées. | |
| — Temps de rafraîchissement | 250 µs à 512 ms (selon le mode de fonctionnement ; pour de plus amples informations, voir les instructions de service "Coupleur IM151-8 PN/DP CPU") | |
| Plage d'adresses | ||
| — Entrées, maxi | 2 kbyte | |
| — Sorties, maxi | 2 kbyte | |
| — Cohérence des données utiles, maxi | 1 024 byte; pour PROFINET IO | |
| Périphérique PROFINET IO | ||
| Services | ||
| — Communication PG/OP | Oui | |
| — Routage | Oui | |
| — Communication S7 | Oui; avec FB chargeables | |
| — Mode synchrone | Non | |
| — IRT | Oui | |
| — MRP | Oui | |
| — PROFIenergy | Oui; Avec SFB 73 / 74 préparé pour FB standard PROFIenergy chargeables pour périphérique | |
| — Shared Device | Oui | |
| — Nombre de périphériques IO pour Shared Device, max. | 2 | |
| Mémoire de transfert | ||
| — Entrées, maxi | 1 440 byte; Par contrôleur IO pour Shared Device | |
| — Sorties, maxi | 1 440 byte; Par contrôleur IO pour Shared Device | |
| Cartouches | ||
| — Nombre, maxi | 64 | |
| — Données utiles par cartouche, max. | 1 024 byte | |
| PROFINET CBA | ||
| ● Transfert acyclique | Oui | |
| ● Transfert cyclique | Oui | |
| Communication IE ouverte | ||
| ● Nombre de liaisons, max. | 8 | |
| ● Numéros de ports locaux utilisés du côté système | 0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535 | |
| 2. Interface | ||
| Type d'interface | Interface externe via module maître 6ES7138-4HA00-0AB0 | |
| Physique | RS 485 | |
| avec séparation galvanique | Oui | |
| Alimentation au niveau de l'interface (15 à 30 V CC), maxi | Non | |
| Protocoles | ||
| ● MPI | Non | |
| ● Automate PROFINET IO | Non | |
| ● Périphérique PROFINET IO | Non | |
| ● PROFINET CBA | Non | |
| ● Maître PROFIBUS DP | Oui | |
| ● Esclave PROFIBUS DP | Non | |
| ● Communication IE ouverte | Non | |
| ● Serveur Web | Non | |
| Maître PROFIBUS DP | ||
| ● Vitesse de transmission, maxi | 12 Mbit/s | |
| ● Nombre d'esclaves DP, maxi | 32; par station | |
| Services | ||
| — Communication PG/OP | Oui | |
| — Routage | Oui | |
| — Communication par données globales | Non | |
| — Communication de base S7 | Oui; uniquement blocs I | |
| — Communication S7 | Oui | |
| — Communication S7, en tant que client | Non | |
| — Communication S7, en tant que serveur | Oui | |
| — Equidistance | Oui | |
| — Mode synchrone | Non | |
| — SYNC/FREEZE | Oui | |
| — Activation/Désactivation d'esclaves DP | Oui | |
| — Nombre d'esclaves DP activables/désactivables simultanément, maxi | 8 | |
| — Echange direct de données (inter-esclaves) | Oui | |
| — DPV1 | Oui | |
| Plage d'adresses | ||
| — Entrées, maxi | 2 048 byte | |
| — Sorties, maxi | 2 048 byte | |
| Données utiles par esclave DP | ||
| — Entrées, maxi | 244 byte | |
| — Sorties, maxi | 244 byte | |
| Protocoles | ||
| Mode redondant | ||
| Redondance des média | ||
| — Temps de commutation en cas de rupture de câble, typ. | 200 ms; PROFINET MRP | |
| — Nombre d'abonnés dans l'anneau, max. | 50 | |
| Communication IE ouverte | ||
| ● TCP/IP | Oui; via interface PROFINET intégrée et FB chargeables | |
| — Nombre de liaisons, max. | 8 | |
| — Longueur de données pour le type de liaison 01H, maxi | 1 460 byte | |
| — Longueur de données pour le type de liaison 11H, maxi | 32 768 byte | |
| — plusieurs liaisons passives par port, supportées | Oui | |
| ● ISO-on-TCP (RFC1006) | Oui; via interface PROFINET intégrée et FB chargeables | |
| — Nombre de liaisons, max. | 8 | |
| — Longueur de données, maxi | 32 768 byte | |
| ● UDP | Oui; via interface PROFINET intégrée et FB chargeables | |
| — Nombre de liaisons, max. | 8 | |
| — Longueur de données, maxi | 1 472 byte | |
| Serveur Web | ||
| ● pris en charge | Oui | |
| ● Pages Web définies utilisateur | Oui | |
| ● Nombre de clients HTTP | 5 | |
| Fonctions de communication | ||
| Communication PG/OP | Oui | |
| Routage d'enregistrements | Oui; avec module maître DP | |
| Communication par données globales | ||
| ● pris en charge | Non | |
| Communication de base S7 | ||
| ● pris en charge | Oui; uniquement blocs I | |
| ● Données utiles par requête, maxi | 76 byte | |
| ● Données utiles par requête (dont cohérentes), maxi | 76 byte | |
| Communication S7 | ||
| ● pris en charge | Oui | |
| ● en tant que serveur | Oui | |
| ● en tant que client | Oui; via interface PROFINET intégrée et FB chargeables | |
| ● Données utiles par requête, maxi | voir l'Aide en ligne de STEP 7 (Paramètres communs des SFB/FB et des SFC/FC de la communication S7) | |
| PROFINET CBA (avec la charge de communication réglée) | ||
| ● Réglage de la charge de communication de la CPU | 50 % | |
| ● Nombre de partenaires de connexion à distance | 32 | |
| ● Nombre de fonctions maître/esclave | 30 | |
| ● Somme de tous les raccordements maître/esclave | 1 000 | |
| ● Longueur de données de tous les raccordements maître/esclave entrants, maxi | 4 000 byte | |
| ● Longueur de données de tous les raccordements maître/esclave sortants, maxi | 4 000 byte | |
| ● Nombre de connexions PROFIBUS et internes aux appareils | 500 | |
| ● Longueur de données des connexions PROFIBUS et internes aux appareils, maxi | 4 000 byte | |
| ● Longueur de données par raccordement, max. | 1 400 byte | |
| Connexions distantes avec transmission acyclique | ||
| — Intervalle de scrutation, min. | 500 ms | |
| — Nombre de connexions entrantes | 100 | |
| — Nombre de connexions sortantes | 100 | |
| — Longueur de données de toutes les connexions entrantes, maxi | 2 000 byte | |
| — Longueur de données de toutes les connexions sortantes, maxi | 2 000 byte | |
| — Longueur de données par raccordement, max. | 1 400 byte | |
| Connexions distantes avec transmission cyclique | ||
| — Fréquence de transfert: Intervalle de transmission, mini | 1 ms | |
| — Nombre de connexions entrantes | 200 | |
| — Nombre de connexions sortantes | 200 | |
| — Longueur de données de toutes les connexions entrantes, maxi | 2 000 byte | |
| — Longueur de données de toutes les connexions sortantes, maxi | 2 000 byte | |
| — Longueur de données par raccordement, max. | 450 byte | |
| Variables HMI via PROFINET (acyclique) | ||
| — Nombre de stations pouvant être déclarées pour variables HMI (PN OPC/iMap) | 3; 2x PN OPC/1x iMap | |
| — Mise à jour des variables HMI | 500 ms | |
| — Nombre de variables HMI | 200 | |
| — Longueur de données de toutes les variables HMI, maxi | 2 000 byte | |
| Fonctionnalité Proxy PROFIBUS | ||
| — pris en charge | Oui | |
| — Nombre d'appareils PROFIBUS couplés | 16 | |
| — Longueur de données par raccordement, max. | 240 byte; en fonction de l'esclave | |
| Serveur iPAR | ||
| ● pris en charge | Oui | |
| Nombre de liaisons | ||
| ● total | 12 | |
| ● utilisables pour communication PG | 11 | |
| — réservées pour communication PG | 1 | |
| — réglables pour communication PG, mini | 1 | |
| — réglables pour communication PG, maxi | 11 | |
| ● utilisables pour communication OP | 11 | |
| — réservées pour communication OP | 1 | |
| — réglables pour communication OP, min. | 1 | |
| — réglables pour communication OP, maxi | 11 | |
| ● utilisables pour communication de base S7 | 10 | |
| — réservées pour communication de base S7 | 0 | |
| — réglables pour communication de base S7, min. | 0 | |
| — réglables pour communication de base S7, maxi | 10 | |
| ● utilisables pour communication S7 | 10; avec FB chargeables | |
| — réglables pour communication S7, maxi | 10 | |
| ● Nombre d'instances au total, maxi | 32 | |
| ● utilisables pour le routage | 4; max. | |
| Fonctions de signalisation S7 | ||
| Nombre de stations pouvant être déclarées pour les fonctions de signalisation, max. | 12; en fonction des liaisons configurées pour la communication PG/OP et de base S7 | |
| Messages de diagnostic du processus | Oui; ALARM_S, ALARM_SC, ALARM_SQ, ALARM_D, ALARM_DQ | |
| Blocs d'alarme S actifs simultanément, maxi | 300 | |
| Fonctions de test et de mise en service | ||
| Etat du bloc | Oui; jusqu'à 2 en même temps | |
| Pas unique | Oui | |
| Nombre de points d'arrêt | 4 | |
| Visualisation/forçage | ||
| ● Visualisation/forçage de variables | Oui | |
| ● Variables | Entrées, sorties, mémentos, DB, temporisations, compteurs | |
| ● Nombre de variables, max. | 30 | |
| — dont pour Visualiser variables, maxi | 30 | |
| — dont pour Forcer variables, maxi | 14 | |
| Forçage permanent | ||
| ● Forçage permanent | Oui | |
| ● Forçage permanent, variables | E/S | |
| ● Nombre de variables, max. | 10 | |
| Tampon de diagnostic | ||
| ● présente | Oui | |
| ● Nombre d'entrées, max. | 500 | |
| — réglable | Non | |
| — dont protégé en cas de panne secteur | 100; seules les 100 dernières inscriptions sont rémanentes | |
| Alarmes/diagnostic/information d'état | ||
| Alarmes | Oui | |
| Fonctions de diagnostic | Oui | |
| Signalisation de diagnostic par LED | ||
| ● pour maintenance | Oui; MT | |
| ● Défaut de bus BF (rouge) | Oui; BF-PN | |
| ● Signalisation groupée de défaut SF (rouge) | Oui | |
| ● Surveillance de l'alimentation 24 V ON (verte) | Oui | |
| ● Activité du bus PROFINET (verte) | Oui; P1-/P2-/P3-Link | |
| Séparation galvanique | ||
| entre PROFIBUS DP et tous les autres circuits | Oui | |
| Isolation | ||
| Isolation vérifiée avec | 500 V CC | |
| Degré et classe de protection | ||
| Indice de protection IP | IP20 | |
| Configuration | ||
| Logiciel de configuration | ||
| ● STEP 7 | Oui; à partir de V 5.5 | |
| Programmation | ||
| ● Jeu d'opérations | voir liste des opérations | |
| ● Niveaux de parenthèses | 8 | |
| ● Fonctions système (SFC) | voir liste des opérations | |
| ● Blocs fonctionnels système (SFB) | voir liste des opérations | |
| Langage de programmation | ||
| — CONT | Oui | |
| — LOG | Oui | |
| — LIST | Oui | |
| — SCL | Oui; en option | |
| — CFC | Oui; en option | |
| — GRAPH | Oui; en option | |
| — HiGraph® | Oui; en option | |
| Protection du savoir-faire | ||
| ● Protection des programmes utilisateur / protection par mot de passe | Oui | |
| ● Cryptage des blocs | Oui; avec S7-Block Privacy | |
| Surveillance du temps de cycle | ||
| ● Limite inférieure | 1 ms | |
| ● Limite supérieure | 6 000 ms | |
| ● réglable | Oui | |
| ● Par défaut | 150 ms | |
| Dimensions | ||
| Largeur | 120 mm; Module maître DP : 35 mm | |
| Hauteur | 119,5 mm | |
| Profondeur | 75 mm | |
| Poids | ||
| Poids approx. | 320 g; Module maître DP : env. 100 g | |
| dernière modification : | 19-08-2020 | |
| Produit | ||||||||||||||||||||||||||||||||||||||||
| Numéro d'article | 6ES7151-8FB01-0AB0 | |||||||||||||||||||||||||||||||||||||||
| Description d'article | SIMATIC DP, IM151-8F PN/DP CPU pour ET200S, 256 Ko de mémoire de travail, interface PROFINET int. (avec trois ports RJ45) en tant que contrôleur IO/I-Device sans pile, MMC nécessaire | |||||||||||||||||||||||||||||||||||||||
| Famille de produit | IM 151-8 F PN/DP CPU | |||||||||||||||||||||||||||||||||||||||
| Cycle de vie du produit (PLM) | PM300:Active Product | |||||||||||||||||||||||||||||||||||||||
| Données Prix | ||||||||||||||||||||||||||||||||||||||||
| Groupe de prix | 241 | |||||||||||||||||||||||||||||||||||||||
| Coefficient Metal | Nullement | |||||||||||||||||||||||||||||||||||||||
| Informations Livraison | ||||||||||||||||||||||||||||||||||||||||
| Caractéristiques d'exportation | AL : N / ECCN : EAR99H | |||||||||||||||||||||||||||||||||||||||
| Délai Appro Fsseur (hors transport) | 10 Jour(s) | |||||||||||||||||||||||||||||||||||||||
| Poids Net par quantité | 0.396 kg | |||||||||||||||||||||||||||||||||||||||
| Dimensions Produit (largeur x Longueur x Hauteur) | Indisponible. | |||||||||||||||||||||||||||||||||||||||
| Dimension emballage | 13.20 x 15.30 x 9.10 | |||||||||||||||||||||||||||||||||||||||
| Unité de mesure de l'emballage | CM | |||||||||||||||||||||||||||||||||||||||
| Quantité | 1 Pc | |||||||||||||||||||||||||||||||||||||||
| Quantité par emballage | 1 | |||||||||||||||||||||||||||||||||||||||
| Informations produit supplémentaires | ||||||||||||||||||||||||||||||||||||||||
| EAN | 4025515078753 | |||||||||||||||||||||||||||||||||||||||
| UPC | 040892692839 | |||||||||||||||||||||||||||||||||||||||
| N° d'Export | 85389091 | |||||||||||||||||||||||||||||||||||||||
| Rubrique catalogue (PDF) | ST76 | |||||||||||||||||||||||||||||||||||||||
| Groupe de produit | 4A9E | |||||||||||||||||||||||||||||||||||||||
| Group Code | R111 | |||||||||||||||||||||||||||||||||||||||
| Pays d'origine | Allemagne | |||||||||||||||||||||||||||||||||||||||
| Conformité à la directive RoHS | Conforme directive RoHS depuis :: 21.05.2010 | |||||||||||||||||||||||||||||||||||||||
| Classe de produit | A: problem-free, re-useable at short notice | |||||||||||||||||||||||||||||||||||||||
| Directive environnementale DEEE : | Oui | |||||||||||||||||||||||||||||||||||||||
| Art. 33 REACH : Obligation d'information sur la liste des substances candidates |
| |||||||||||||||||||||||||||||||||||||||
| Classification | ||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
|
| PDF CATALOGUE SIEMENS EN.pdf | 104 Mbytes |
|
| 6ES7151-8FB01-0AB0 6ES7151-8FB01-0AB0 FR_6ES7151-8FB01-0AB0.pdf | 168 Kbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
