6AG1138-4DA04-2AB0 SIEMENS SIPLUS ET 200S EM 1 compt. 24V/ 100 -25...+60°C basé sur 6ES7138-4DA04-0AB0 Agrandir l'image

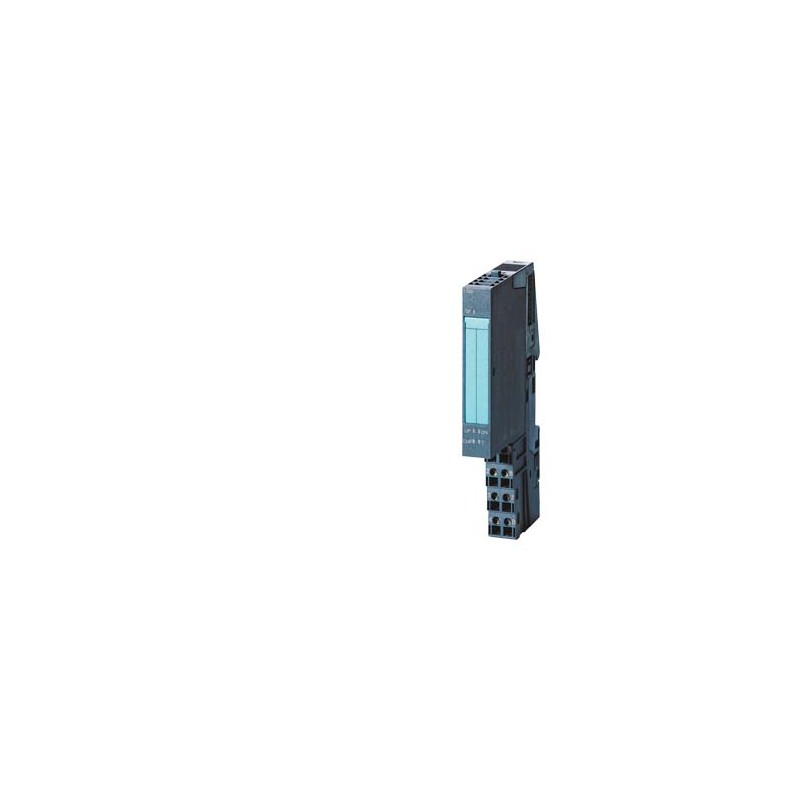

Les images sont à titre illustratif. Svp, révisez la fiche technique.

6AG1138-4DA04-2AB0 SIEMENS SIPLUS ET 200S EM 1 compt. 24V/ 100 -25...+60°C basé sur 6ES7138-4DA04-0AB0

6AG1138-4DA04-2AB0

SIEMENS

SIPLUS ET 200S EM 1 compt. 24V/ 100 -25...+60°C basé sur 6ES7138-4DA04-0AB0

SIPLUS ET 200, 1 module électronique pour l'ET 200S 1COUNT 24V/100, température de fonctionnement de -25 à +60 ° C, basé sur 6ES7138-4DA04-0AB0

Plus de détails


AUTOMATISATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc.)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001601 - Bus de terrain, périphérie déc. - module fonctionnel / technologique

Valeur Unité
degré de protection (NEMA) (EF011959) -
raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) -
tension d'alimentation CA 50 Hz (EF007532) ['-', '-']V
tension d'alimentation CA 60 Hz (EF007533) ['-', '-']V
tension d'alimentation CC (EF007534) ['20.4', '28.8']V
type de tension d’alimentation (EF002991) DC
nombre de fonctions (EF003244) -
nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
nombre d'interfaces matérielles PROFINET (EF006932) 0
nombre d'interfaces matérielles en série RS-232 (EF003021) 0
nombre d'interfaces matérielles en série RS-422 (EF003022) 0
nombre d'interfaces matérielles en série RS-485 (EF003023) 0
nombre d'interfaces matérielles en série TTY (EF003024) 0
nombre d'interfaces matérielles parallèles (EF003026) 0
nombre d'interfaces matérielles Wireless (EF006933) 0
nombre d'interfaces matérielles USB (EF003025) 0
nombre d'autres interfaces matérielles (EF003027) 0
avec interface optique (EF003028) false
protocole pris en charge pour TCP/IP (EF003050) false
protocole pris en charge pour PROFIBUS (EF003052) false
protocole pris en charge pour CAN (EF003053) false
protocole pris en charge pour INTERBUS (EF003054) false
protocole pris en charge pour ASI (EF003051) false
supporte le protocole KNX (EF003055) false
supporte protocole Modbus (EF003057) false
protocole pris en charge pour Data-Highway (EF003058) false
supporte le protocole DeviceNet (EF003059) false
protocole pris en charge pour SUCONET (EF003060) false
protocole pris en charge pour LON (EF003017) false
protocole pris en charge pour PROFINET IO (EF007525) false
protocole pris en charge pour PROFINET CBA (EF007524) false
protocole pris en charge pour SERCOS (EF006657) false
protocole pris en charge pour Foundation Fieldbus (EF007522) false
protocole pris en charge pour EtherNet/IP (EF007521) false
protocole pris en charge pour AS-Interface Safety at Work (EF007519) false
protocole pris en charge pour DeviceNet Safety (EF007520) false
protocole pris en charge pour INTERBUS-Safety (EF006662) false
protocole pris en charge pour PROFIsafe (EF007526) false
protocole pris en charge pour SafetyBUS p (EF007527) false
protocole pris en charge pour autres systèmes de bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
maître IO-Link (EF007298) false
composants système (EF004118) true
permet le comptage (EF003248) true
adapté au pesage (EF003249) false
adapté à la régulation de température (EF008344) false
adapté à la régulation de soudure (EF003251) false
adapté à la régulation de la pression (EF003252) false
adapté à NC (EF003253) false
adapté à la mesure du déplacement (EF003255) false
adapté à CNC (EF003256) false
adapté à SSI (EF003254) false
adapté à la détection de valeurs incrémentales (EF003258) false
adapté à la détection de valeurs absolues (EF003259) true
adapté à la régulation du débit (EF003260) false
adapté à la mesure du débit (EF003261) false
adapté à la commande de trajectoire (EF003262) false
adapté à la commande de cames (EF003263) false
adapté au sciage à la volée (EF003264) false
adapté à la régulation multi-axes (EF003265) false
adapté à la régulation mono-axe (EF003266) false
adapté au positionnement multi-axes (EF003267) false
adapté au positionnement mono-axe (EF003268) false
bloc fonctionnel de blocage du redémarrage (EF007212) false
bloc fonctionnel de réinitialisation automatique (EF007208) false
bloc fonctionnel de contrôle des contacteurs (EF007467) false
bloc fonctionnel d'arrêt d'urgence (EF007211) false
bloc fonctionnel d'équipements de protection électro-sensibles (EF007209) false
bloc fonctionnel de commutateur de validation (EF007214) false
bloc fonctionnel de circuit à deux mains (EF007215) false
bloc fonctionnel de sélection du mode de fonctionnement (EF007210) false
bloc fonctionnel de contrôle d'accès (EF007213) false
indice de protection (IP) (EF005474) IP20
mesure de la fréquence (EF000599) false
montage possible sur barres profilées (EF003972) true
montage mural/direct possible (EF007020) true
encastrement frontal possible (EF007016) true
montage sur rack possible (EF007018) false
adapté aux fonctions de sécurité (EF001597) false
catégorie selon EN 954-1 (EF006782) -
SIL conformément à IEC 61508 (EF009889) -
niveau de performance selon EN ISO 13849-1 (EF007399) -
matériel associé (Ex ia) (EF004141) false
matériel associé (Ex ib) (EF004142) false
catégorie de protection contre les explosions pour le gaz (EF003997) protection contre les explosions de gaz ATEX, cat.3G
catégorie de protection contre les explosions pour la poussière (EF003998) sans
largeur (EF000008) 15.0mm
hauteur (EF000040) 81.0mm
profondeur (EF000049) 52.0mm


SIPLUS ET 200S EM 1 compt. 24V/ 100 -25...+60°C basé sur 6ES7138-4DA04-0AB0
Tension d'alimentation
Tension de charge L+
● Valeur nominale (CC)24 V
● Plage admissible, limite inférieure (CC)20,4 V
● Plage admissible, limite supérieure (CC)28,8 V
● Protection contre l'inversion de polaritéOui
Courant d'entrée
sur tension de charge L+ (sans charge), maxi42 mA
sur bus interne 3,3 V CC, max.10 mA
Alimentation des capteurs
Alimentation des capteurs 24 V
● 24 VOui; L+ (-0,8 V)
● Protection contre les courts-circuitsOui
● Courant de sortie, maxi500 mA
Puissance dissipée
Puissance dissipée, typ.1 W
Configuration matérielle
Remplacement du module
● Remplacement de module avec IM-DP en serviceOui
● Remplacement de module sous tension du processOui
Entrées TOR
Nombre d'entrées TOR1
FonctionsCommande de porte, synchronisation, fonction de verrouillage
Caractéristique d'entrée selon CEI 61131, type 2Oui
Tension d'entrée
● Valeur nominale (CC)24 V
● pour état log. "0"-30 à +5 V
● pour état log. "1"+11 à +30 V
Courant d'entrée
● pour état log. "0", max. (courant de repos admissible)2 mA
● pour état log. "1", typ.9 mA
Retard d'entrée (pour valeur nominale de la tension d'entrée)
pour entrées standard
— pour "0" vers "1", maxi2,5 µs; Filtre désactivé : 2,5 µs (200 kHz), filtre activé : 25 µs (20 kHz)
Longueur de câble
● blindé, maxi100 m; filtres 20 kHz : 100 m, filtres 200 kHz : 50 m
Sorties TOR
Nombre de sorties TOR1
Protection contre les courts-circuitsOui
● Seuil de réponse, typ.2,6 A bis 4 A
Limitation de la tension de coupure inductive àL+ (-50 à -60 V)
Activation d'une entrée TOROui
Pouvoir de coupure des sorties
● pour charge de lampes, maxi5 W
Tension de sortie
● Valeur nominale (CC)24 V
● pour état log. "0", max.3 V
● pour état log. "1", miniL+ (-1 V)
Courant de sortie
● pour état log. "1" plage admissible pour 0 à 40 °C, mini5 mA
● pour état log. "1" plage admissible pour 0 à 40 °C, maxi2 000 mA
● pour état log. "1" plage admissible pour 0 à 60 °C, mini5 mA
● pour état log. "1" plage admissible pour 0 à 60 °C, maxi500 mA; 1 000 mA à 50 °C
● pour état log. "0" courant résiduel, maxi0,5 mA
Temps de retard de sortie pour charge ohmique
● pour "0" vers "1", maxi100 µs
Fréquence de commutation
● pour charge résistive, max.100 Hz
● pour charge inductive, maxi2 Hz
● pour charge de lampes, maxi10 Hz
Longueur de câble
● blindé, maxi1 000 m
● non blindé, max.600 m
Capteurs
Nombre de capteurs raccordables, max.1
Capteurs raccordables
● Codeur incrémental (sans signaux inversés)Oui
● Détecteur 24 VOui
● Détecteur 2 filsOui
Alarmes/diagnostic/information d'état
Fonctions de diagnosticOui
Signalisation de diagnostic par LED
● Signalisation groupée de défaut SF (rouge)Oui
● Signalisation d'état Entrée TOR (verte)Oui
● Signalisation d'état Sortie TOR (verte)Oui
● Signalisation d'état Comptage (verte)Oui
● Signalisation d'état Décomptage (verte)Oui
Fonctions intégrées
Fonctions de mesure
Etendue de mesure
— Mesure de fréquence, min.0,1 Hz
— Mesure de fréquence, max.100 kHz
— Mesure de durée de période, min.10 µs
— Mesure de durée de période, max.120 s
— Mesure de vitesse de rotation, min.1 1/min
— Mesure de vitesse de rotation, max.25 000 1/min
Compteurs
Nombre d'entrée de compteurs1; 32 bit
Paramètre
Commentaire16 octets
Séparation galvanique
Séparation galvanique entrées TOR
● Séparation galvanique entrées TORNon; uniquement par rapport au blindage
Séparation galvanique compteur
● entre voies et bus interneOui
● entre les voies et la tension de charge L+Non
Conditions ambiantes
Altitude en service par rapport au niveau de la mer
● Altitude d'installation, max.5 000 m
● Température ambiante - Pression atmosphérique - Altitude d'installationTmin ... Tmax à 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) à 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) à 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Humidité relative de l'air
● avec condensation, essai selon CEI 60068-2-38, max.100 %; Humidité relative condensation/gel inclus (aucune mise en service en état de condensation)
Tenue
Utilisation dans des installations industrielles stationnaires
— aux substances biologiquement actives selon EN 60721-3-3Oui; Classe 3B2 spores fongiques (faune exceptée) ; classe 3B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-3Oui; Classe 3C4 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-3Oui; Classe 3S4 y compris sable, poussière ; *
Utilisation sur des bateaux/en mer
— aux substances biologiquement actives selon EN 60721-3-6Oui; Classe 6B2 spores fongiques (faune exceptée) ; classe 6B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-6Oui; Classe 6C3 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-6Oui; Classe 6S3 y compris sable, poussière ; *
Utilisation dans les processus industriels
— aux substances chimiquement actives selon EN 60654-4Oui; Classe 3 (à l'exclusion des trichloréthylènes)
— conditions environnementales pour les systèmes de mesure et de contrôle des processus selon ANSI/ISA-71.04Oui; Niveau GX Groupe A/B (à l'exclusion des trichloréthylènes ; concentration de gaz agressifs admissible jusqu'aux limites d'EN 60721-3-3 classe 3C4) ; niveau LC3 (brouillard salin) et niveau LB3 (huiles)
Remarque
— Remarque pour la classification de conditions d'environnement selon EN 60721, EN 60654-4 et ANSI/ISA-71.04* Les capots de connecteur fournis doivent rester en place sur les interfaces non utilisées !
Dimensions
Largeur15 mm
Hauteur81 mm
Profondeur52 mm
Poids
Poids approx.40 g
dernière modification :29-08-2020


Produit
Numéro d'article6AG1138-4DA04-2AB0
Description d'articleSIPLUS ET 200S EM 1 compt. 24V/ 100 -25...+60°C basé sur 6ES7138-4DA04-0AB0
Famille de produitSIPLUS ET 200S Modules de comptage 1 COUNT 24 V/100 kHz
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix473
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99H
Délai Appro Fsseur (hors transport)37 Jour(s)
Poids Net par quantité0.054 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage6.30 x 9.10 x 2.30
Unité de mesure de l'emballageCM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4042948410929
UPC040892584516
N° d'Export85389091
Rubrique catalogue (PDF)A&DSE/SIP ADD
Groupe de produit4572
Group CodeR740
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.01.2012
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-05
eClass7.127-24-26-05
eClass827-24-26-05
eClass927-24-26-05
eClass9.127-24-26-05
ETIM4EC001601
ETIM5EC001601
ETIM6EC001601
ETIM7EC001601
IDEA43567
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1138-4DA04-2AB0 FR_6AG1138-4DA04-2AB0.pdf 111 Kbytes 6AG1138-4DA04-2AB0 FR_6AG1138-4DA04-2AB0.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
