6AG1134-6HB00-2DA1 SIEMENS SIPLUS ET 200SP, (-40)-25...+60°C avec Conformal Coating basé sur 6ES7134-6HB00-0.. Agrandir l'image

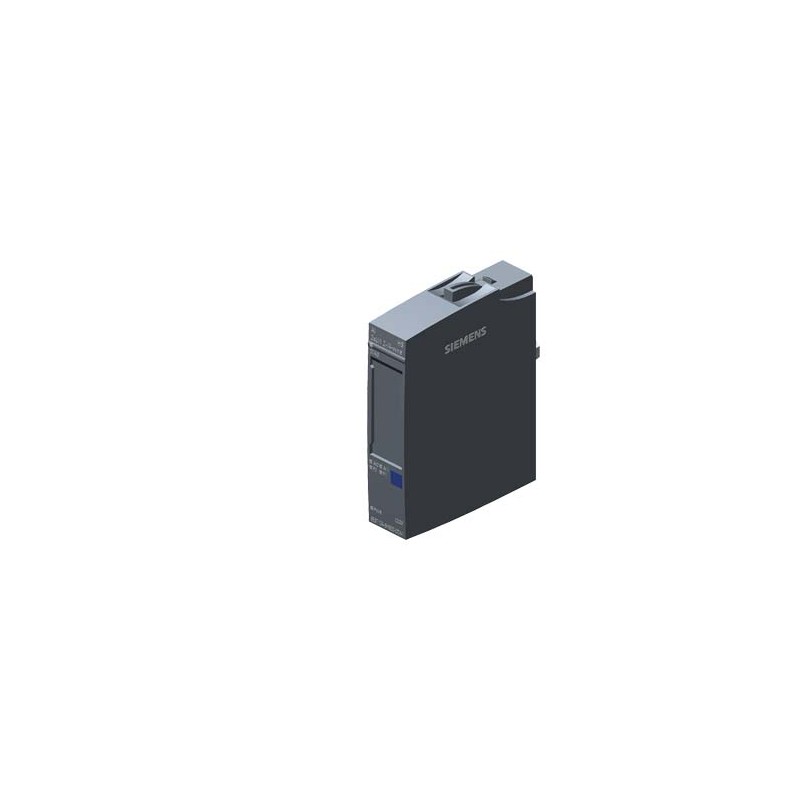

Les images sont à titre illustratif. Svp, révisez la fiche technique.

6AG1134-6HB00-2DA1 SIEMENS SIPLUS ET 200SP, (-40)-25...+60°C avec Conformal Coating basé sur 6ES7134-6HB00-0..

6AG1134-6HB00-2DA1

SIEMENS

SIPLUS ET 200SP, (-40)-25...+60°C avec Conformal Coating basé sur 6ES7134-6HB00-0DA1 . module d'entrées analogiques, AI 2x U/I 2- 4 fils High Speed Convient pour type de BU A0, A1, code de couleur CC00, diagnostic de voie, 16 bits, +/-0,3%

SIPLUS ET 200SP, (-40)-25 ... +60 ° C avec revêtement formé basé sur 6ES7134-6HB00-0DA1. Module d'entrées analogiques AI 2 X U/I 2-,4-fils à HAUTE VITESSE. Adapté pour type de BU A0, A1, code couleur CC00, diagnostic des canaux, 16 bits, +/-0,3%

Plus de détails


AUTOMATISATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc.)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $888.15
Prix unitaire: $888.15
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001596 - Bus de terrain, périphérie déc. - module entrée/sortie analogique

Valeur Unité
degré de protection (NEMA) (EF011959) -
niveau de performance selon EN ISO 13849-1 (EF007399) -
SIL conformément à IEC 61508 (EF009889) -
catégorie selon EN 954-1 (EF006782) -
finition du raccordement électrique (EF003961) -
tension d'alimentation CA 60 Hz (EF007533) -V
tension d'alimentation CA 50 Hz (EF007532) -V
tension d'alimentation CC (EF007534) ['19.2', '28.8']V
type de tension d’alimentation (EF002991) DC
entrée, courant (EF003204) true
entrée, tension (EF003205) true
entrée, résistance (EF003206) false
entrée, thermomètre à résistance (EF003207) false
entrée, thermo-élément (EF003208) false
signal d'entrée configurable (EF003209) true
résolution des entrées analogiques (EF003575) 16Bit
sortie, courant (EF003212) -
sortie, tension (EF003213) -
signal de sortie configurable (EF003214) -
résolution des sorties analogiques (EF003577) -Bit
nombre d’entrées analogiques (EF001994) 2
nombre de sorties analogiques (EF001995) 0
entrées analogiques configurables (EF008518) true
sorties analogiques configurables (EF008519) -
nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
nombre d'interfaces matérielles PROFINET (EF006932) 0
nombre d'interfaces matérielles en série RS-232 (EF003021) 0
nombre d'interfaces matérielles en série RS-422 (EF003022) 0
nombre d'interfaces matérielles en série RS-485 (EF003023) 0
nombre d'interfaces matérielles en série TTY (EF003024) 0
nombre d'interfaces matérielles parallèles (EF003026) 0
nombre d'interfaces matérielles Wireless (EF006933) 0
nombre d'interfaces matérielles USB (EF003025) 0
nombre d'autres interfaces matérielles (EF003027) 0
protocole pris en charge pour TCP/IP (EF003050) false
protocole pris en charge pour PROFIBUS (EF003052) false
protocole pris en charge pour CAN (EF003053) false
protocole pris en charge pour INTERBUS (EF003054) false
protocole pris en charge pour ASI (EF003051) false
supporte le protocole KNX (EF003055) false
supporte protocole Modbus (EF003057) false
protocole pris en charge pour Data-Highway (EF003058) false
supporte le protocole DeviceNet (EF003059) false
protocole pris en charge pour SUCONET (EF003060) false
protocole pris en charge pour LON (EF003017) false
protocole pris en charge pour PROFINET IO (EF007525) false
protocole pris en charge pour PROFINET CBA (EF007524) false
protocole pris en charge pour SERCOS (EF006657) false
protocole pris en charge pour Foundation Fieldbus (EF007522) false
protocole pris en charge pour EtherNet/IP (EF007521) false
protocole pris en charge pour AS-Interface Safety at Work (EF007519) false
protocole pris en charge pour DeviceNet Safety (EF007520) false
protocole pris en charge pour INTERBUS-Safety (EF006662) false
protocole pris en charge pour PROFIsafe (EF007526) false
protocole pris en charge pour SafetyBUS p (EF007527) false
protocole pris en charge pour autres systèmes de bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
maître IO-Link (EF007298) false
composants système (EF004118) true
indice de protection (IP) (EF005474) IP20
raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) false
montage possible sur barres profilées (EF003972) true
montage mural/direct possible (EF007020) false
encastrement frontal possible (EF007016) true
montage sur rack possible (EF007018) true
adapté aux fonctions de sécurité (EF001597) false
matériel associé (Ex ia) (EF004141) false
matériel associé (Ex ib) (EF004142) false
catégorie de protection contre les explosions pour le gaz (EF003997) protection contre les explosions de gaz ATEX, cat.3G
catégorie de protection contre les explosions pour la poussière (EF003998) sans
largeur (EF000008) 15.0mm
hauteur (EF000040) 73.0mm
profondeur (EF000049) 58.0mm


SIPLUS ET 200SP, (-40)-25...+60°C avec Conformal Coating basé sur 6ES7134-6HB00-0DA1 . module d'entrées analogiques, AI 2x U/I 2- 4 fils High Speed Convient pour type de BU A0, A1, code de couleur CC00, diagnostic de voie, 16 bits, +/-0,3%
Informations générales
Désignation du type de produitAI 2xU/I 2-/4-wire HS
Version du firmwareV2.0
● Mise à jour du firmware possibleOui
BaseUnits utilisablesType BU A0, A1
Codage couleur des étiquette de repérage couleur spécifique aux modulesCC00
Fonction du produit
● Données I&MOui; I&M0 á I&M3
● Mode synchroneOui
● Plage de mesure adaptableNon
Ingénierie avec
● PROFIBUS à partir de la version/révision GSDGSD Révision 5
● PROFINET à partir de la version/révision GSDGSDML V2.3
Mode de fonctionnement
● SuréchantillonnageOui; 2 voies par module
● MSINon
CiR - Configuration en mode RUN
Reparamétrage possible en RUNOui
Calibrage en RUN possibleNon
Tension d'alimentation
Valeur nominale (CC)24 V
Plage admissible, limite inférieure (CC)19,2 V
Plage admissible, limite supérieure (CC)28,8 V
Protection contre l'inversion de polaritéOui
Courant d'entrée
Consommation (valeur nominale)39 mA; sans alimentation des capteurs
Alimentation des capteurs
Alimentation des capteurs 24 V
● 24 VOui
● Protection contre les courts-circuitsOui
● Courant de sortie, maxi20 mA; max. 50 mA par voie pour < 10 s
Puissance dissipée
Puissance dissipée, typ.0,95 W; sans alimentation des capteurs
Plage d'adresses
Espace d'adresses par module
● Espace d'adresses par module, maxi4 byte; + 1 octet pour information QI (32 octets en mode Oversampling)
Entrées analogiques
Nombre d'entrées analogiques2; entrées différentielles
Tension d'entrée admissible pour entrée de tension (limite de destruction), maxi30 V
Courant d'entrée admissible pour entrée de courant (limite de destruction), maxi50 mA
Temps de cycle (toutes les voies), min.125 µs
Entrée analogique avec suréchantillonnageOui
● Valeurs par cycle, max.16
● Résolution min.50 µs
Etendues d'entrée (valeurs nominales), tensions
● 0 à +10 VOui; 15 bit
— Résistance d'entrée (0 à 10 V)75 kΩ
● 1 V à 5 VOui; 13 bit
— Résistance d'entrée (1 V à 5 V)75 kΩ
● -10 V à +10 VOui; 16 bit y compris signe
— Résistance d'entrée (-10 V à +10 V)75 kΩ
● -5 V à +5 VOui; 15 bit y compris signe
— Résistance d'entrée (-5 V à +5 V)75 kΩ
Etendues d'entrée (valeurs nominales), courants
● 0 à 20 mAOui; 15 bit
— Résistance d'entrée (0 à 20 mA)130 Ω
● -20 mA à +20 mAOui; 16 bit y compris signe
— Résistance d'entrée (-20 mA à +20 mA)130 Ω
● 4 mA à 20 mAOui; 14 bit
— Résistance d'entrée (4 mA à 20 mA)130 Ω
Longueur de câble
● blindé, maxi1 000 m; 200 m pour mesure de tension
Formation des valeurs analogiques pour les entrées
Principe de mesureCodage de la valeur instantanée (approximations successives)
Temps d'intégration et de conversion/résolution par voie
● Résolution avec domaine de dépassement (bits avec signe), maxi16 bit
● Réjection des tensions perturbatrices pour fréquence perturbatrice f1 en HzNon
● Temps de conversion (par voie)10 µs
Lissage des valeurs de mesure
● Nombre d'étapes de lissage7; aucun ; x 2/4/8/16/32/64
● paramétrableOui
Capteurs
Raccordement des capteurs de signaux
● pour mesure de tensionOui
● pour mesure de courant comme transmetteur de mesure 2 filsOui
— Charge du transmetteur 2 fils650 Ω
● pour mesure de courant comme transmetteur de mesure 4 filsOui
Défauts/Précisions
Erreur de linéarité (rapportée à l'étendue d'entrée), (+/-)0,03 %
Erreur de température (rapportée à l'étendue d'entrée), (+/-)0,01 %/K
Diaphonie entre entrées, min.-50 dB
Répétabilité en régime établi à 25 °C (rapportée à l'étendue d'entrée), (+/-)0,1 %
Limite d'erreur pratique dans toute la plage de température
● Tension, rapportée à l'étendue d'entrée, (+/-)0,5 %
● Courant, rapporté à l'étendue d'entrée, (+/-)0,5 %
Limite d'erreur de base (limite d'erreur pratique à 25°C)
● Tension, rapportée à l'étendue d'entrée, (+/-)0,2 %
● Courant, rapporté à l'étendue d'entrée, (+/-)0,2 %
Réjection des tensions perturbatrices pour f = n x (f1 +/- 1 %), f1 = fréquence perturbatrice
● Tension de mode commun, maxi35 V
● Perturbation de mode commun, mini90 dB
Mode synchrone
Temps de filtrage et de traitement (TWE), min.80 µs
Temps de cycle du bus (TDP), min.125 µs
Alarmes/diagnostic/information d'état
Alarmes
● Alarme de diagnosticOui
● Alarme de dépassement de seuilOui; deux seuils inférieurs et deux seuils supérieurs
Diagnostics
● Rupture de filOui; par canal, seulement pour 4 ... 20 mA
● Court-circuitOui; par canal, pour 1 V à 5 V ou pour étendues de mesure court-circuit dans l'alimentation des capteurs
● Signalisation groupée de défautOui
● Débordement haut / Débordement basOui
Signalisation de diagnostic par LED
● Surveillance de la tension d'alimentation (LED PWR)Oui; LED verte PWR
● Affichage de l'état de la voieOui; LED verte
● pour diagnostic de la voieOui; LED rouge
● pour diagnostic du moduleOui; LED verte / rouge DIAG
Séparation galvanique
Séparation galvanique des canaux
● entre les voiesOui
● entre voies et bus interneOui
● entre les voies et la tension d'alimentation de l'électroniqueOui
Différence de potentiel admissible
entre les différents circuits75 V CC / 60 V CA (isolation de base)
entre les entrées (UCM)75 V CC / 60 V CA
Isolation
Isolation vérifiée avec707 V CC (type Test)
Conditions ambiantes
Température ambiante en service
● Montage horizontal, mini-40 °C; = Tmin (avec condensation/gel) ; Startup @ -25 °C
● Montage horizontal, maxi60 °C; = Tmax
Altitude en service par rapport au niveau de la mer
● Altitude d'installation, max.5 000 m
● Température ambiante - Pression atmosphérique - Altitude d'installationTmin ... Tmax à 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) à 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) à 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Humidité relative de l'air
● avec condensation, essai selon CEI 60068-2-38, max.100 %; RH condensation/gel inclus (aucune mise en service en cas de condensation), position de montage verticale
Tenue
Produits de refroidissement et lubrifiants
— Résistant aux produits de refroidissement et lubrifiants courants du commerceOui; y compris gazole et gouttelettes d'huile dans l'air
Utilisation dans des installations industrielles stationnaires
— aux substances biologiquement actives selon EN 60721-3-3Oui; Classe 3B2 spores fongiques (faune exceptée) ; classe 3B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-3Oui; Classe 3C4 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-3Oui; Classe 3S4 y compris sable, poussière ; *
— aux conditions d'environnement mécaniques selon EN 60721-3-3Oui; Classe 3M8 avec utilisation du SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Utilisation sur des bateaux/en mer
— aux substances biologiquement actives selon EN 60721-3-6Oui; Classe 6B2 spores fongiques (faune exceptée) ; classe 6B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-6Oui; Classe 6C3 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-6Oui; Classe 6S3 y compris sable, poussière ; *
— aux conditions d'environnement mécaniques selon EN 60721-3-6Oui; Classe 6M4 avec utilisation du SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Utilisation dans les processus industriels
— aux substances chimiquement actives selon EN 60654-4Oui; Classe 3 (à l'exclusion des trichloréthylènes)
— conditions environnementales pour les systèmes de mesure et de contrôle des processus selon ANSI/ISA-71.04Oui; Niveau GX Groupe A/B (à l'exclusion des trichloréthylènes ; concentration de gaz agressifs admissible jusqu'aux limites d'EN 60721-3-3 classe 3C4) ; niveau LC3 (brouillard salin) et niveau LB3 (huiles)
Remarque
— Remarque pour la classification de conditions d'environnement selon EN 60721, EN 60654-4 et ANSI/ISA-71.04* Les capots de connecteur fournis doivent rester en place sur les interfaces non utilisées !
Conformal coating
● Revêtements pour circuits imprimés équipés selon EN 61086Oui; Classe 2 pour une fiabilité élevée
● Protection contre l'encrassement selon EN 60664-3Oui; Protection de type 1
● Military Testing selon MIL-I-46058C, Amendment 7Oui; Possibilité de changement de couleur du revêtement au cours de la durée de vie
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies selon IPC-CC-830AOui; Conformal Coating, classe A
Dimensions
Largeur15 mm
Hauteur73 mm
Profondeur58 mm
Poids
Poids approx.32 g
dernière modification :29-08-2020


Produit
Numéro d'article6AG1134-6HB00-2DA1
Description d'articleSIPLUS ET 200SP, (-40)-25...+60°C avec Conformal Coating basé sur 6ES7134-6HB00-0DA1 . module d'entrées analogiques, AI 2x U/I 2- 4 fils High Speed Convient pour type de BU A0, A1, code de couleur CC00, diagnostic de voie, 16 bits, +/-0,3%
Famille de produitSIPLUS Entrées analogiques
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix473
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99H
Délai Appro Fsseur (hors transport)37 Jour(s)
Poids Net par quantité0.040 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage6.50 x 7.70 x 2.30
Unité de mesure de l'emballageCM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047618063719
UPC804766320491
N° d'Export85389091
Rubrique catalogue (PDF)A&DSE/SIP ADD
Groupe de produit4257
Group CodeR740
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 31.03.2015
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

4,4'-isopropylidenediphenol (Bisphenol A, BPA)

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-01
eClass7.127-24-26-01
eClass827-24-26-01
eClass927-24-26-01
eClass9.127-24-26-01
ETIM5EC001596
ETIM6EC001596
ETIM7EC001596
IDEA43562
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1134-6HB00-2DA1 FR_6AG1134-6HB00-2DA1.pdf 110 Kbytes 6AG1134-6HB00-2DA1 FR_6AG1134-6HB00-2DA1.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
