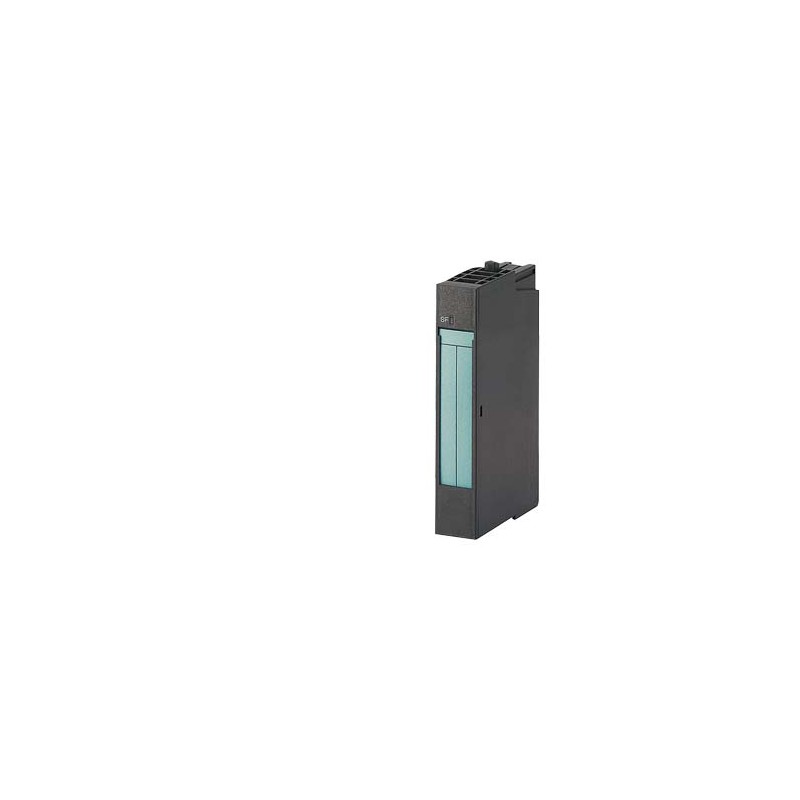

6AG1134-4NB01-7AB0 SIEMENS SIPLUS ET 200S EM 2 entrées analogiques TC HF 0...+70°C avec Conformal Coating ba..
6AG1134-4NB01-7AB0
SIEMENS
SIPLUS ET 200S EM 2 entrées analogiques TC HF 0...+70°C avec Conformal Coating basé sur 6ES7134-4NB01-0AB0 . largeur de construction 15mm, 15 bits+signe avec compensation interne de la température
SIPLUS ET 200, 1 module électronique pour l'ET 200S EM 2AI HF TC, température de fonctionnement 0 à +60 ° C, avec une couche de protection spéciale, basée sur 6ES7134-4NB01-0AB0 , largeur 15 mm, 15bit signe+, avec une compensation interne de la température
AUTOMATISATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc.)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS
Les plus vendus
▲En savoir plus
▲ETIM: EC001596 - Bus de terrain, périphérie déc. - module entrée/sortie analogique
| Valeur | Unité | |
|---|---|---|
| tension d'alimentation CA 50 Hz (EF007532) | - | V |
| tension d'alimentation CA 60 Hz (EF007533) | - | V |
| niveau de performance selon EN ISO 13849-1 (EF007399) | - | |
| type de tension d’alimentation (EF002991) | - | |
| SIL conformément à IEC 61508 (EF009889) | - | |
| catégorie selon EN 954-1 (EF006782) | - | |
| degré de protection (NEMA) (EF011959) | - | |
| tension d'alimentation CC (EF007534) | ['20.4', '28.8'] | V |
| entrée, courant (EF003204) | false | |
| entrée, tension (EF003205) | true | |
| entrée, résistance (EF003206) | false | |
| entrée, thermomètre à résistance (EF003207) | false | |
| entrée, thermo-élément (EF003208) | true | |
| signal d'entrée configurable (EF003209) | true | |
| résolution des entrées analogiques (EF003575) | 16 | Bit |
| sortie, courant (EF003212) | - | |
| sortie, tension (EF003213) | - | |
| signal de sortie configurable (EF003214) | - | |
| résolution des sorties analogiques (EF003577) | - | Bit |
| nombre d’entrées analogiques (EF001994) | 2 | |
| nombre de sorties analogiques (EF001995) | 0 | |
| entrées analogiques configurables (EF008518) | true | |
| sorties analogiques configurables (EF008519) | - | |
| nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 | |
| nombre d'interfaces matérielles PROFINET (EF006932) | 0 | |
| nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 | |
| nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 | |
| nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 | |
| nombre d'interfaces matérielles en série TTY (EF003024) | 0 | |
| nombre d'interfaces matérielles parallèles (EF003026) | 0 | |
| nombre d'interfaces matérielles Wireless (EF006933) | 0 | |
| nombre d'interfaces matérielles USB (EF003025) | 0 | |
| nombre d'autres interfaces matérielles (EF003027) | 0 | |
| protocole pris en charge pour TCP/IP (EF003050) | false | |
| protocole pris en charge pour PROFIBUS (EF003052) | false | |
| protocole pris en charge pour CAN (EF003053) | false | |
| protocole pris en charge pour INTERBUS (EF003054) | false | |
| protocole pris en charge pour ASI (EF003051) | false | |
| supporte le protocole KNX (EF003055) | false | |
| supporte protocole Modbus (EF003057) | false | |
| protocole pris en charge pour Data-Highway (EF003058) | false | |
| supporte le protocole DeviceNet (EF003059) | false | |
| protocole pris en charge pour SUCONET (EF003060) | false | |
| protocole pris en charge pour LON (EF003017) | false | |
| protocole pris en charge pour PROFINET IO (EF007525) | false | |
| protocole pris en charge pour PROFINET CBA (EF007524) | false | |
| protocole pris en charge pour SERCOS (EF006657) | false | |
| protocole pris en charge pour Foundation Fieldbus (EF007522) | false | |
| protocole pris en charge pour EtherNet/IP (EF007521) | false | |
| protocole pris en charge pour AS-Interface Safety at Work (EF007519) | false | |
| protocole pris en charge pour DeviceNet Safety (EF007520) | false | |
| protocole pris en charge pour INTERBUS-Safety (EF006662) | false | |
| protocole pris en charge pour PROFIsafe (EF007526) | false | |
| protocole pris en charge pour SafetyBUS p (EF007527) | false | |
| protocole pris en charge pour autres systèmes de bus (EF003062) | false | |
| standard radio Bluetooth (EF007178) | false | |
| standard radio WLAN 802.11 (EF007179) | false | |
| standard radio GPRS (EF008523) | false | |
| standard radio GSM (EF008524) | false | |
| standard radio UMTS (EF008525) | false | |
| maître IO-Link (EF007298) | false | |
| composants système (EF004118) | true | |
| indice de protection (IP) (EF005474) | IP20 | |
| finition du raccordement électrique (EF003961) | raccordement par borne à ressort/vis | |
| raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | true | |
| montage possible sur barres profilées (EF003972) | true | |
| montage mural/direct possible (EF007020) | true | |
| encastrement frontal possible (EF007016) | true | |
| montage sur rack possible (EF007018) | false | |
| adapté aux fonctions de sécurité (EF001597) | false | |
| matériel associé (Ex ia) (EF004141) | false | |
| matériel associé (Ex ib) (EF004142) | false | |
| catégorie de protection contre les explosions pour le gaz (EF003997) | protection contre les explosions de gaz ATEX, cat.3G | |
| catégorie de protection contre les explosions pour la poussière (EF003998) | sans | |
| largeur (EF000008) | 15.0 | mm |
| hauteur (EF000040) | 81.0 | mm |
| profondeur (EF000049) | 52.0 | mm |
| SIPLUS ET 200S EM 2 entrées analogiques TC HF 0...+70°C avec Conformal Coating basé sur 6ES7134-4NB01-0AB0 . largeur de construction 15mm, 15 bits+signe avec compensation interne de la température | ||
| Tension d'alimentation | ||
| Tension de charge L+ | ||
| ● Valeur nominale (CC) | 24 V; du module d'alimentation | |
| ● Protection contre l'inversion de polarité | Oui | |
| Courant d'entrée | ||
| sur tension de charge L+ (sans charge), maxi | 30 mA | |
| sur bus interne 3,3 V CC, max. | 10 mA | |
| Puissance dissipée | ||
| Puissance dissipée, typ. | 0,6 W | |
| Plage d'adresses | ||
| Espace d'adresses par module | ||
| ● Espace d'adresses par module, maxi | 4 byte | |
| Entrées analogiques | ||
| Nombre d'entrées analogiques | 2 | |
| Tension d'entrée admissible pour entrée de tension (limite de destruction), maxi | 20 V; ±20 V, en permanence | |
| Temps de cycle (toutes les voies), maxi | Nombre de voies actives par module x temps de conversion de base | |
| Unité technique réglable pour mesure de température | Oui; Celsius / Fahrenheit | |
| Etendues d'entrée (valeurs nominales), tensions | ||
| ● -80 mV à +80 mV | Oui | |
| — Résistance d'entrée (-80 mV à +80 mV) | 1 MΩ | |
| Etendues d'entrée (valeurs nominales), thermocouples | ||
| ● Type B | Oui | |
| — Résistance d'entrée (type B) | 1 MΩ | |
| ● Type C | Oui | |
| — Résistance d'entrée (type C) | 1 MΩ | |
| ● Type E | Oui | |
| — Résistance d'entrée (type E) | 1 MΩ | |
| ● Type J | Oui | |
| — Résistance d'entrée (type J) | 1 MΩ | |
| ● Type K | Oui | |
| — Résistance d'entrée (type K) | 1 MΩ | |
| ● Type L | Oui | |
| — Résistance d'entrée (type L) | 1 MΩ | |
| ● Type N | Oui | |
| — Résistance d'entrée (type N) | 1 MΩ | |
| ● Type R | Oui | |
| — Résistance d'entrée (type R) | 1 MΩ | |
| ● Type S | Oui | |
| — Résistance d'entrée (type S) | 1 MΩ | |
| ● Type T | Oui | |
| — Résistance d'entrée (type T) | 1 MΩ | |
| Thermocouple (TC) | ||
| Compensation en température | ||
| — Compensation interne de température | Oui; possible avec TM-E15S24-AT, TM-E15C24-AT | |
| — Compensation externe de température avec boîte de compensation | Oui; une boîte de compensation externe par voie | |
| Linéarisation de caractéristiques | ||
| ● paramétrable | Oui | |
| — pour thermocouples | Type B, C, E, J, K, L, N, R, S, T selon CEI 584 | |
| Longueur de câble | ||
| ● blindé, maxi | 50 m | |
| Formation des valeurs analogiques pour les entrées | ||
| Temps d'intégration et de conversion/résolution par voie | ||
| ● Résolution avec domaine de dépassement (bits avec signe), maxi | 16 bit | |
| ● Temps d'intégration (ms) | 16,7 / 20 ms | |
| ● Réjection des tensions perturbatrices pour fréquence perturbatrice f1 en Hz | 50 / 60 Hz | |
| ● Temps de conversion (par voie) | 66 ms; 66 / 80 ms ; temps de conversion supplémentaire pour le diagnostic de rupture de fil | |
| Défauts/Précisions | ||
| Limite d'erreur pratique dans toute la plage de température | ||
| ● Tension, rapportée à l'étendue d'entrée, (+/-) | 0,1 %; ±1,5 K pour thermocouples; ±7 K pour thermocouples type C; ±2,5 K pour un état thermique statique (variation de la température ambiante < 0,3 K/min) | |
| Limite d'erreur de base (limite d'erreur pratique à 25°C) | ||
| ● Tension, rapportée à l'étendue d'entrée, (+/-) | 0,05 %; ±1 K pour thermocouples; ±5 K pour thermocouples type C; ±1,5 K pour un état thermique statique (variation de la température ambiante < 0,3 K/min) | |
| Alarmes/diagnostic/information d'état | ||
| Diagnostics | ||
| ● Rupture de fil | Oui; uniquement thermocouples | |
| ● Signalisation groupée de défaut | Oui | |
| ● Débordement haut / Débordement bas | Oui | |
| Signalisation de diagnostic par LED | ||
| ● Signalisation groupée de défaut SF (rouge) | Oui | |
| Paramètre | ||
| Commentaire | 4 octets | |
| Diagnostic rupture de fil | bloquer/débloquer (détection de rupture de fils seulement pour thermocouples) | |
| Type/étendue de mesure | désactivé/ ±80 mV/ TC-EL type T (Cu-CuNi)/ TC-EL type K (NiCr-Ni)/ TC-EL type B (PtRh-PtRh)/ TC-EL type c (Wer-Wer) / TC-EL type N (NiCrSi-NiSi)/ TC-EL type E (NiCr-CuNi)/ TC-EL type R (PtRh-Pt)/ TC-EL type S (PtRh-Pt)/ TC-EL type J (Fe-Cu-Ni)/ TC | |
| Signalisation groupée de diagnostic | bloquer/débloquer | |
| Débordement haut / Débordement bas | bloquer/débloquer | |
| Soudure froide | néant / oui, interne | |
| Séparation galvanique | ||
| Séparation galvanique entrées analogiques | ||
| ● entre les voies | Non | |
| ● entre voies et bus interne | Oui | |
| ● entre les voies et la tension de charge L+ | Oui | |
| Isolation | ||
| Isolation vérifiée avec | 500 V CC | |
| Normes, homologations, certificats | ||
| Marquage CE | Oui | |
| Conditions ambiantes | ||
| Température ambiante en service | ||
| ● mini | 0 °C; = Tmin | |
| ● max. | 70 °C; = Tmax | |
| Altitude en service par rapport au niveau de la mer | ||
| ● Altitude d'installation, max. | 5 000 m | |
| ● Température ambiante - Pression atmosphérique - Altitude d'installation | Tmin ... Tmax à 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) à 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) à 658 hPa ... 540 hPa (+3 500 m ... +5 000 m) | |
| Humidité relative de l'air | ||
| ● avec condensation, essai selon CEI 60068-2-38, max. | 100 %; Humidité relative condensation/gel inclus (aucune mise en service en état de condensation) | |
| Tenue | ||
| Utilisation dans des installations industrielles stationnaires | ||
| — aux substances biologiquement actives selon EN 60721-3-3 | Oui; Classe 3B2 spores fongiques (faune exceptée) ; classe 3B3 sur demande | |
| — aux substances chimiquement actives selon EN 60721-3-3 | Oui; Classe 3C4 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; * | |
| — aux substances mécaniquement actives selon EN 60721-3-3 | Oui; Classe 3S4 y compris sable, poussière ; * | |
| Utilisation sur des bateaux/en mer | ||
| — aux substances biologiquement actives selon EN 60721-3-6 | Oui; Classe 6B2 spores fongiques (faune exceptée) ; classe 6B3 sur demande | |
| — aux substances chimiquement actives selon EN 60721-3-6 | Oui; Classe 6C3 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; * | |
| — aux substances mécaniquement actives selon EN 60721-3-6 | Oui; Classe 6S3 y compris sable, poussière ; * | |
| Utilisation dans les processus industriels | ||
| — aux substances chimiquement actives selon EN 60654-4 | Oui; Classe 3 (à l'exclusion des trichloréthylènes) | |
| — conditions environnementales pour les systèmes de mesure et de contrôle des processus selon ANSI/ISA-71.04 | Oui; Niveau GX Groupe A/B (à l'exclusion des trichloréthylènes ; concentration de gaz agressifs admissible jusqu'aux limites d'EN 60721-3-3 classe 3C4) ; niveau LC3 (brouillard salin) et niveau LB3 (huiles) | |
| Remarque | ||
| — Remarque pour la classification de conditions d'environnement selon EN 60721, EN 60654-4 et ANSI/ISA-71.04 | * Les capots de connecteur fournis doivent rester en place sur les interfaces non utilisées ! | |
| Dimensions | ||
| Largeur | 15 mm | |
| Hauteur | 81 mm | |
| Profondeur | 52 mm | |
| Poids | ||
| Poids approx. | 40 g | |
| dernière modification : | 29-08-2020 | |
| Produit | ||||||||||||||||||||||||||||||||||||||||
| Numéro d'article | 6AG1134-4NB01-7AB0 | |||||||||||||||||||||||||||||||||||||||
| Description d'article | SIPLUS ET 200S EM 2 entrées analogiques TC HF 0...+70°C avec Conformal Coating basé sur 6ES7134-4NB01-0AB0 . largeur de construction 15mm, 15 bits+signe avec compensation interne de la température | |||||||||||||||||||||||||||||||||||||||
| Famille de produit | ET 200S SIPLUS Modules électroniques analogiques | |||||||||||||||||||||||||||||||||||||||
| Cycle de vie du produit (PLM) | PM300:Active Product | |||||||||||||||||||||||||||||||||||||||
| Données Prix | ||||||||||||||||||||||||||||||||||||||||
| Groupe de prix | 473 | |||||||||||||||||||||||||||||||||||||||
| Coefficient Metal | Nullement | |||||||||||||||||||||||||||||||||||||||
| Informations Livraison | ||||||||||||||||||||||||||||||||||||||||
| Caractéristiques d'exportation | AL : N / ECCN : EAR99H | |||||||||||||||||||||||||||||||||||||||
| Délai Appro Fsseur (hors transport) | 23 Jour(s) | |||||||||||||||||||||||||||||||||||||||
| Poids Net par quantité | 0.046 kg | |||||||||||||||||||||||||||||||||||||||
| Dimensions Produit (largeur x Longueur x Hauteur) | Indisponible. | |||||||||||||||||||||||||||||||||||||||
| Dimension emballage | 6.30 x 9.00 x 2.30 | |||||||||||||||||||||||||||||||||||||||
| Unité de mesure de l'emballage | CM | |||||||||||||||||||||||||||||||||||||||
| Quantité | 1 Pc | |||||||||||||||||||||||||||||||||||||||
| Quantité par emballage | 1 | |||||||||||||||||||||||||||||||||||||||
| Informations produit supplémentaires | ||||||||||||||||||||||||||||||||||||||||
| EAN | 4042948593578 | |||||||||||||||||||||||||||||||||||||||
| UPC | 040892657371 | |||||||||||||||||||||||||||||||||||||||
| N° d'Export | 85389091 | |||||||||||||||||||||||||||||||||||||||
| Rubrique catalogue (PDF) | A&DSE/SIP ADD | |||||||||||||||||||||||||||||||||||||||
| Groupe de produit | 4572 | |||||||||||||||||||||||||||||||||||||||
| Group Code | R740 | |||||||||||||||||||||||||||||||||||||||
| Pays d'origine | Allemagne | |||||||||||||||||||||||||||||||||||||||
| Conformité à la directive RoHS | Conforme directive RoHS depuis :: 01.01.2012 | |||||||||||||||||||||||||||||||||||||||
| Classe de produit | B: limited or only medium-term re-useability | |||||||||||||||||||||||||||||||||||||||
| Directive environnementale DEEE : | Oui | |||||||||||||||||||||||||||||||||||||||
| Art. 33 REACH : Obligation d'information sur la liste des substances candidates |
| |||||||||||||||||||||||||||||||||||||||
| Classification | ||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
|
| PDF CATALOGUE SIEMENS EN.pdf | 104 Mbytes |
|
| 6AG1134-4NB01-7AB0 FR_6AG1134-4NB01-7AB0.pdf | 110 Kbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
