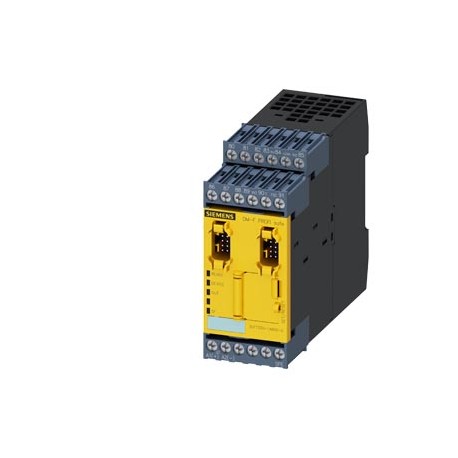

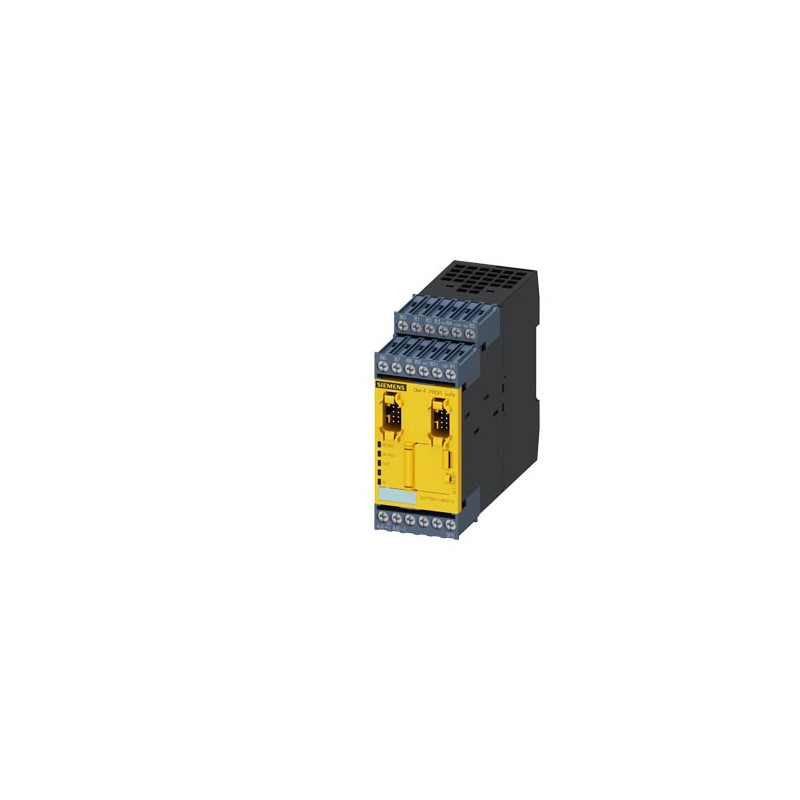

module TOR de sécurité DM-F PROFIsafe, pour coupure de sécurité via bus/PROFIsafe, US : 24 V CC, 2 circuits de validation à relais 2 sorties à relais 3 entrées, SIL max. réalisable CEI 61508 : 3, PL maximal atteint ISO 13849-1 : I |
nom de marque produit | SIRIUS |
désignation du produit | Module TOR de sécurité |
version du produit | pour coupure de sécurité |
désignation type de produit | DM-FP |
Caractéristiques techniques générales |
fonction produit | |
● fonction d'ARRET D'URGENCE | Non |
● démarrage automatique | Non |
● surveillance de barrière lumineuse | Non |
● surveillance de rideau lumineux | Non |
● surveillance de protecteur mobile | Non |
● surveillance d'interrupteur de position à commande magnétique contact NF-contact NO | Non |
● surveillance d'interrupteur de position à commande magnétique contact NF-contact NF | Non |
● surveillance de tapis de contact | Non |
● démarrage surveillé | Non |
caractéristique produit protégé contre les courts-circuits transversaux | Oui |
constituant du produit | |
● entrée pour thermistance | Non |
● entrée TOR | Oui |
● entrée pour capteur de température analogique | Non |
● entrée pour détection de défauts à la terre | Non |
● sortie de relais | Oui |
puissance active absorbée | 4 W |
tension d'isolement pour degré de pollution 3 pour AC valeur assignée | 300 V |
tension de tenue aux chocs valeur assignée | 4 000 V |
degré de protection IP | IP20 |
tenue aux chocs selon IEC 60068-2-27 | 15g / 11 ms |
tenue aux vibrations selon IEC 60068-2-6 | 1 … 6 Hz : 15 mm, 6 … 500 Hz : 2g |
fréquence de manœuvres max. | 360 1/h |
pouvoir de coupure courant des contacts NO des sorties de relais pour AC-15 | |
● pour 24 V | 3 A |
● pour 120 V | 3 A |
● pour 240 V | 1,5 A |
pouvoir de coupure courant des contacts NO des sorties de relais pour DC-13 | |
● pour 24 V | 4 A |
● pour 60 V | 0,55 A |
● pour 125 V | 0,22 A |
● pour 250 V | 0,11 A |
pouvoir de coupure courant des circuits de validation relais pour AC-15 | |
● pour 24 V | 3 A |
● pour 120 V | 3 A |
● pour 240 V | 1,5 A |
pouvoir de coupure courant des circuits de validation relais pour DC-13 | |
● pour 24 V | 4 A |
● pour 60 V | 0,55 A |
● pour 125 V | 0,22 A |
● pour 250 V | 0,11 A |
durée de vie mécanique (cycles de manœuvre) typique | 10 000 000 |
durée de vie électrique (Cycles de manœuvre) typique | 100 000 |
temps de maintien en cas de coupure de courant | 60 ms |
retard à la retombée en cas de coupure de courant | |
● typique | 40 ms |
● max. | 80 ms |
désignation du matériel selon IEC 81346-2:2009 | Contrôleur |
type de caractéristique d'entrée | Type 2 in accordance with EN 61131-2 |
Directive RoHS (date) | 05/01/2012 |
certificat d'aptitude selon la directive produit ATEX 2014/34/UE | BVS 06 ATEX F001 |
groupe d'appareillage Ex et catégorie Ex selon la directive produit ATEX 2014/34/UE | II (2) G, II (2 ) D, I (M2) |
Compatibilité électromagnétique |
émission de perturbations CEM selon IEC 60947-1 | classe A |
immunité aux perturbations CEM selon IEC 60947-1 | correspond au degré de précision 3 |
perturbation par conduction | |
● par salves selon IEC 61000-4-4 | raccordement au réseau 2 kV / connecteur de commande 1 kV |
● surge conducteur-terre selon IEC 61000-4-5 | 1 kV |
● surge conducteur-conducteur selon IEC 61000-4-5 | 0,5 kV |
● champs rayonnés haute fréquence selon IEC 61000-4-6 | 10 V |
champs électromagnétiques rayonnés aux fréquences radioélectriques selon IEC 61000-4-3 | 10 V/m |
décharge électrostatique selon IEC 61000-4-2 | 6 kV décharge au contact / 8 kV décharge dans l'air |
émission de perturbations HF conduites selon CISPR11 | équivaut à sévérité A |
émission de perturbations HF rayonnées selon CISPR11 | équivaut à sévérité A |
Entrées/ Sorties |
fonction produit | |
● entrées paramétrables | Oui |
● sorties paramétrables | Oui |
nombre d'entrées | 4 |
version des sorties avec fonction de sécurité | 3 entrées capteur 24 V CC, 1 entrée circuit de réaction |
version de l'entrée | |
● entrée de retour | Oui |
nombre d'entrées TOR | 3 |
● avec potentiel de référence commun | 4 |
version des entrées TOR | |
● type 1 selon IEC 61131 | Non |
● type 2 selon IEC 61131 | Oui |
nombre d'entrées analogiques | 0 |
nombre de sorties | 2 |
nombre de sorties statiques | 0 |
nombre de sorties | |
● comme élément de contacts avec contact | 2 |
● comme élément de contacts avec contact en tant que contact NO de sécurité à commutation instantanée | 2 |
nombre de sorties analogiques | 0 |
comportement à la coupure | monostable |
propriété des contacts des sorties à relais | Contacts NO de sécurité |
longueur de câble des signaux numériques max. | 300 m |
Fonction produit |
compatibilité d'utilisation | |
● surveillance des commutateurs de position | Non |
● surveillance des circuits ARRET D'URGENCE | Non |
● surveillance des vannes | Non |
● surveillance des dispositifs de protection optoélectroniques | Non |
● surveillance des capteurs tactiles | Non |
● surveillance d'interrupteurs à commande magnétique | Non |
● surveillance de capteurs de proximité | Non |
● interrupteur de sécurité | Non |
● circuits de sécurité | Non |
Communication/ Protocole |
protocole pris en charge protocole PROFIsafe | Oui |
Montage/ fixation/ dimensions |
position de montage | au choix |
type de fixation | fixation par vis et par encliquetage |
hauteur | 106 mm |
largeur | 45 mm |
profondeur | 124 mm |
distance à respecter | |
● haut | 40 mm |
● bas | 40 mm |
● gauche | 0 mm |
● droite | 0 mm |
Raccordements/ Bornes |
constituant du produit bornier amovible des circuits auxiliaire et de commande | Oui |
type de sections de câble raccordables | |
● âme massive | 1x (0,5 ... 4,0 mm²), 2x (0,5 ... 2,5 mm²) |
● âme souple avec embouts | 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²) |
● pour câbles AWG âme massive | 1x (20 ... 12), 2x (20 ... 14) |
● pour câbles AWG multibrin | 1x (20 ... 14), 2x (20 ... 16) |
couple de serrage pour bornes à vis | 0,8 ... 1,2 N·m |
couple de serrage [lbf·in] pour bornes à vis | 7 ... 10,3 lbf·in |
Conditions ambiantes |
altitude d'implantation pour altitude au-dessus de | |
● 1 max. | 2 000 m |
● 2 max. | 3 000 m; pour +50 °C, (pas de séparation sûre) |
● 3 max. | 4 000 m; pour +40 °C, (pas de séparation de protection) |
température ambiante | |
● en service | -25 ... +60 °C |
● à l'entreposage | -40 ... +80 °C |
● pendant le transport | -40 ... +80 °C |
catégorie d'environnement | |
● en service selon IEC 60721 | 3K6 (pas de formation de glace, pas de condensation, humidité relative 10 ... 95 %), 3C3 (pas de brouillard salin), 3S2 (la pénétration de sable dans les appareils est interdite), 3M6 |
● à l'entreposage selon IEC 60721 | 1K6 (pas de condensation, humidité relative 10 ... 95%), 1C2 (pas de brouillard salin), 1S2 (la pénétration de sable dans les appareils est interdite), 1M4 |
● pendant le transport selon IEC 60721 | 2K2, 2C1, 2S1, 2M2 |
humidité relative en service | 5 ... 95 % |
capacité de charge des contacts auxiliaires selon UL | B300 / R300 |
Protection contre les courts-circuits |
version de la cartouche-fusible pour protection contre les courts-circuits des circuits de validation à relais nécessaire | gL/gG : 4 A |
Sécurité |
type d'appareillage de sécurité selon IEC 61508-2 | Type B |
niveau d'intégrité de sécurité (SIL) | |
● selon IEC 61508 | 3 |
limite de revendication SIL (sous-système) | |
● selon EN 62061 | 3 |
niveau de performance (PL) | |
● selon EN ISO 13849-1 | e |
catégorie | |
● selon EN ISO 13849-1 | 4 |
catégorie d'arrêt selon EN 60204-1 | 0 |
couverture de diagnostic moyenne (DCavg) | 99 % |
taux de défaillance [valeur FIT] | |
● pour taux de défaillances dangereuses identifiables (λdd) | 897,34 FIT |
● pour taux de défaillances dangereuses non identifiables (λdu) | 7,37 FIT |
état sûr de l'appareil | Sorties de sécurité désactivées |
protection de contact contre les décharges électriques | avec protection des doigts |
fiabilité de contact | 0,1 millions cycles de manœuvre (AC15, 230 V, 2A) |
Temps de réponse/ Temps d'enveloppe |
temps de surveillance PROFIsafe F-WD-Time | 250 ms |
temps de réaction | |
● en cas d'erreur OFDT | 200 ms |
● en l'absence d'erreur WCDT | 150 ms |
Séparation galvanique |
séparation (électrique) de protection selon IEC 60947-1 | Tous les circuits de SIMOCODE pro sont séparés de manière sûre, c. à d. dimensionnés avec double ligne de fuite et distance dans l'air. IMPORTANT : Les remarques du procès-verbal d'essai n° 2668 doivent être prises en compte. |
version de la séparation galvanique | Séparation sûre selon CEI 60947-1 pour tous les circuits, altitude d'implantation max. 2000 m |
Circuit de commande/ Commande |
type de tension de la tension d'alimentation de commande | DC |
tension d'alimentation de commande pour DC | |
● valeur assignée | 24 V |
facteur plage de travail tension d'alimentation de commande valeur assignée pour DC | |
● valeur initiale | 0,8 |
● valeur finale | 1,2 |
courant d'appel | |
● pour 24 V | 8,3 A |
durée du courant d'appel | |
● pour 24 V | 1 ms |
Certificats/ homologations |
Téléchargements et manuels |
|
Autres informations |
Information- and Downloadcenter (Catalogues, Brochures,…) |
Industry Mall (système de commande en ligne) |
Générateur CAx en ligne |
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.) |
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …) |
Rapport d'essai No. A0258, protective separation |
|
|
|
dernière modification : | 08/04/2022 |
Date 07/05/2022 | Sous réserve de modifications © Copyright Siemens 2022 |
