3SU1851-0NB00-2AC2
SIEMENS
1

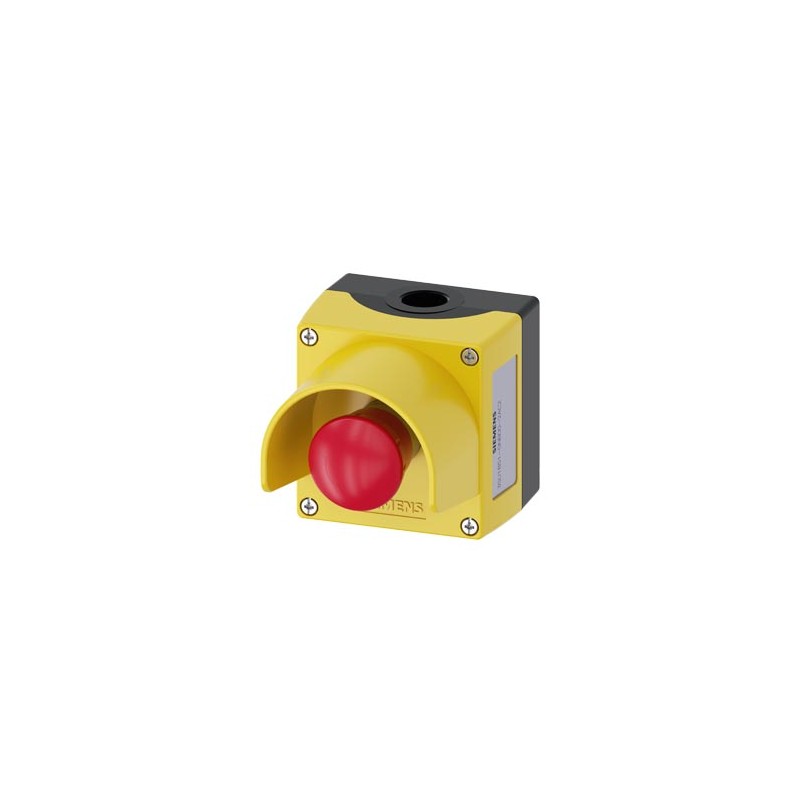

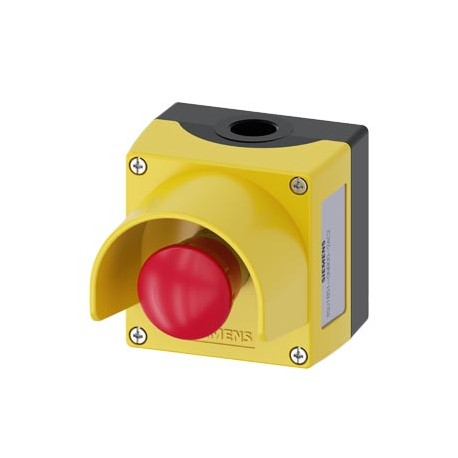

Boîtier pour appareils de commande, 22 mm, rond, Matériau du boîtier : métal, partie supérieure du boîtier : jaune, avec rehausse de protection, 1 emplacement en métal A = bouton-poussoir coup de poing d'ARRET D'URGENCE rouge 40 mm, décrochage par rotation, 1Ö, 1Ö, borne à vis, Fixation au sol, en haut et en bas 1xM20 chacun,
Appareillage industriel basse tension > Combiné d'appareils de commande et de signalisation en boîtier
CONTRÔLE ET CONTACTEURS > Auxiliaires de commande et de signalisation
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Boîtier pour appareils de commande, 22 mm, rond, Matériau du boîtier : métal, partie supérieure du boîtier : jaune, avec rehausse de protection, 1 emplacement en métal A = bouton-poussoir coup de poing d'ARRET D'URGENCE rouge 40 mm, décrochage par rotation, 1Ö, 1Ö, borne à vis, Fixation au sol, en haut et en bas 1xM20 chacun, | ||||||||||||||||||||||||||||||||||||||
nom de marque produit | SIRIUS ACT | |||||||||||||||||||||||||||||||||||||
désignation du produit | Boîtiers | |||||||||||||||||||||||||||||||||||||
désignation type de produit | 3SU1 | |||||||||||||||||||||||||||||||||||||
équipement des auxiliaires de commande et de signalisation | A = bouton-poussoir ARRÊT d'URGENCE, 40 mm, avec accrochage positif selon ISO 13850 et déverrouillage par rotation | |||||||||||||||||||||||||||||||||||||
numéro d'article du fabricant | ||||||||||||||||||||||||||||||||||||||
● du module de contact livré | A1 = 3SU1400-2AA10-1CA0, A2 = 3SU1400-2AA10-1CA0 | |||||||||||||||||||||||||||||||||||||
● du module de contact livré à l'emplacement A 1 | 3SU1400-2AA10-1CA0 | |||||||||||||||||||||||||||||||||||||
● du module de contact livré à l'emplacement A 2 | 3SU1400-2AA10-1CA0 | |||||||||||||||||||||||||||||||||||||
● du support fourni | A = 3SU1550-0AA10-0AA0 | |||||||||||||||||||||||||||||||||||||
● du support fourni à l'emplacement A | 3SU1550-0AA10-0AA0 | |||||||||||||||||||||||||||||||||||||
● du détrompeur fourni | A = 3SU1050-1HB20-0AA0 | |||||||||||||||||||||||||||||||||||||
● du détrompeur fourni à l'emplacement A | 3SU1050-1HB20-0AA0 | |||||||||||||||||||||||||||||||||||||
● du boîtier vide fourni | 3SU1851-0AA00-0AC2 | |||||||||||||||||||||||||||||||||||||
Boîtier | ||||||||||||||||||||||||||||||||||||||
version du boîtier | avec collerette de protection | |||||||||||||||||||||||||||||||||||||
forme de la face avant du boîtier | forme carrée | |||||||||||||||||||||||||||||||||||||
matériau du boîtier | métal | |||||||||||||||||||||||||||||||||||||
nombre d'emplacements | 1 | |||||||||||||||||||||||||||||||||||||
constituant du produit | ||||||||||||||||||||||||||||||||||||||
● appareil d'ARRET D'URGENCE | Oui | |||||||||||||||||||||||||||||||||||||
● rehausse de protection | Non | |||||||||||||||||||||||||||||||||||||
couleur de la partie supérieure du boîtier | jaune | |||||||||||||||||||||||||||||||||||||
état à la livraison | ||||||||||||||||||||||||||||||||||||||
● en tant que kit de montage | Non | |||||||||||||||||||||||||||||||||||||
● précâblé sur bornier | Non | |||||||||||||||||||||||||||||||||||||
type de fixation du boîtier | vertical | |||||||||||||||||||||||||||||||||||||
Organe de commande | ||||||||||||||||||||||||||||||||||||||
version de l'organe de commande | bouton-poussoir coup-de-poing d'ARRÊT d'URGENCE | |||||||||||||||||||||||||||||||||||||
compatibilité d'utilisation interrupteur d'ARRET D'URGENCE | Oui | |||||||||||||||||||||||||||||||||||||
équipement du produit blocage de manœuvre | Non | |||||||||||||||||||||||||||||||||||||
extension produit en option lampe | Non | |||||||||||||||||||||||||||||||||||||
couleur de l'organe de commande | rouge | |||||||||||||||||||||||||||||||||||||
matériau de l'organe de commande | matière plastique | |||||||||||||||||||||||||||||||||||||
forme de l'organe de commande | rond | |||||||||||||||||||||||||||||||||||||
nombre de modules de contact | 2 | |||||||||||||||||||||||||||||||||||||
type de déverrouillage | A = déverrouillage par rotation | |||||||||||||||||||||||||||||||||||||
Collerette | ||||||||||||||||||||||||||||||||||||||
constituant du produit collerette | Non | |||||||||||||||||||||||||||||||||||||
version de la collerette | Standard | |||||||||||||||||||||||||||||||||||||
Support | ||||||||||||||||||||||||||||||||||||||
matériau du support | Plastique | |||||||||||||||||||||||||||||||||||||
Affichage | ||||||||||||||||||||||||||||||||||||||
nombre de modules LED : | 0 | |||||||||||||||||||||||||||||||||||||
Caractéristiques techniques générales | ||||||||||||||||||||||||||||||||||||||
fonction produit | ||||||||||||||||||||||||||||||||||||||
● manœuvre positive d'ouverture | Oui | |||||||||||||||||||||||||||||||||||||
● fonction d'ARRET D'URGENCE | Oui | |||||||||||||||||||||||||||||||||||||
● fonction ARRET D'URGENCE | Oui | |||||||||||||||||||||||||||||||||||||
degré de protection IP | IP66, IP67, IP69(IP69K) | |||||||||||||||||||||||||||||||||||||
degré de protection NEMA | 1, 2, 3, 3R, 4, 4X, 12, 13 | |||||||||||||||||||||||||||||||||||||
tenue aux chocs | ||||||||||||||||||||||||||||||||||||||
● selon IEC 60068-2-27 | demi-onde sinusoïdale 15g / 11 ms | |||||||||||||||||||||||||||||||||||||
tenue aux vibrations | ||||||||||||||||||||||||||||||||||||||
● selon IEC 60068-2-6 | 10 ... 500 Hz : 5g | |||||||||||||||||||||||||||||||||||||
désignation du matériel selon IEC 81346-2:2009 | S | |||||||||||||||||||||||||||||||||||||
courant permanent du disjoncteur caractéristique C | 10 A; pour courant de court-circuit < 400 A | |||||||||||||||||||||||||||||||||||||
courant permanent de la cartouche DIAZED à action rapide | 10 A | |||||||||||||||||||||||||||||||||||||
courant permanent de la cartouche-fusible DIAZED gG | 10 A | |||||||||||||||||||||||||||||||||||||
Directive RoHS (date) | 10/01/2014 | |||||||||||||||||||||||||||||||||||||
tension d'emploi | ||||||||||||||||||||||||||||||||||||||
● pour AC | ||||||||||||||||||||||||||||||||||||||
— pour 50 Hz valeur assignée | 5 ... 500 V | |||||||||||||||||||||||||||||||||||||
— pour 60 Hz valeur assignée | 5 ... 500 V | |||||||||||||||||||||||||||||||||||||
● pour DC valeur assignée | 5 ... 500 V | |||||||||||||||||||||||||||||||||||||
Communication/ Protocole | ||||||||||||||||||||||||||||||||||||||
version de l'interface pour communication | sans | |||||||||||||||||||||||||||||||||||||
Circuit auxiliaire | ||||||||||||||||||||||||||||||||||||||
version du contact des contacts auxiliaires | Alliage d'argent | |||||||||||||||||||||||||||||||||||||
nombre de contacts NF pour contacts auxiliaires | 2 | |||||||||||||||||||||||||||||||||||||
nombre de contacts NO pour contacts auxiliaires | 0 | |||||||||||||||||||||||||||||||||||||
Raccordements/ Bornes | ||||||||||||||||||||||||||||||||||||||
version du raccordement électrique des modules et accessoires | Bornes à vis | |||||||||||||||||||||||||||||||||||||
version du raccordement électrique sur le boîtier | Introduction de câbles par le haut et par le bas 1 × M20 | |||||||||||||||||||||||||||||||||||||
couple de serrage des vis du support | 1 ... 1,2 N·m | |||||||||||||||||||||||||||||||||||||
couple de serrage des vis de fixation du couvercle du boîtier | 1,5 ... 1,7 N·m | |||||||||||||||||||||||||||||||||||||
couple de serrage pour bornes à vis | 0,8 ... 0,9 N·m | |||||||||||||||||||||||||||||||||||||
Conditions ambiantes | ||||||||||||||||||||||||||||||||||||||
température ambiante | ||||||||||||||||||||||||||||||||||||||
● en service | -25 ... +70 °C | |||||||||||||||||||||||||||||||||||||
● à l'entreposage | -40 ... +80 °C | |||||||||||||||||||||||||||||||||||||
catégorie d'environnement en service selon IEC 60721 | 3M6, 3S2, 3B2, 3C3, 3K6 (humidité relative de l'air 10 ... 95 %, sans condensation en service pour tous les appareils montés derrière le panneau frontal) | |||||||||||||||||||||||||||||||||||||
Montage/ fixation/ dimensions | ||||||||||||||||||||||||||||||||||||||
type de fixation des modules et accessoires | Fixation sur embase | |||||||||||||||||||||||||||||||||||||
hauteur | 89,4 mm | |||||||||||||||||||||||||||||||||||||
largeur | 85 mm | |||||||||||||||||||||||||||||||||||||
profondeur | 112,5 mm | |||||||||||||||||||||||||||||||||||||
forme de la découpe | rond | |||||||||||||||||||||||||||||||||||||
Accessoires | ||||||||||||||||||||||||||||||||||||||
nombre d'étiquettes de repérage | 0 | |||||||||||||||||||||||||||||||||||||
nombre d'étiquettes à insérer | 0 | |||||||||||||||||||||||||||||||||||||
Certificats/ homologations | ||||||||||||||||||||||||||||||||||||||
Téléchargements et manuels | ||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||
Autres informations | ||||||||||||||||||||||||||||||||||||||
Information- and Downloadcenter (Catalogues, Brochures,…) | ||||||||||||||||||||||||||||||||||||||
Industry Mall (système de commande en ligne) | ||||||||||||||||||||||||||||||||||||||
Générateur CAx en ligne | ||||||||||||||||||||||||||||||||||||||
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.) | ||||||||||||||||||||||||||||||||||||||
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …) | ||||||||||||||||||||||||||||||||||||||
dernière modification : | 26/01/2022 | |||||||||||||||||||||||||||||||||||||
Date 09/05/2022 | Sous réserve de modifications © Copyright Siemens 2022 |
Produit | |||||||||||||||||||||||||||||||||||||
Numéro d'article | 3SU1851-0NB00-2AC2 | ||||||||||||||||||||||||||||||||||||
Description d'article | Boîtier pour appareils de commande, 22 mm, rond, Matériau du boîtier : métal, partie supérieure du boîtier : jaune, avec rehausse de protection, 1 emplacement en métal A = bouton-poussoir coup de poing d'ARRET D'URGENCE rouge 40 mm, décrochage par rotation, 1Ö, 1Ö, borne à vis, Fixation au sol, en haut et en bas 1xM20 chacun, | ||||||||||||||||||||||||||||||||||||
Famille de produit | Auxiliaires de commande et de signalisation en boîtier pour AS-Interface | ||||||||||||||||||||||||||||||||||||
Cycle de vie du produit (PLM) | PM300:Active Product | ||||||||||||||||||||||||||||||||||||
Données Prix | |||||||||||||||||||||||||||||||||||||
Groupe de prix | 41J | ||||||||||||||||||||||||||||||||||||
Coefficient Metal | LAO----- | ||||||||||||||||||||||||||||||||||||
Informations Livraison | |||||||||||||||||||||||||||||||||||||
Caractéristiques d'exportation | AL : N / ECCN : N | ||||||||||||||||||||||||||||||||||||
Délai Appro Fsseur (hors transport) | 55 Jour(s) | ||||||||||||||||||||||||||||||||||||
Poids Net par quantité | 0.720 kg | ||||||||||||||||||||||||||||||||||||
Dimension emballage | 95.00 x 101.00 x 131.00 | ||||||||||||||||||||||||||||||||||||
Unité de mesure de l'emballage | MM | ||||||||||||||||||||||||||||||||||||
Quantité | 1 Pc | ||||||||||||||||||||||||||||||||||||
Quantité par emballage | 1 | ||||||||||||||||||||||||||||||||||||
Informations produit supplémentaires | |||||||||||||||||||||||||||||||||||||
EAN | 4011209969322 | ||||||||||||||||||||||||||||||||||||
UPC | 804766075377 | ||||||||||||||||||||||||||||||||||||
N° d'Export | 85365080 | ||||||||||||||||||||||||||||||||||||
Rubrique catalogue (PDF) | CC-IC10 | ||||||||||||||||||||||||||||||||||||
Groupe de produit | 5454 | ||||||||||||||||||||||||||||||||||||
Group Code | R711 | ||||||||||||||||||||||||||||||||||||
Pays d'origine | Allemagne | ||||||||||||||||||||||||||||||||||||
Conformité à la directive RoHS | Conforme directive RoHS depuis :: 01.10.2014 | ||||||||||||||||||||||||||||||||||||
Classe de produit | A: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel) | ||||||||||||||||||||||||||||||||||||
Directive environnementale DEEE : | Oui | ||||||||||||||||||||||||||||||||||||
Art. 33 REACH : Obligation d'information sur la liste des substances candidates |
| ||||||||||||||||||||||||||||||||||||
Classification | |||||||||||||||||||||||||||||||||||||
|
Valeur | Unité | |
---|---|---|
indice de protection (IP) (EF005474) | - | |
nombre de postes de commande (EF001372) | 1 | |
nombre de contacts à poussoir (EF005558) | 0 | |
nombre de voyants lumineux (EF001965) | 0 | |
nombre d'interrupteurs à clé (EF005590) | 0 | |
nombre de commutateurs-sélecteurs (EF005567) | 0 | |
nombre de contacts à poussoir champignons (EF006670) | 1 | |
adapté à un arrêt d'urgence (EF001433) | true | |
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) | ['5', '500'] | V |
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) | ['5', '500'] | V |
tension d'alimentation de courant nominal Us CC (EF003980) | ['5', '500'] | V |
couleur de la partie supérieure du boîtier (EF001373) | jaune | |
matériau du boîtier/corps (EF001596) | métal | |
nombre de contacts en tant que contacts à fermeture (EF008256) | 0 | |
nombre de contacts en tant que contacts à ouverture (EF008255) | 2 | |
nombre de contacts en tant qu'inverseurs (EF008257) | 0 | |
degré de protection (NEMA) (EF011959) | NEMA 1, 2, 3, 3R, 4, 4X, 12, 13 |
