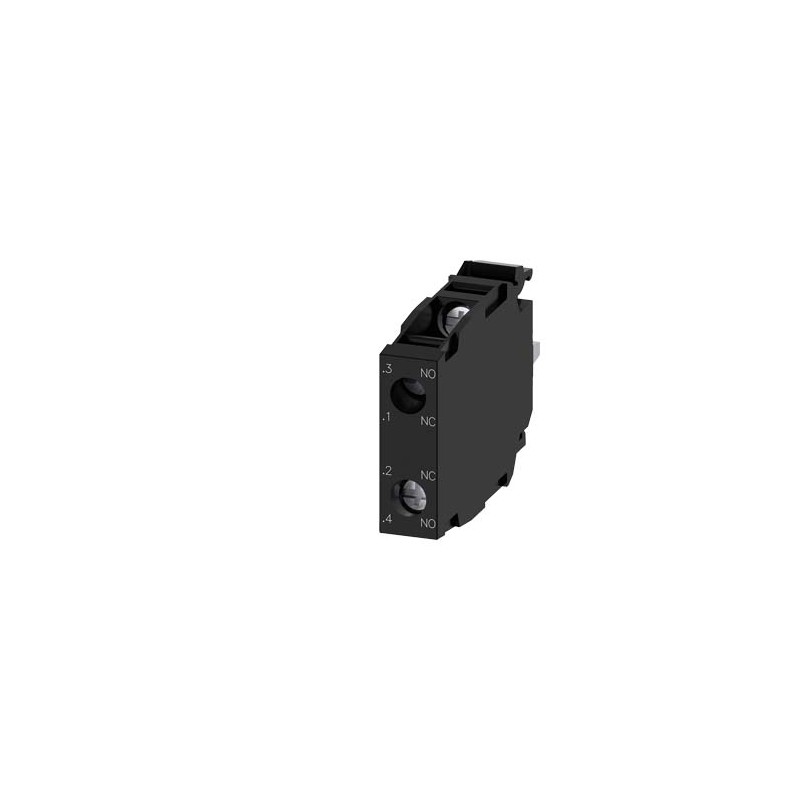

3SU1400-1AA10-1QA0 SIEMENS module de contact avec 2 éléments de contact 1 contact à fermeture+1 contact à ou.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3SU1400-1AA10-1QA0 SIEMENS module de contact avec 2 éléments de contact 1 contact à fermeture+1 contact à ou..

3SU1400-1AA10-1QA0

SIEMENS

module de contact avec 2 éléments de contact 1 contact à fermeture+1 contact à ouverture, Contacts dorés, borne à vis, pour fixation sur plaque frontale

Plus de détails


CONTRÔLE ET CONTACTEURS > Auxiliaires de commande et de signalisation

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $13.56
Prix unitaire: $13.56

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

module de contact avec 2 éléments de contact 1 contact à fermeture+1 contact à ouverture, Contacts dorés, borne à vis, pour fixation sur plaque frontale
nom de marque produitSIRIUS ACT
désignation du produitModule de contact
désignation type de produit3SU1
Elément de contact/ douille de lampe
version de la douilleautres
Caractéristiques techniques générales
fonction produit manœuvre positive d'ouvertureOui
tension d'isolement valeur assignée500 V
degré de pollution3
type de tension
● de la tension d'emploiAC/DC
● de la tension d'entréeCA/CC
tension de tenue aux chocs valeur assignée6 kV
degré de protection IP
● du boîtierIP40
● de la borne de raccordementIP20, vis de fixation serrée
tenue aux chocs
● selon IEC 60068-2-27demi-onde sinusoïdale 15g / 11 ms
● pour applications ferroviaires selon EN 61373catégorie 1, classe B
tenue aux vibrations
● selon IEC 60068-2-610 ... 500 Hz : 5g
● pour applications ferroviaires selon EN 61373catégorie 1, classe B
fréquence de manœuvres max.3 600 1/h
durée de vie mécanique (cycles de manœuvre) typique10 000 000
durée de vie électrique (Cycles de manœuvre) typique10 000 000
courant thermique10 A
désignation du matériel selon IEC 81346-2:2009S
courant permanent du disjoncteur caractéristique C10 A
Directive RoHS (date)10/01/2014
tension d'emploi
● pour AC
— pour 50 Hz valeur assignée5 ... 500 V
— pour 60 Hz valeur assignée5 ... 500 V
● pour DC valeur assignée5 ... 500 V
Electronique de puissance
fiabilité de contactUn contact défaillant sur 100 millions (17 V, 5 mA), un contact défaillant sur 10 millions (5 V, 1 mA)
Circuit auxiliaire
version du contact des contacts auxiliairesdoré
nombre de contacts NF pour contacts auxiliaires1
● à commutation retardée0
nombre de contacts NO pour contacts auxiliaires1
● à commutation anticipée0
courant d'emploi pour AC-12
● pour 24 V valeur assignée10 A
● pour 48 V valeur assignée10 A
● pour 110 V valeur assignée10 A
● pour 230 V valeur assignée8 A
● pour 400 V valeur assignée8 A
courant d'emploi pour AC-15
● pour 24 V valeur assignée6 A
● pour 48 V valeur assignée6 A
● pour 110 V valeur assignée6 A
● pour 230 V valeur assignée6 A
● pour 400 V valeur assignée3 A
● pour 500 V valeur assignée1,4 A
courant d'emploi pour DC-12
● pour 24 V valeur assignée10 A
● pour 48 V valeur assignée5 A
● pour 110 V valeur assignée2,5 A
● pour 230 V valeur assignée1 A
● pour 400 V valeur assignée0,3 A
● pour 500 V valeur assignée0,3 A
courant d'emploi pour DC-13
● pour 24 V valeur assignée3 A
● pour 48 V valeur assignée1,5 A
● pour 110 V valeur assignée0,7 A
● pour 230 V valeur assignée0,3 A
● pour 400 V valeur assignée0,1 A
● pour 500 V valeur assignée0,1 A
Raccordements/ Bornes
version du raccordement électriqueraccordement à vis
type de sections de câble raccordables
● âme massive avec embouts2x (0,5 ... 0,75 mm²)
● âme massive sans traitement de l'embout2x (1,0 ... 1,5 mm²)
● âme souple avec embouts2x (0,5 ... 1,5 mm²)
● âme souple sans traitement de l'embout2x (1,0 ... 1,5 mm²)
● pour câbles AWG2x (18 ... 14)
couple de serrage pour bornes à vis0,8 ... 0,9 N·m
Conditions ambiantes
température ambiante
● en service-25 ... +70 °C
● à l'entreposage-40 ... +80 °C
catégorie d'environnement en service selon IEC 607213M6, 3S2, 3B2, 3C3 (sans brouillard salin), 3K6 (humidité relative de l'air 10 ... 95 %, sans condensation en service)
Montage/ fixation/ dimensions
type de fixationmontage sur plaque frontale
● des modules et accessoiresFixation sur panneau de commande
hauteur34 mm
largeur9,8 mm
profondeur49,7 mm
compatibilité d'intégration
● boîtier plastiqueNon
● boîtier métalliqueNon
Certificats/ homologations

Téléchargements et manuels

General Product Approval

CSA

CCC

Confirmation

UL

KC

EAC

Declaration of ConformityTest CertificatesMarine / Shipping

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Special Test Certificate

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

LR (Lloyds Register)

Marine / Shippingother

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :09/03/2022
Date
09/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3SU1400-1AA10-1QA0
Description d'articlemodule de contact avec 2 éléments de contact 1 contact à fermeture+1 contact à ouverture, Contacts dorés, borne à vis, pour fixation sur plaque frontale
Famille de produitModules
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41J
Coefficient MetalLBO-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)75 Jour(s)
Poids Net par quantité0.018 kg
Dimension emballage65.00 x 126.00 x 15.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209964990
UPC804766591396
N° d'Export85365080
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5452
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.10.2014
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-13-02
eClass7.127-37-13-02
eClass827-37-13-02
eClass927-37-13-02
eClass9.127-37-13-02
ETIM5EC000041
ETIM6EC000041
ETIM7EC000041
ETIM8EC000041
UNSPSC1539-12-15-21

Données ETIM

ETIM: EC000041 - Bloc de contact auxiliaire

Valeur Unité
douille (EF000048) -
mode de pose (EF000003) -
nombre d'interrupteurs de signal d'erreur (EF007613) -
modèle (EF000010) -
nombre de contacts en tant qu'inverseurs (EF008257) 1
nombre de contacts en tant que contacts à fermeture (EF008256) 1
nombre de contacts en tant que contacts à ouverture (EF008255) 1
courant de fonctionnement nominal CA-15, 230 V (EF001385) 6A
finition du raccordement électrique (EF003961) raccordement à vis
