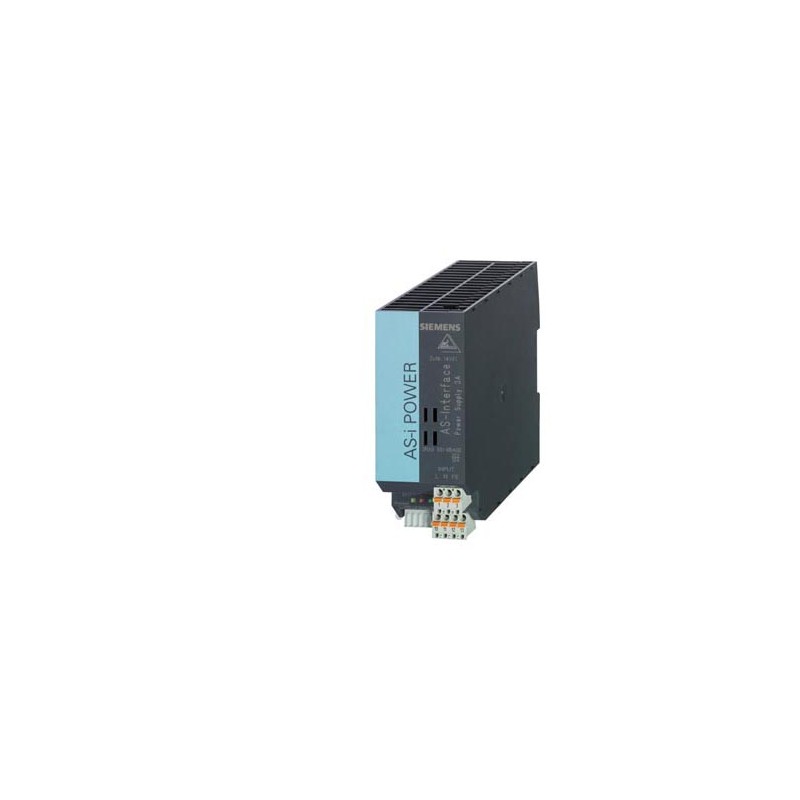

3RX9501-1BA00 SIEMENS AS-i Power 3A 24 V CC Bloc d'alimentation AS-Interface, IP20 IN : 24 V CC OUT : AS-i, .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RX9501-1BA00 SIEMENS AS-i Power 3A 24 V CC Bloc d'alimentation AS-Interface, IP20 IN : 24 V CC OUT : AS-i, ..

3RX9501-1BA00

SIEMENS

AS-i Power 3A 24 V CC Bloc d'alimentation AS-Interface, IP20 IN : 24 V CC OUT : AS-i, 3A (30 V CC), IP20 avec intégration d'une Détection de défauts à la terre, avec détection des surcharges intégrée avec découplage de données AS-i

SOURCE AS-INTERFACEL IP20 ; SORTIE : AS-I DC30V, ENTRÉE 3A : DC 24V AVEC DÉTECTION. DÉFAUT D’INTÉGRATION À LA TERRE. AVEC DETEC. SURCHARGE INTÉGRÉE..

Plus de détails


CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $744.56
Prix unitaire: $744.56
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

AS-i Power 3A 24 V CC Bloc d'alimentation AS-Interface, IP20 IN : 24 V CC OUT : AS-i, 3A (30 V CC), IP20 avec intégration d'une Détection de défauts à la terre, avec détection des surcharges intégrée avec découplage de données AS-i
Caractéristiques techniques générales
Type d´appareilbloc alimentation AS-Interface IP20
exécutionsortie simple
Fonction supplémentairedétection intégrée de défaut à la terre, reset à distance et signalisation à distance
tension d'entrée pour DCV24
Entrées
tension d'entrée pour DCV20 ... 29
entrée
● temps de maintien en cas de coupure si Ia Nom min.10 ms
● fusible d’entrée intégréT 8 (non accessible)
Raccordements entréeentrée du raccordement par borne à ressort (0,2 ... 2,5 mm2) / diagnostic (0,14 ... 1,5 mm2)
Sorties
sortie
● tension continue stabilisée, libre de potentiel selon spécification AS-Interfaceoui
● valeur nominale de la tension Ua nom Dc30 V
● tolérance total DcV29,5 ... 31,6
● valeur nominale du courant Ia nom3 A
● ondulation résiduelle pointe-pointe ( 0-10 kHz, AS-i+/AS-i- ) max.mV300
● pointes de tension pointe-pointe ( 10-500 kHz, AS-i+/AS-i- ) max.mV50
Raccordements sortiesortie du raccordement par borne à ressort (0,2 ... 2,5 mm²) / diagnostic (0,14 ... 1,5 mm²)
Rendement/ puissance dissipée
Rendement si Ua nom, Ia nom%84
puissance dissipée [W] max.W17,8
Fonction protection/ surveillance
Protection de sortie contre les surtensionsoui (< 35V)
Limitation de courant à partir d’au moins3,5 A
Protection contre les courts-circuitsoui
Sécurité
classe de protection ( EN 60 950/IEC 950 )III
Séparation galvanique primaire/secondaireES1 selon EN 62368-1 (pour produits jusqu'à fin 2020 : TBTS selon EN 60 950 et EN 50 178)
degré de protection IPIP20
Compatibilité électromagnétique
compatibilité électromagnétique (CEM)
● immunité aux perturbationsEN 61 000-6-2; EN 61 000-4-2/-3/-4/-5/-11
● émissions de perturbationsclasse B selon EN 55 022, CEI 61 000-6-3
Conditions ambiantes
température ambiante
● en service°C-10 ... +70
● à l'entreposage°C-25 ... +80
classe d´humiditéclasse de climat DIN 50010, humidité relative max. 100 % sans condensation
type de fixationfixation sur rail DIN symétrique DIN EN 59 022-35 x 7,5 mm encliquetable
largeurmm50
hauteurmm125
profondeurmm125
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMCDeclaration of Conformity

CSA

Confirmation

UL

EAC

RCM

UK Declaration of Conformity

Declaration of ConformityMarine / Shipping

EC/EU-Declaration of Conformity

ABS (American Bureau of Shipping)

BV / Bureau Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

Marine / Shippingother

DNV-GL

ASI-Certification

Confirmation

Miscellaneous

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :29/06/2021
Date
10/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RX9501-1BA00
Description d'articleAS-i Power 3A 24 V CC Bloc d'alimentation AS-Interface, IP20 IN : 24 V CC OUT : AS-i, 3A (30 V CC), IP20 avec intégration d'une Détection de défauts à la terre, avec détection des surcharges intégrée avec découplage de données AS-i
Famille de produitBlocs d'alimentation AS-Interface
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix42C
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)1 Jour(s)
Poids Net par quantité0.567 kg
Dimension emballage137.00 x 142.00 x 60.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209646964
UPC754554921518
N° d'Export85044084
Rubrique catalogue (PDF)CC-IC10
Groupe de produit3721
Group CodeR711
Pays d'origineRoumanie
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.07.2006
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-24-26-11
eClass7.127-24-26-11
eClass827-24-26-11
eClass927-24-26-11
eClass9.127-24-26-11
ETIM5EC002583
ETIM6EC002583
ETIM7EC002583
ETIM8EC002583
IDEA43575
UNSPSC1432-15-17-06
UNSPSC1532-15-17-06

Données ETIM

ETIM: EC002583 - Bus de terrain, unité déc. – module d'alimentation

Valeur Unité
tension d'entrée CA 50 Hz (EF007118) ['-', '-']V
tension d'entrée CA 60 Hz (EF007119) ['-', '-']V
tension d'entrée CC (EF007120) ['20', '29']V
type de tension d'entrée (EF003033) DC
tension de sortie CA 50 Hz (EF006999) ['-', '-']V
tension de sortie CA 60 Hz (EF007000) ['-', '-']V
tension de sortie CC (EF007001) ['29.5', '31.6']V
type de tension de sortie (EF008222) DC
courant de sortie max. à CA 50 Hz (EF007351) -A
courant de sortie max. à CA 60 Hz (EF007352) -A
capacité de redondance (EF003156) false
adapté aux fonctions de sécurité (EF001597) -
largeur (EF000008) 50.0mm
hauteur (EF000040) 125.0mm
profondeur (EF000049) 125.0mm
courant de sortie max. CC (EF007353) -A
courant d'entrée max. à CA 50 Hz (EF007360) -A
courant d'entrée max. à CA 60 Hz (EF007361) -A
courant d'entrée max. CC (EF007362) -A
