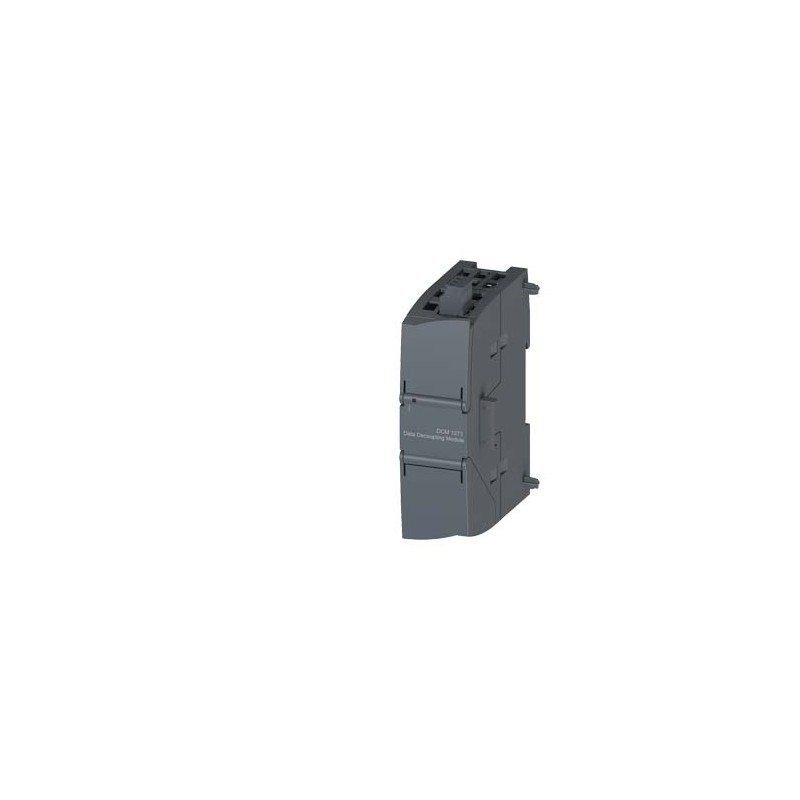

3RK7271-1AA30-0AA0 SIEMENS SIMATIC S7-1200, DCM 1271 Module de découplage des données pour maître AS-i CM 12.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RK7271-1AA30-0AA0 SIEMENS SIMATIC S7-1200, DCM 1271 Module de découplage des données pour maître AS-i CM 12..

3RK7271-1AA30-0AA0

SIEMENS

SIMATIC S7-1200, DCM 1271 Module de découplage des données pour maître AS-i CM 1243-2 IN: 24 V / 30 V CC OUT : 1x AS-Interface, 4 A Protection contre les surcharges intégrée détection de défauts à la terre intégrée contact de signalisation

SIMATIC S7-1200, Module de découplage de données pour ASI CM1243-2 Master.

Plus de détails


Commande industrielle API > Bus de terrain, unité déc. – module d'alimentation

CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $205.61
Prix unitaire: $205.61
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

SIMATIC S7-1200, DCM 1271 Module de découplage des données pour maître AS-i CM 1243-2 IN: 24 V / 30 V CC OUT : 1x AS-Interface, 4 A Protection contre les surcharges intégrée détection de défauts à la terre intégrée contact de signalisation
Caractéristiques techniques générales
désignation du produitAS-Interface module de couplage de données
version du produitModule de communication 30 mm pour SIMATIC S7-1200
degré de protection IPIP20
altitude d'implantation pour altitude au-dessus de max.m2 000
température ambiante
● en service°C0 ... 55
● à l'entreposage°C-40 ... +70
humidité relative pour 25 °C en service max.%95
désignation du matériel selon DIN 40719 complétée par IEC 204-2 selon IEC 750A
désignation du matériel selon EN 61346-2A
puissance active fournieW120
fonction produit
● AutoresetOui
● Reset externeNon
● Reset manuelNon
● détection de défauts à la terreOui
● fonction de test des contacts de signalisationNon
● convenant pour des réseaux AS-i mis à la terreOui
● convenant pour des réseaux AS-i non mis à la terreOui
● convenant pour AS-i Power24VOui
● retard de mise sous tension séquentielleNon
● découplage des données AS-InterfaceOui
fonction RESETNon
valeur de réponse du courant réglable du déclencheur de surcharge dépendant du courantA4 ... 4
nombre de raccordements électriques pour contact de signalisation3
nombre de sorties dans AS-Interface max.1
version de l'affichage en tant que signalisation d'état par LEDEFD, ASI OL, DIAG
version du contact en tant que contact NO pour fonction de signalisationNon
Communication/ Protocole
protocole pris en charge protocole AS-InterfaceOui
Circuit auxiliaire
courant d'emploi des contacts auxiliaires
● pour DC-13 pour 24 VA0,05
Entrées/ Sorties
type de tension
● des tensions d'entréeDC
● de la tension d'entréeCC
propriété de la sortie résistant aux courts-circuitsOui
tension de sortie
● 1 pour DC
— valeur assignéeV30
— valeur assignéeV20,5 ... 31,6
● 2 pour DC valeur assignéeV24
courant de sortie pour DC max.A4
tension d'entrée
● 1 pour DC
— valeur assignéeV30
— valeur assignéeV21 ... 32
● 2 pour DC valeur assignéeV24
courant d'entrée pour DC max.A4,1
Protection contre les courts-circuits
version de la protection contre les courts-circuitsélectronique
Montage/ fixation/ dimensions
position de montagevertical, horizontal
type de fixationmontage sur rails chapeau de 35 mm ou montage mural sur pattes
largeurmm30
hauteurmm100
profondeurmm75
version du raccordement électrique pour circuits auxiliaire et de commanderaccordement à vis
constituant du produit bornier amovible des circuits auxiliaire et de commandeOui
type de sections de câble raccordables
● pour contacts auxiliaires
— âme massive3x (0,2 ... 3,3 mm²)
— âme souple
— avec embouts3x (0,2 ... 3,3 mm²)
● pour câbles AWG pour contacts auxiliaires3x (24 ... 16)
certificat d'aptitudeCE / cULus / FM / ATEX
compatibilité d'utilisation circuits de sécuritéNon
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMCFor use in hazardous locations

Confirmation

FM

UL

EAC

RCM

Explosion Protection Certificate

For use in hazardous locationsMarine / Shippingother

ATEX-EC-Type-Examination-Certificate

IECEx

DNV-GL

ASI-Certification

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :06/01/2021
Date
17/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RK7271-1AA30-0AA0
Description d'articleSIMATIC S7-1200, DCM 1271 Module de découplage des données pour maître AS-i CM 1243-2 IN: 24 V / 30 V CC OUT : 1x AS-Interface, 4 A Protection contre les surcharges intégrée détection de défauts à la terre intégrée contact de signalisation
Famille de produitModule de découplage des données DCM 1271
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix42C
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)1 Jour(s)
Poids Net par quantité0.161 kg
Dimension emballage80.00 x 125.00 x 50.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209894365
UPC040892919035
N° d'Export85371098
Rubrique catalogue (PDF)CC-IC10
Groupe de produit3721
Group CodeR711
Pays d'origineRep.Tchèque
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.05.2012
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-11
eClass7.127-24-26-11
eClass827-24-26-11
eClass927-24-26-11
eClass9.127-24-26-11
ETIM5EC002583
ETIM6EC002583
ETIM7EC002583
ETIM8EC002583
IDEA43575
UNSPSC1439-12-15-21
UNSPSC1532-15-17-06

Données ETIM

ETIM: EC002583 - Bus de terrain, unité déc. – module d'alimentation

Valeur Unité
tension d'entrée CA 50 Hz (EF007118) ['-', '-']V
tension d'entrée CA 60 Hz (EF007119) ['-', '-']V
tension d'entrée CC (EF007120) ['21', '32']V
type de tension d'entrée (EF003033) DC
courant d'entrée max. à CA 50 Hz (EF007360) FALSEA
courant d'entrée max. à CA 60 Hz (EF007361) FALSEA
courant d'entrée max. CC (EF007362) 4.1A
tension de sortie CA 50 Hz (EF006999) ['-', '-']V
tension de sortie CA 60 Hz (EF007000) ['-', '-']V
tension de sortie CC (EF007001) ['20.5', '31.6']V
type de tension de sortie (EF008222) DC
courant de sortie max. à CA 50 Hz (EF007351) -A
courant de sortie max. à CA 60 Hz (EF007352) -A
courant de sortie max. CC (EF007353) 4.0A
capacité de redondance (EF003156) false
adapté aux fonctions de sécurité (EF001597) false
largeur (EF000008) 30.0mm
hauteur (EF000040) 100.0mm
profondeur (EF000049) 75.0mm
