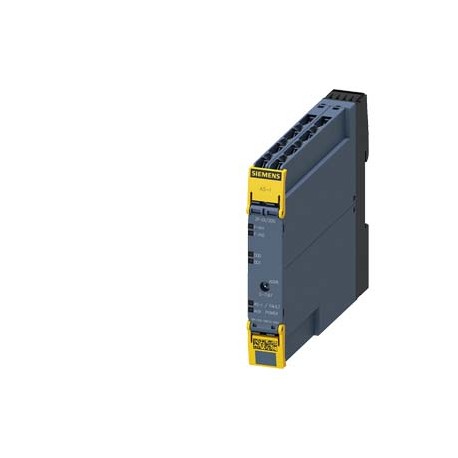

3RK1405-2BE00-2AA2 SIEMENS Module ASIsafe SlimLine Compact SC17.5F digital safety 2F-DI/2DQ, IP20 2 x entrée.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RK1405-2BE00-2AA2 SIEMENS Module ASIsafe SlimLine Compact SC17.5F digital safety 2F-DI/2DQ, IP20 2 x entrée..

3RK1405-2BE00-2AA2

SIEMENS

Module ASIsafe SlimLine Compact SC17.5F digital safety 2F-DI/2DQ, IP20 2 x entrées pour capteurs mécaniques 2 x sorties standard 24V CC Alimentation des sorties commutable bornes à vis Largeur 17,5mm

MODULE COMP. ASISAFE SLIMLINE IP20, ESCLAVE SEC., 2F-DI/2DQ BORNES À VIS, 17,5 MM POUR CAPTEURS MÉCANIQUES 2 SORTIES STANDARD.

Plus de détails


Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique

CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $328.67
Prix unitaire: $328.67
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Module ASIsafe SlimLine Compact SC17.5F digital safety 2F-DI/2DQ, IP20 2 x entrées pour capteurs mécaniques 2 x sorties standard 24V CC Alimentation des sorties commutable bornes à vis Largeur 17,5mm
désignation du produitModule d'E/S Slimline Compact pour utilisation en armoire
version du produitAS-i SC17.5F, 2F-DI/2DQ
Caractéristiques techniques générales
degré de protection IPIP20
version de l'esclaveesclave standard
profile esclave AS-InterfaceS-7.B.F
code ID1F; Réglage d'usine, modifiable
tension d'emploi selon spécification AS-Interface18 ... 31,6 V
fonction produit convenant pour AS-i Power24VOui
protocole pris en charge protocole AS-InterfaceOui
courant absorbé depuis les câbles profilés AS-Interface
● pour 30 V max.270 mA
● pour 24 V avec AS-i Power24V max.270 mA
type de réglage d'adresse des esclaves AS-ivia douille d'adressage frontale
version de l'affichage
● en tant qu'affichage de l'état des entrées/sortiesLED jaune/rouge
● dans AS-InterfaceLED verte/rouge
désignation du matériel
● selon EN 61346-2K
● selon DIN 40719 complétée par IEC 204-2 selon IEC 750A
tenue aux chocs15g / 11 ms (modules) ou 10g / 11 ms (modules avec connecteurs)
autres remarquesPour l'alimentation des circuits de sortie, une alimentation externe supplémentaire (AUX POWER) de 20 à 30 V cc est nécessaire. L'alimentation supplémentaire doit être conforme à CEI 60990 (TBTP), classe de protection III.
Entrées numérique
nombre d'entrées TOR0
nombre d'entrées TOR de sécurité2
type de caractéristique d'entréemechanical contacts
Sorties TOR
nombre de sorties TOR2
version de la sortie de commutationtransistor (PNP)
fonction produit pour alimentation protection contre l'inversion de polaritéOui
propriété de la sortie résistant aux courts-circuitsOui
fonction produitProtection contre les courants induits intégrée
courant total des sorties TOR par module max.0,5 A
● remarque0,2 A pour alimentation via AS-Interface / 0,5 A pour alimentation via Uaux
type d'alimentation en tension aux sortiescommutable AS-Interface / U_AUX
courant permanent admissible de la sortie statique pour DC-13 pour 24 V0,5 A; 0,15 A pour alimentation via AS-Interface / 0,5 A pour alimentation via Uaux
Entrées analogiques
nombre d'entrées analogiques0
Sorties analogiques
nombre de sorties analogiques0
Sécurité
niveau d'intégrité de sécurité (SIL) selon IEC 615083
niveau de performance (PL) selon EN ISO 13849-1e
catégorie selon EN ISO 13849-1jusqu'à la catégorie 4
pourcentage de défaillances non dangereuses (SFF)99 %
PFHD pour niveau d'exigence élevé selon EN 620610,0000000045 1/h
PFDavg pour niveau d'exigence faible selon IEC 615080,000005
valeur T1 pour intervalle du test périodique ou durée d'utilisation selon IEC 6150820 y
Connecteurs
courant permanent admissible de l'interface vers le connecteur
● dans AS-Interface2 A
● pour tension auxiliaire externe4 A
Montage/ fixation/ dimensions
type de fixationfixation par vis et par encliquetage
hauteur100 mm
largeur17,5 mm
profondeur120 mm
Conditions ambiantes
température ambiante
● en service-25 ... +70 °C
● à l'entreposage-40 ... +85 °C
Raccordements/ Bornes
version du raccordement électrique des entrées/sortiesBornes à vis
type de sections de câble raccordables
● âme massive1x (0,5 ... 2,5 mm²), 2x ( 0,5 ... 1,5 mm²)
● âme souple avec embouts1x (0,25 ... 2,5 mm²), 2x (0,25 ... 1,0 mm²)
● âme souple sans traitement de l'emboutnon admissibles
● pour câbles AWG âme massive1x (20 ... 14), 2x (18 ... 16)
● pour câbles AWG multibrinnon admissibles
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMCFunctional Safety/Safety of Machinery

CSA

Confirmation

UL

EAC

RCM

Miscellaneous

Declaration of ConformityTest CertificatesMarine / Shipping

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

Marine / Shippingother

RMRS / Russian Maritime Register

DNV-GL

ASI-Certification

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :09/10/2021
Date
11/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RK1405-2BE00-2AA2
Description d'articleModule ASIsafe SlimLine Compact SC17.5F digital safety 2F-DI/2DQ, IP20 2 x entrées pour capteurs mécaniques 2 x sorties standard 24V CC Alimentation des sorties commutable bornes à vis Largeur 17,5mm
Famille de produitSlimLine Compact
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix42C
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)10 Jour(s)
Poids Net par quantité0.192 kg
Dimension emballage111.00 x 158.00 x 38.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209974562
UPC804766359699
N° d'Export85371098
Rubrique catalogue (PDF)CC-IC10
Groupe de produit3720
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.05.2012
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
ETIM8EC001599
IDEA43566
UNSPSC1532-15-17-05
