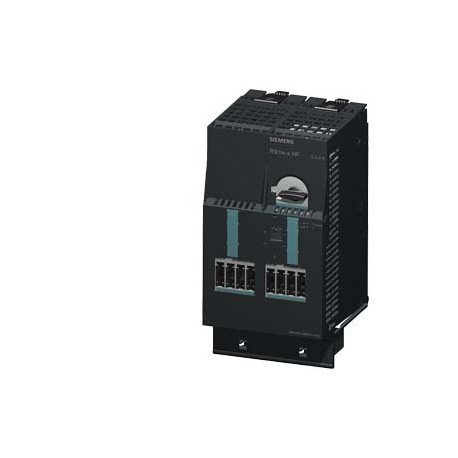

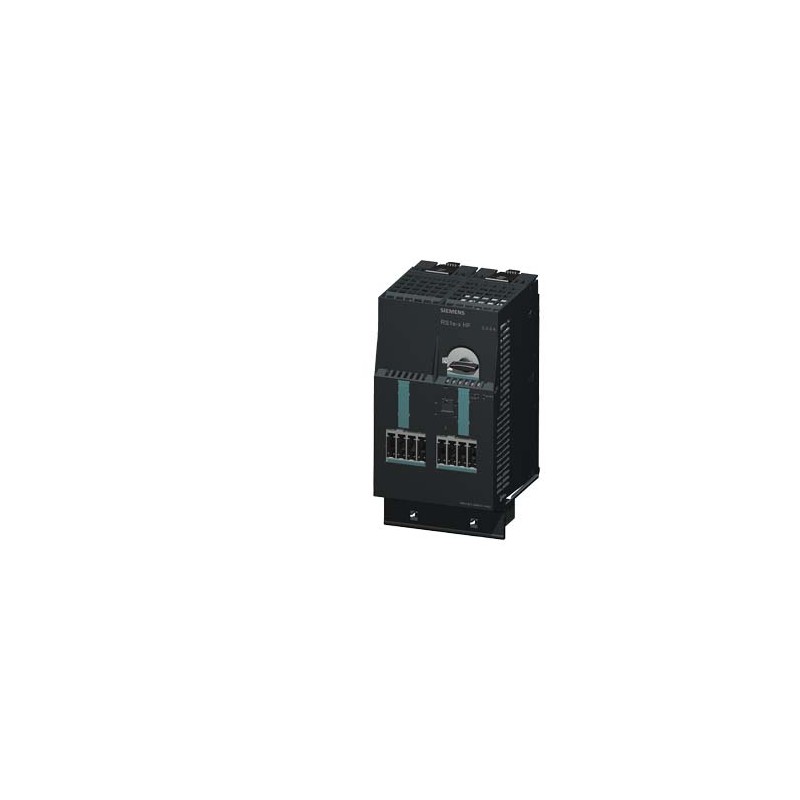

3RK1301-0CB10-1AB4 SIEMENS RS1E-X pour ET200S Démarreur-inverseur High Feature Plage de réglage 2,4...16 A C.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RK1301-0CB10-1AB4 SIEMENS RS1E-X pour ET200S Démarreur-inverseur High Feature Plage de réglage 2,4...16 A C..

3RK1301-0CB10-1AB4

SIEMENS

RS1E-X pour ET200S Démarreur-inverseur High Feature Plage de réglage 2,4...16 A Commutation mécanique Contacteurs électroniques AC-3, jusqu’à 7,5 kW / 400 V extensible pour Module de commande de frein, module 2DI Module 2DI Départ-moteur ES Signalisation du disjoncteur paramétrable compatible DPV 1 compatible PROFIenergy sur PN

RS1E-X POUR ET200S INVERSE STARTER. GAMME DE FONCTIONNALITÉS ÉLEVÉES DE LA RÉGLEMENTATION 2,4...16A MANŒUVRE MÉCANIQUE PROTECTION ÉLECTRONIQUE AC-3 / JUSQU’À 7,5KW / 400V EXTENSIBLE POUR MODULE DE CONTRÔLE DE FREINAGE 2DI MODULO MODULO MODULO 2DI DÉMARREUR DE MOTEUR EST SENALIZ. INTERRUPTEUR AUTOMATIQUE PARAMÉTRABLE ADAPTÉ POUR DPV 1 ADAPTÉ À PROFIENERGY EN PN. Fabriqué sur commande, sans possibilité d'annulation ou de retour du matériel.

Plus de détails


CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

RS1E-X pour ET200S Démarreur-inverseur High Feature Plage de réglage 2,4...16 A Commutation mécanique Contacteurs électroniques AC-3, jusqu’à 7,5 kW / 400 V extensible pour Module de commande de frein, module 2DI Module 2DI Départ-moteur ES Signalisation du disjoncteur paramétrable compatible DPV 1 compatible PROFIenergy sur PN
nom de marque produitSIMATIC
désignation du produitDépart-moteur
version du produitdépart-moteur inverseur
désignation type de produitET 200S
Caractéristiques techniques générales
classe de déclenchementCLASS 5, 10, 15, 20
fonction produit commande localeOui
puissance dissipée [W] pour la valeur assignée du courant sans la part de courant de charge typique5,28 W
tension d'isolement valeur assignée500 V
degré de pollution3 à 400 V, 2 à 500 V suivant CEI60664 (CEI61131)
tension de tenue aux chocs valeur assignée6 kV
tension max. admissible pour séparation de protection entre circuit principal et circuit auxiliaire400 V
tenue aux chocs5g / 11 ms
tenue aux vibrations2g
durée de vie mécanique (cycles de manœuvre) des contacts principaux typique100 000
coordination de type2
désignation du matériel selon IEC 81346-2:2009Q
Directive RoHS (date)07/01/2006
fonction produit
● démarrage directNon
● démarrer avec départ moteur inverseurOui
constituant du produit sortie pour frein du moteurOui
équipement du produit
● commande de frein pour AC 230 VNon
● commande de frein pour DC 24 VNon
● commande de frein pour DC 180 VNon
● commande de frein pour DC 500 VNon
extension produit Braking Module pour commande de freinOui
fonction produit protection contre les courts-circuitsOui
version de la protection contre les courts-circuitsdisjoncteur
pouvoir de coupure courant de court-circuit limite (Icu)
● pour 400 V valeur assignée50 kA
Compatibilité électromagnétique
émission de perturbations CEM selon IEC 60947-1CISPR11, environnement A (secteur industriel)
immunité aux perturbations CEM selon IEC 60947-1correspond au degré de précision 3, environnement A (secteur industriel)
perturbation par conduction
● par salves selon IEC 61000-4-42 kV d'alimentation de tension, entrées et sorties
● surge conducteur-terre selon IEC 61000-4-52 kV (U > 24 V DC)
● surge conducteur-conducteur selon IEC 61000-4-51 kV (U > 24 V DC)
champs électromagnétiques rayonnés aux fréquences radioélectriques selon IEC 61000-4-380 MHz ... 1 GHz 10 V/m, 1,4 GHz ...2 Hz 3 V/m, 2 GHz ... 2,7 GHz 1 V/m
Sécurité
valeur B10 pour niveau d'exigence élevé selon SN 319201 000 000
pourcentage de défaillances dangereuses
● pour niveau d'exigence faible selon SN 3192050 %
● pour niveau d'exigence élevé selon SN 3192075 %
taux de défaillance [valeur FIT]
● pour niveau d'exigence faible selon SN 31920100 FIT
valeur T1 pour intervalle du test périodique ou durée d'utilisation selon IEC 6150820 y
degré de protection IP face avant selon IEC 60529IP20
protection contre les contacts face avant selon IEC 60529protégé contre les contacts avec les doigts
Circuit principal
nombre de pôles pour circuit principal3
version du contactelectromécanique
valeur de réponse du courant réglable du déclencheur de surcharge dépendant du courant2,4 ... 16 A
version de la protection du moteurélectronique
tension d'emploi valeur assignée200 ... 400 V
fréquence de service 1 valeur assignée50 Hz
fréquence de service 2 valeur assignée60 Hz
tolérance positive relative de la fréquence d'emploi10 %
tolérance négative relative de la fréquence d'emploi10 %
plage de travail rapportée à la tension d'emploi pour AC pour 50 Hz200 ... 440 V
courant d'emploi
● pour AC-3 pour 400 V valeur assignée16 A
puissance d'emploi pour AC-3 pour 400 V valeur assignée7,5 kW
puissance d'emploi pour moteur triphasé pour 400 V pour 50 Hz1,1 ... 7,5 kW
Entrées/ Sorties
fonction produit
● entrées TOR paramétrablesOui
● sorties TOR paramétrablesNon
nombre d'entrées TOR2
nombre de douillkes
● pour signaux de sortie TOR0
● pour signaux d'entrée TOR0
Tension d’alimentation
type de tension de la tension d'alimentationCC
tension d'alimentation 1 pour DC24 ... 24 V
tension d'alimentation 1 pour DC valeur assignée
● min. admissible20,4 V
● max. admissible28,8 V
Circuit de commande/ Commande
type de tension de la tension d'alimentation de commandeDC
tension d'alimentation de commande pour DC valeur assignée20,4 ... 28,8 V
tension d'alimentation de commande 1
● pour DC valeur assignée20,4 ... 28,8 V
● pour DC24 ... 24 V
Montage/ fixation/ dimensions
position de montagevertical, horizontal
type de fixationEnfichable sur le module de connexion
hauteur290 mm
largeur130 mm
profondeur150 mm
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de max.2 000 m
température ambiante
● en service0 ... 60 °C
● à l'entreposage-40 ... +70 °C
● pendant le transport-40 ... +70 °C
humidité relative en service5 ... 95 %
Communication/ Protocole
protocole pris en charge
● protocole PROFIBUS DPOui
● protocole PROFINETOui
version de l'interface protocole PROFINETOui
fonction produit communication busOui
protocole pris en charge protocole AS-InterfaceNon
fonction produit
● prend en charge les valeurs de mesure PROFIenergyOui
● prend en charge la coupure de PROFIenergyOui
mémoire de plage d'adresses de la plage d'adresses
● des entrées2 byte
● des sorties2 byte
version du raccordement électrique
● de l'interface de communicationvia bus de fond de panier
● pour le transfert de la communicationvia bus de fond de panier
Raccordements/ Bornes
version du raccordement électrique pour circuit principalraccordement à vis
version du raccordement électrique
● 1 pour signaux d'entrée TORvia module de commande
● 2 pour signaux d'entrée TORvia module de commande
version du raccordement électrique
● sur l'interface de l'appareil spécifique fabricantconnecteur mâle
● pour alimentation en énergie principaleraccordement par vis
● pour départ côté chargeraccordement par vis
● pour le transfert de l'énergie principalevia bus de puissance
● pour l'alimentationvia bus de fond de panier
● pour le transfert de la tension d'alimentationvia bus de fond de panier
Caractéristiques assignées UL/CSA
tension d'emploi pour AC pour 60 Hz selon CSA et UL valeur assignée600 V
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMC

CSA

Confirmation

CCC

UL

EAC

RCM

Declaration of ConformityTest CertificatesotherDangerous Good

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Type Test Certificates/Test Report

Confirmation

PROFIBUS-Certification

Transport Information

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :15/12/2020
Date
14/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RK1301-0CB10-1AB4
Description d'articleRS1E-X pour ET200S Démarreur-inverseur High Feature Plage de réglage 2,4...16 A Commutation mécanique Contacteurs électroniques AC-3, jusqu’à 7,5 kW / 400 V extensible pour Module de commande de frein, module 2DI Module 2DI Départ-moteur ES Signalisation du disjoncteur paramétrable compatible DPV 1 compatible PROFIenergy sur PN
Famille de produitIndisponible.
Cycle de vie du produit (PLM)PM400:Produit en fin de vie Approvisionnement limité
Date de fin de vie du produitProduktauslauf seit: 01.10.2020
Notes
Successeur Le successeur est le système ET 200SP avec ses modules départ-moteur compacts.
Données Prix
Groupe de prix42D
Coefficient MetalLAO-----
Informations Livraison
Caractéristiques d'exportationECCN : N / AL : N
Délai Appro Fsseur (hors transport)10 Jour(s)
Poids Net par quantité2.450 kg
Dimension emballage229.00 x 333.00 x 197.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209890275
UPC040892920581
N° d'Export85364900
Rubrique catalogue (PDF)CC-IC10
Groupe de produit4962
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.07.2006
Classe de produitC : Produit qui ne peut être réutilisé ou retourné
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead titanium zirconium oxide

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
Indisponible.

Données ETIM

ETIM: EC001037 - Combinaison départ moteur

Valeur Unité
finition du raccordement électrique du circuit auxiliaire / commande (EF006979) -
puissance de fonctionnement nominale, CA-3, 230 V, triphasée (EF009599) -kW
protocole pris en charge pour DeviceNet Safety (EF007520) -
protocole pris en charge pour INTERBUS-Safety (EF006662) -
protocole pris en charge pour autres systèmes de bus (EF003062) -
adapté à un arrêt d'urgence (EF001433) -
protocole pris en charge pour PROFIBUS (EF003052) -
nombre de voyants lumineux (EF001965) -
puissance nominale, 460 V, 60 Hz, triphasée (EF009600) -kW
protocole pris en charge pour PROFIsafe (EF007526) -
nombre de contacts auxiliaires à fermeture (EF001376) -
intensité de court-circuit nominale conditionnelle, type 1, 600 Y/347 V (EF009608) -A
protocole pris en charge pour PROFINET IO (EF007525) -
puissance nominale, 575 V, 60 Hz, triphasée (EF009601) -kW
protocole pris en charge pour PROFINET CBA (EF007524) -
réinitialisation externe possible (EF003426) -
protocole pris en charge pour SUCONET (EF003060) -
protocole pris en charge pour Data-Highway (EF003058) -
protocole pris en charge pour INTERBUS (EF003054) -
protocole pris en charge pour AS-Interface Safety at Work (EF007519) -
supporte protocole Modbus (EF003057) -
intensité de court-circuit nominale conditionnelle, type 2, 230 V (EF009606) -A
température ambiante, limite supérieure sans restriction (EF009603) -°C
protocole pris en charge pour CAN (EF003053) -
montage possible sur barres profilées (EF003972) -
protocole pris en charge pour EtherNet/IP (EF007521) -
degré de protection (NEMA) (EF011959) -
protection contre les surcharges compensée en température (EF009604) -
protocole pris en charge pour LON (EF003017) -
protocole pris en charge pour TCP/IP (EF003050) -
intensité de court-circuit nominale conditionnelle, type 1, 480 Y/277 V (EF009607) -A
protocole pris en charge pour Foundation Fieldbus (EF007522) -
intensité de court-circuit nominale conditionnelle, type 2, 400 V (EF009605) -A
nombre de postes de commande (EF001372) -
nombre de contacts auxiliaires à ouverture (EF001377) -
supporte le protocole DeviceNet (EF003059) -
protocole pris en charge pour SERCOS (EF006657) -
avec fusible (EF006693) -
protocole pris en charge pour SafetyBUS p (EF007527) -
type de starter moteur (EF009598) démarreur-inverseur
avec déclencheur de court-circuit (EF006691) true
tension d'alimentation de courant nominal Us CC (EF003980) ['20.4', '28.8']V
type de tension d'actionnement (EF008242) DC
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) 7.5kW
courant de fonctionnement nominal Ie (EF001443) -A
courant de fonctionnement nominal, CA-3, 400 V (EF009602) -A
réglage de courant du déclencheur de surcharge (EF002336) ['2.4', '16']A
classe de déclenchement (EF006668) autre
type de raccordement du circuit principal (EF006819) raccordement à vis
avec transfo (EF000278) false
classe de coordination selon IEC 60947-4-3 (EF012390) classe 2
indice de protection (IP) (EF005474) IP20
protocole pris en charge pour ASI (EF003051) false
largeur (EF000008) 130.0mm
hauteur (EF000040) 290.0mm
profondeur (EF000049) 150.0mm
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) -V
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) -V



Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3RK1301-0CB10-1AB4 3RK1301-0CB10-1AB4 FR_3RK1301-0CB10-1AB4.pdf 195 Kbytes 3RK1301-0CB10-1AB4 3RK1301-0CB10-1AB4 FR_3RK1301-0CB10-1AB4.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
