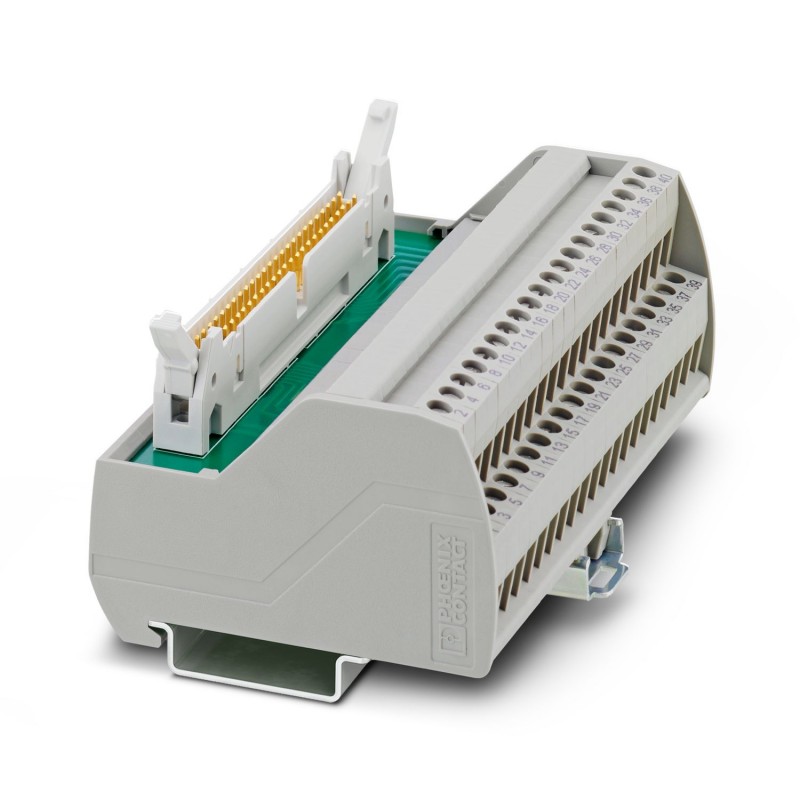

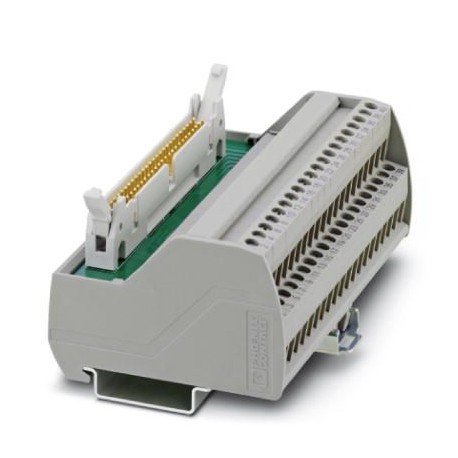

VIP-2/SC/FLK50/MODI-TSX/Q 2322304 PHOENIX CONTACT Module passif
VIP-2/SC/FLK50/MODI-TSX/Q
2322304
PHOENIX_CONTACT
Module passif
Module d’interconnexion VARIOFACE, pour MODICON® TSX Quantum, avec étiquetage MODICON® spécifique, pour entrée/sortie 32 canaux
Module d'interface VARIOFACE, pour MODICON® TSX Quantum, avec repérage spécifique MODICON®, pour entrée/sortie de 32 voies
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Module de transmission |
| Gamme de produits | VARIOFACE Professional |
| Nombre de pôles | 50 |
| Nombre de voies | 2 |
| 4 | |
| 6 | |
| 8 | |
| 16 | |
| 32 | |
| État de la gestion des données | |
| Révision de l'article | 06 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Tension de service max. admissible | 25 V AC |
| 60 V DC | |
| Intensité admissible max. par branche | 1 A |
| Tension de tenue aux chocs assignée | 0,6 kV |
| Automate pris en charge SCHNEIDER ELECTRIC Modicon TSX QUANTUM | |
| Carte E/S adaptée | DDI 353 |
| DDI 841 | |
| DDI 853 | |
| DAI 340 | |
| DAI 440 | |
| DAI 453 | |
| DDO 353 | |
| DDM 390 | |
| ACI 030 | |
| ACI 040 | |
| ATI 030 | |
| ARI 030 | |
| AVI 030 | |
| ACO 020 | |
| ACO 130 | |
| AVO 020 | |
| EHC 105 | |
| EHC 202 | |
| Niveau terrain | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| Niveau des automates | |
| Type de raccordement | IDC/FLK connecteur mâle |
| Nombre de connexions | 1 |
| Nombre de pôles | 50 |
| Pas | 2,54 mm |
| Affichage d'état | non |
| Présence d'un affichage d'état | Non |
| Dimensions de l'article | |
| Largeur | 106,1 mm |
| Hauteur | 65,5 mm |
| Profondeur | 56 mm |
| Couleur | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Type d'isolant boîtier | Polyamide PA non renforcé |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Normes/Prescriptions | CEI 60664 |
| DIN EN 50178 |
| Type de montage | Montage sur rail DIN |
| Emplacement pour le montage | indifférent |
| Information pour le fonctionnement | Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné. |
| Caractéristique | Valeur |
|---|---|
| Finition raccordement électrique, côté champ (EF005525) | Borne à vis |
| Finition raccordement électrique, côté commande (EF008549) | Fiche plate |
| Nombre de pôles (EF001391) | 50 |
| Tension assignée (EF000228) | 25 V |
| Courant nominal assigné (EF000227) | 1 A |
| Profondeur (EF000049) | 56 mm |
| Largeur (EF000008) | 106.1 mm |
| Hauteur (EF000040) | 65.5 mm |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2322304-VIP-2/SC/FLK50/MODI-TSX/Q | 115 Kbytes |
|
