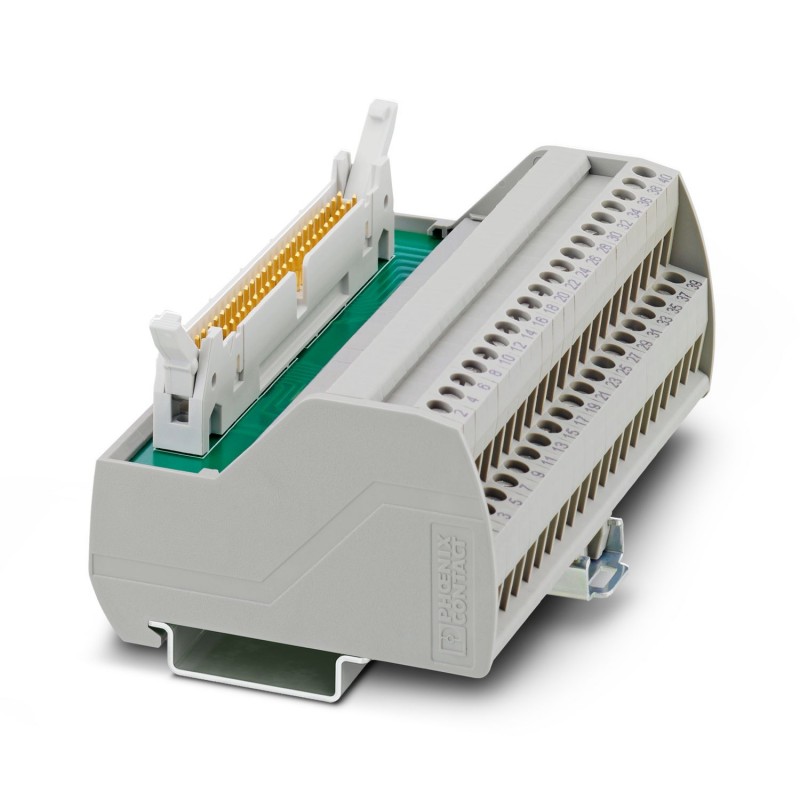

VIP-2/SC/FLK50/MODI-TSX/Q 2322304 PHOENIX CONTACT Passivmodul
VIP-2/SC/FLK50/MODI-TSX/Q
2322304
PHOENIX_CONTACT
Passivmodul
VARIOFACE Verbindungsmodul, für MODICON® TSX Quantum, mit spezifischer MODICON® Beschriftung, für 32 Kanäle Ein-/Ausgang
VARIOFACE-Übergabemodul, für MODICON® TSX Quantum, mit MODICON®-spezifischer Beschriftung, für Ein-/Ausgabe von 32 Kanälen
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Übergabemodul |
| Produktfamilie | VARIOFACE Professional |
| Polzahl | 50 |
| Anzahl der Kanäle | 2 |
| 4 | |
| 6 | |
| 8 | |
| 16 | |
| 32 | |
| Datenpflegestand | |
| Artikelrevision | 06 |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 2 |
| Max. zulässige Betriebsspannung | 25 V AC |
| 60 V DC | |
| Max. Strombelastbarkeit je Zweig | 1 A |
| Bemessungsstoßspannung | 0,6 kV |
| Unterstützte Steuerung SCHNEIDER ELECTRIC Modicon TSX QUANTUM | |
| Passende I/O-Karte | DDI 353 |
| DDI 841 | |
| DDI 853 | |
| DAI 340 | |
| DAI 440 | |
| DAI 453 | |
| DDO 353 | |
| DDM 390 | |
| ACI 030 | |
| ACI 040 | |
| ATI 030 | |
| ARI 030 | |
| AVI 030 | |
| ACO 020 | |
| ACO 130 | |
| AVO 020 | |
| EHC 105 | |
| EHC 202 | |
| Feldebene | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Anzugsdrehmoment | 0,5 Nm ... 0,6 Nm |
| Steuerungsebene | |
| Anschlussart | IDC/FLK-Stiftleiste |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 50 |
| Rastermaß | 2,54 mm |
| Statusanzeige | nein |
| Statusanzeige vorhanden | Nein |
| Artikelabmessungen | |
| Breite | 106,1 mm |
| Höhe | 65,5 mm |
| Tiefe | 56 mm |
| Farbe | grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstofftyp Gehäuse | Polyamid PA unverstärkt |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -20 °C ... 50 °C |
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
| Normen/Bestimmungen | IEC 60664 |
| DIN EN 50178 |
| Montageart | Tragschienenmontage |
| Einbaulage | beliebig |
| Hinweis zum Betrieb | Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden. |
| Merkmal | Wert |
|---|---|
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | Schraubanschluss |
| Ausführung elektrischer Anschluss, steuerseitig (EF008549) | Flachstecker |
| Polzahl (EF001391) | 50 |
| Bemessungsspannung (EF000228) | 25 V |
| Bemessungsstrom (EF000227) | 1 A |
| Tiefe (EF000049) | 56 mm |
| Breite (EF000008) | 106.1 mm |
| Höhe (EF000040) | 65.5 mm |
| Montageart (EF000003) | Hutschiene TH35 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2322304-VIP-2/SC/FLK50/MODI-TSX/Q | 115 Kbytes |
|
