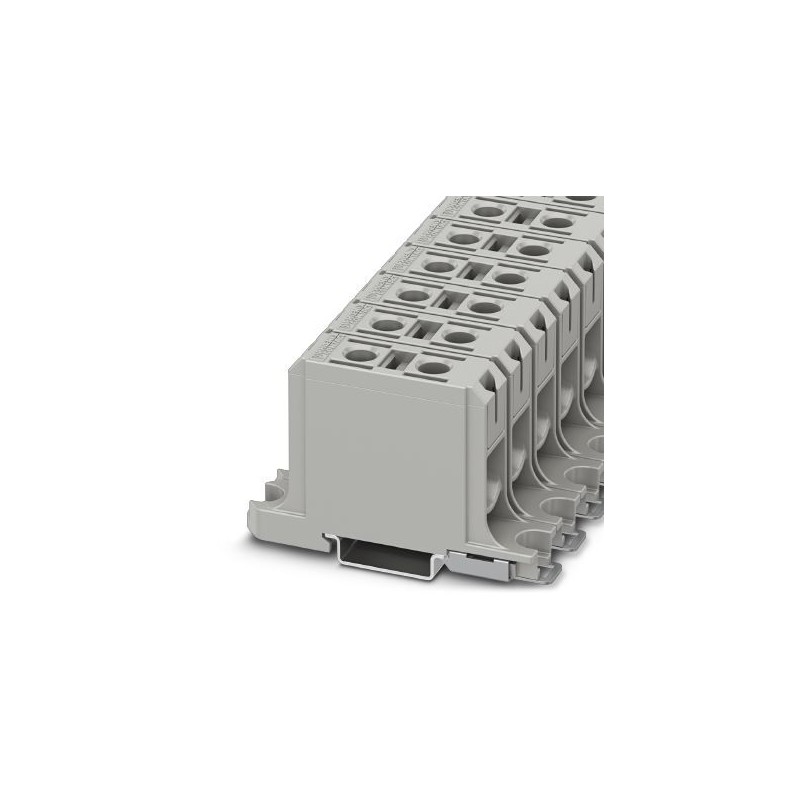

UBAL 50 1086465 PHOENIX CONTACT Bloc de jonction pour courant, Bloc de jonction pour conducteurs en aluminiu..
UBAL 50
1086465
PHOENIX_CONTACT
20
Bloc de jonction pour courant, Bloc de jonction pour conducteurs en aluminium et fils en cuivre (AI-CU), tension nominale: 1000 V, intensité nominale: 145 A, type de raccordement: Raccordement vissé, nombre de connexions: 2, nombre de pôles: 1, section : 6 mm² - 50 mm², AWG: 6 - 1/0, largeur: 19,2 mm, hauteur: 51 mm, coloris: gris, type de montage: NS 35/15, NS 35/7,5
Borne de courant, tension nominale : 1000 V, courant nominal : 145 A, nombre de connexions : 2, nombre de pôles : 1, type de connexion : Connexion vissée, Section de dimensionnement : 50 mm², Section de mesure : 6 mm² - 50 mm², Section de mesure : 50 mm², Section de mesure : 4 mm² - 50 mm², classe de montage : NS 35/15, NS 35/7,5, couleur : gris
Blocs de jonction > Bloc de jonction traversant
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1086465 |
|---|---|
| Unité de conditionnement | 20 pcs |
| Quantité minimum de commande | 20 pcs |
| Page catalogue | Page 583 (C-1-2019) |
| GTIN | 4055626879208 |
| Poids par pièce (hors emballage) | 0,022 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | EE (Estonie) |
Généralités
| Remarque | Bloc de jonction pour conducteurs en aluminium et fils en cuivre (AI-CU) |
|---|---|
| Nombre de pôles | 1 |
| Nombre d'étages | 1 |
| Nombre de connexions | 2 |
| Potentiels | 1 |
| Section nominale | 50 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Tension de choc assignée | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | II |
| Remarque | Les valeurs suivantes se rapportent aux conducteurs en aluminium |
| Courant de charge maximal | 145 A (pour une section de conducteur de 50 mm²) |
| Intensité nominale IN | 145 A |
| Tension nominale UN | 1000 V |
| Remarque | Les valeurs suivantes se rapportent aux fils en cuivre |
| Courant de charge maximal | 150 A (pour une section de conducteur de 50 mm²) |
| Intensité nominale IN | 150 A |
| Tension nominale UN | 1000 V |
| Paroi latérale ouverte | non |
| Résultat de l'essai de tension de choc | Test réussi |
| Valeur de consigne essai de tension de choc | 8 kV |
| Val. cons. tension tenue courants altern. | 2,2 kV |
| Résultat du contrôle de la résistance mécanique des bornes (raccordement conducteur x5) | Test réussi |
| Contrôle courbure section conducteur/poids | 2,5 mm2/0,7 kg |
| 50 mm² / 9,5 kg | |
| Contrôle de traction section conducteur | 2,5 mm² |
| Valeur de consigne force de traction | 50 N |
| Contrôle de traction section conducteur | 50 mm² |
| Valeur de consigne force de traction | 236 N |
| Résultat ajustement serré sur le support de fixation | Test réussi |
| Ajustement serré sur support de fixation | NS 35 |
| Valeur de consigne | 10 N |
| Exigence chute de tension | U1≤ 3,2 mV ; U2≤ 1,5 x U1 |
| Résultat essai d'échauffement | Test réussi |
| Résultat résistance aux courts-circuits | Test réussi |
| Contrôle résistance aux courts-circuits section conducteur | 50 mm² |
| Courant instantané | 6 kA |
| Résultat de l'essai thermique | Test réussi |
| Preuve des caractéristiques thermiques (brûleur aiguille) durée d'action | 10 s |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 600 °C |
Dimensions
| Largeur | 19,2 mm |
|---|---|
| Longueur | 82,5 mm |
| Hauteur | 51 mm |
| Hauteur NS 35/7,5 | 51 mm |
| Hauteur NS 35/15 | 58,5 mm |
Caractéristiques de raccordement
| Remarque | Vis à tête à 6 pans creux |
|---|---|
| Type de raccordement | Raccordement vissé |
| Filetage vis | M10 |
| Longueur à dénuder | 23 mm |
| Remarque | Les valeurs suivantes se rapportent aux conducteurs en aluminium |
| Connexion selon la norme | CEI 61238-1 |
| Section de conducteur rigide min. | 6 mm² |
| Section de conducteur rigide max. | 50 mm² |
| Section du conducteur AWG min. | 6 |
| Section du conducteur AWG max. | 1/0 |
| Section de conducteur souple min. | 6 mm² |
| Section de conducteur souple max. | 50 mm² |
| Remarque | Les valeurs pour les conducteurs en aluminium se rapportent à des conducteurs câblés selon la norme EN 60228. Dans la zone de téléchargement, vous trouverez des conseils d'utilisation, pour raccorder les conducteurs en aluminium. |
| Les valeurs suivantes se rapportent aux fils en cuivre | |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide min. | 2,5 mm² |
| Section de conducteur rigide max. | 50 mm² |
| Section du conducteur AWG min. | 6 |
| Section du conducteur AWG max. | 1/0 |
| Section de conducteur souple min. | 2,5 mm² |
| Section de conducteur souple max. | 35 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 2,5 mm² |
| 35 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 2,5 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 35 mm² |
| 2 conducteurs souples de même section min. | 1,5 mm² |
| 2 conducteurs souples de même section max. | 16 mm² |
Normes et spécifications
| Connexion selon la norme | CEI 61238-1 |
|---|---|
| CEI 60947-7-1 | |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss
| eCl@ss 4.0 | 27141120 |
|---|---|
| eCl@ss 4.1 | 27141120 |
| eCl@ss 5.0 | 27141120 |
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141120 |
| eCl@ss 9.0 | 27141120 |
ETIM
| ETIM 2.0 | EC000897 |
|---|---|
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000897 |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
UNSPSC
| UNSPSC 6.01 | 30211811 |
|---|---|
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable monofilaire (EF007337) | 6 mm² |
| Courant assigné In (EF008250) | 145 A |
| Tension assignée (EF000228) | 1000 V |
| Finition raccordement électrique 1 (EF002526) | Borne à vis |
| Finition raccordement électrique 2 (EF002527) | Borne à vis |
| Adapté aux matériaux conducteurs (EF012572) | Aluminium/cuivre |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Température de fonctionnement (EF002393) | -60 °C |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 19.2 mm |
| Hauteur (EF000040) | 82.5 mm |
| Profondeur (EF000049) | 51 mm |
| Plaque de fermeture requise (EF002525) | Non |
| Couleur (EF000007) | Gris |
| Étages reliés à l'intérieur (EF002661) | Oui |
