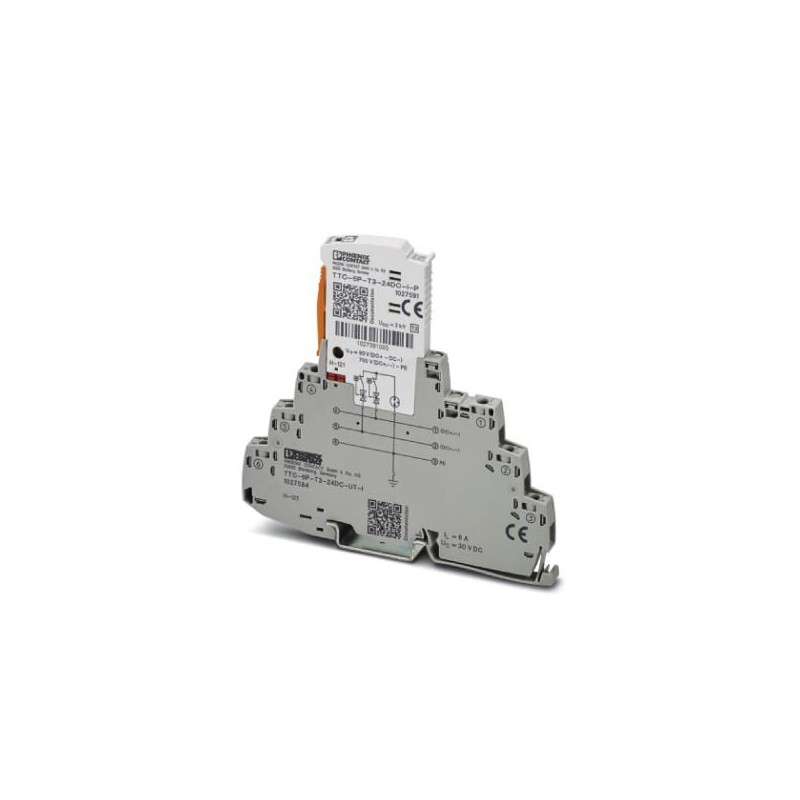

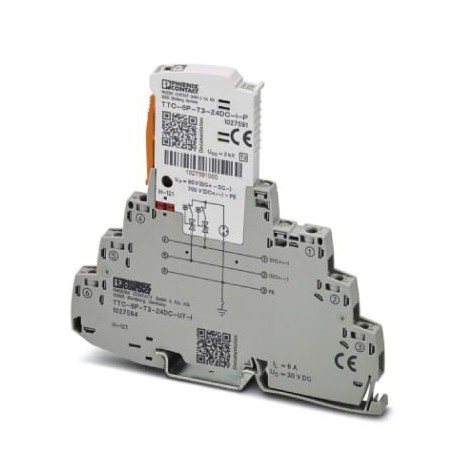

TTC-6P-T3-24DC-UT-I 1027584 PHOENIX CONTACT Type 3 parasurtenseur
TTC-6P-T3-24DC-UT-I
1027584
PHOENIX_CONTACT
Type 3 parasurtenseur
Protection contre les surtensions de type 3, composée d’une protection enfichable et d’un élément de base, avec indicateur d’état intégré pour les alimentations 24VDC
Protection par mise à la terre, contre la foudre et contre les surtensions > Appareil de protection contre la surtension pour appareil terminal
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million vingt sept mille cinq cent quatre vingt quatre |
|---|---|
| Unité d'emballage | 1 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626522227 |
| Poids par Pièce (hors emballage) | 37.400 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante trois mille trente |
| Pays d'origine | DE (Allemagne) |
Conditions ambiantes
| Degré de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 6000 m (amsl (au-dessus du niveau de la mer)) |
| Admissible à l'humidité (fonctionnement) | 5 % ... 95 % |
| L'état de choc (fonctionnement) | 30g (Demi-sinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrations (fonctionnement) | 5g (10 ... 150 Hz/20 cycles/axe/X, Y, Z) |
Général
| FR type | T3 |
|---|---|
| IEC système d'alimentation | DC |
| Nombre de ports | Un |
| Mode de protection | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| Type de montage | Rail DIN: TH 35 - 7,5 mm |
| Couleur | le trafic gris RAL 7042 |
| gris clair RAL 7035 | |
| Matériau du boîtier | PBT |
| Degré de pollution | Deux |
| L'indice d'inflammabilité selon UL 94 | V-0 |
| Type | Rail DIN module, deux-section, divisible |
| Nombre de postes | Deux |
| Protection contre les surtensions de message de défaut | optique |
Des descriptions supplémentaires
| Note | CBM: |
|---|---|
| 2905743 CBM E4 24DC/0.5-10A NO-R | |
| 2905744 CBM E8 24DC/0.5-10A NO-R | |
| CBMC: | |
| 2906032 CBMC E4 24DC/1-10A NO | |
| 2908716 CBMC E4 24DC/1-10A NO-C | |
| 2910411 CBMC E4 24DC/1-10A LIO | |
| PTCB: | |
| 2908262 PTCB E1 24DC/1-8A PAS |
Le circuit de protection
| Tension nominale UN | 24 V DC |
|---|---|
| Maximum de tension continue UC | 30 V DC |
| Charge nominale courant IL | 6 (30 °C) |
| Courant résiduel j'PE | ≤ 5 µA |
| Nominale de courant de décharge In(8/20) µs | 1 kA |
| La combinaison de l'onde UOC | 2 kV (2 Ω) |
| 6 kV (12 Ω) | |
| De la protection de tension au niveau Up(DC+) - (DC-) | ≤ 0.09 kV (Uoc= 2 kV) |
| ≤ 0.2 kV (Uoc= 6 kV) | |
| De la protection de tension au niveau Up(DC+/DC-) - PE | ≤ 0.7 kV |
| ≤ 1 ns | |
| ≤ 100 ns | |
| Courant de court-circuit de notation jeSCCR | 60 UN DC (sans sauvegarde supplémentaire fusible) |
| 220 CC | |
| Max. fusible en amont de la direction générale de câblage | 6 (gG) |
| 10 A (voir la note de: MH, la CBMC, PTCB, CB E1) | |
| Maximum de support de fusible pour passer les fils | 6 (gG) |
Les données de connexion
| Méthode de connexion | Connexion à vis |
|---|---|
| Chef de section flexible | De 0,2 mm2 à 2,5 mm2 |
| Chef de section transversale solide | 0.2 mm2 ... 4 mm2 |
| Chef de section AWG | 24 ... 12 |
| Filet de vis | M3 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| Dénudage des conducteurs | 8 mm |
Les Classifications
eCl@ss 6.0Vingt sept million cents trente mille huit centeCl@ss 7.0Vingt sept million cents trente mille huit cent sixeCl@ss 8.0Vingt sept million cents trente mille huit cent sixeCl@ss 9.0Vingt sept million cents trente mille huit cent six
| Caractéristique | Valeur |
|---|---|
| Tension continue la plus élevée CA (EF004198) | 30 V |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Section de conducteur rigide max. (monofilaire/multifilaire) (EF008827) | 4 mm² |
| Section de conducteur flexible max. (fil fin) (EF008828) | 2.5 mm² |
| Avec contact de signalisation à distance (EF000422) | Non |
| Signalisation au niveau de l'appareil (EF004241) | Optique |
| Classe d'essai type 3 (EF004231) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
