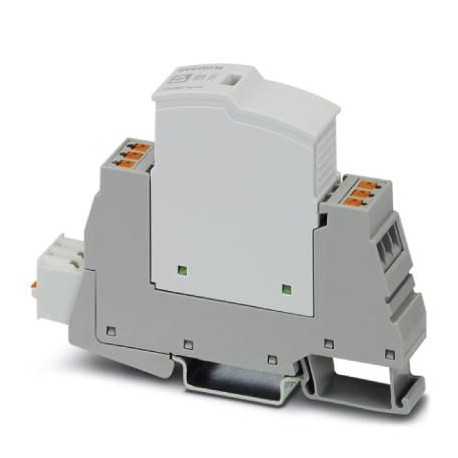

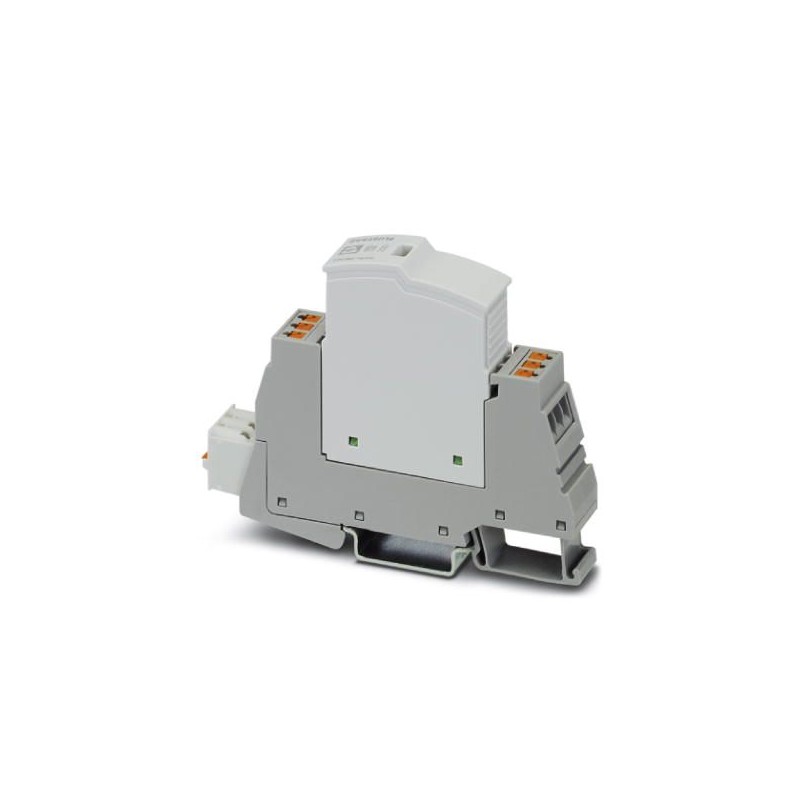

PLT-SEC-T3-230-FM-PT 2907928 PHOENIX CONTACT Type 3 parasurtenseur
PLT-SEC-T3-230-FM-PT
2907928
PHOENIX_CONTACT
Type 3 parasurtenseur
Protection contre les surtensions de type 2/3, composée d’une protection enfichable et d’un élément de base avec connexion enfichable. Pour les réseaux d’alimentation monophasés avec indication d’état intégrée et signal à distance. Tension nominale : 230VAC/DC
Protection par mise à la terre, contre la foudre et contre les surtensions > Appareil de protection contre la surtension pour appareil terminal
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million neuf cent sept mille neuf cent vingt huit |
|---|---|
| Unité d'emballage | 5 pc |
| GTIN | 4055626257655 |
| Poids par Pièce (hors emballage) | 77.160 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante trois mille trente |
| Pays d'origine | DE (Allemagne) |
Conditions ambiantes
| Degré de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (tension de fonctionnement distance de contact ≤ 250 V) |
| ≤ 6000 m (tension de fonctionnement distance de contact ≤ 150 V) | |
| Admissible à l'humidité (fonctionnement) | 5 % ... 95 % |
| L'état de choc (fonctionnement) | 30g (Demi-sinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrations (fonctionnement) | 5g (5 ... 500 Hz / 2,5 h / X, Y, Z) |
Général
| FR type | T2 / T3 |
|---|---|
| IEC système d'alimentation | TN-S |
| TT | |
| Nombre de ports | Un |
| Mode de protection | L-N |
| L-PE | |
| N-PE | |
| Type de montage | Rail DIN 35 mm |
| Couleur | gris clair RAL 7035 |
| le trafic gris RAL 7042 | |
| Matériau du boîtier | PA 6.6-FR 20% GF |
| PA 6.6-FR | |
| Degré de pollution | Deux |
| L'indice d'inflammabilité selon UL 94 | V-0 |
| Type | Rail DIN module, deux-section, divisible |
| Nombre de postes | Deux |
| Protection contre les surtensions de message de défaut | Optique, télécommande indicateur de contact |
Le circuit de protection
| Tension nominale UN | 240 V AC (TN-S) |
|---|---|
| 240 V AC (TT) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Maximum de tension continue UC | 264 V AC |
| Charge nominale courant IL | 26 A (à 30 °C) |
| Courant résiduel j'PE | ≤ 5 µA |
| Nominale de courant de décharge In(8/20) µs | 5 kA |
| Consommation d'énergie en veille PC | ≤ 26.4 mVA (à UREF) |
| ≤ 26.4 mVA (à UC) | |
| Référence tension d'essai UREF | 264 V AC |
| Max. courant de décharge Imax(8/20) µs | 10 kA |
| La combinaison de l'onde UOC | 6 kV |
| De la protection de tension au niveau Up(L-N) | De ≤ 1,25 kV (UOC) |
| ≤ 1.4 kV (jen) | |
| De la protection de tension au niveau Up(L-PE) | ≤ 1.4 kV |
| De la protection de tension au niveau Up(N-PE) | ≤ 1.4 kV |
| TOV comportement à UT(L-N) | 400 V AC (5 s / résister à la mode) |
| 457 V AC (120 min / safe mode de défaillance) | |
| TOV comportement à UT(L-PE) | 457 V AC (5 s / résister à la mode) |
| 457 V AC (120 min / résister à la mode) | |
| 1464 V AC (200 ms / safe mode de défaillance) | |
| TOV comportement à UT(N-PE) | 1200 V AC (200 ms / safe mode de défaillance) |
| Le temps de réponse tUn(L-N) | ≤ 25 ns |
| Le temps de réponse tUn(L-PE) | ≤ 100 ns |
| Le temps de réponse tUn(N-PE) | ≤ 100 ns |
| Courant de court-circuit de notation jeSCCR | 10 kA AC |
| Max. fusible en amont de la direction générale de câblage | 32 A (gG / B / C) |
| Maximum de support de fusible pour passer les fils | 25 (gG / B / C) |
Données techniques supplémentaires
| Courant de court-circuit de notation jeSCCR | 0.25 kA DC (sans sauvegarde supplémentaire fusible) |
|---|---|
| 5 kA DC (pour 20 gG / B fusible en amont) | |
| Maximum de tension continue UC | 240 V DC |
| Essai CEI classification (conformément à la norme CEI 61643-21) | D1 |
| Mode de protection | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| L'impulsion de la durabilité (ligne à ligne) | D1 - 500 |
| L'impulsion de la durabilité (ligne de terre) | D1 - 500 |
| L'impulsion de courant de décharge Iimp(10/350) µs (ligne à ligne) | De 0,5 kA |
| L'impulsion de courant de décharge Iimp(10/350) µs (ligne de terre) | De 0,5 kA |
Indicateur/de signalisation à distance
| Fonction de commutation | PDT contact |
|---|---|
| Tension de fonctionnement | 250 V AC |
| 125 V DC 200 mA DC) | |
| Courant de fonctionnement | 0,5 A CA |
| 0,5 A DC (75 V DC) | |
| Méthode de connexion | Pousser-dans le cadre |
| Chef de section flexible | De 0,2 mm2 à 2,5 mm2 |
| Chef de section transversale solide | De 0,2 mm2 à 2,5 mm2 |
| Chef de section AWG | 30 ... 12 |
| Dénudage des conducteurs | 10 mm |
Les données de connexion
| Méthode de connexion | Pousser-dans le cadre |
|---|---|
| Chef de section flexible | De 0,2 mm2 à 2,5 mm2 |
| Chef de section transversale solide | 0.2 mm2 ... 4 mm2 |
| Chef de section AWG | 24 ... 12 |
| Dénudage des conducteurs | 10 mm |
Les Classifications
eCl@ss 6.0Vingt sept million cents trente mille huit centeCl@ss 7.0Vingt sept million cents trente mille huit cent sixeCl@ss 8.0Vingt sept million cents trente mille huit cent sixeCl@ss 9.0Vingt sept million cents trente mille huit cent six
| Caractéristique | Valeur |
|---|---|
| Tension continue la plus élevée CA (EF004198) | 264 V |
| Niveau de protection L-N (EF004236) | 1.25 kV |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Section de conducteur rigide max. (monofilaire/multifilaire) (EF008827) | 4 mm² |
| Section de conducteur flexible max. (fil fin) (EF008828) | 2.5 mm² |
| Avec contact de signalisation à distance (EF000422) | Oui |
| Signalisation au niveau de l'appareil (EF004241) | Optique |
| Classe d'essai type 3 (EF004231) | Non |
| Classe de protection (IP) (EF005474) | IP20 |
