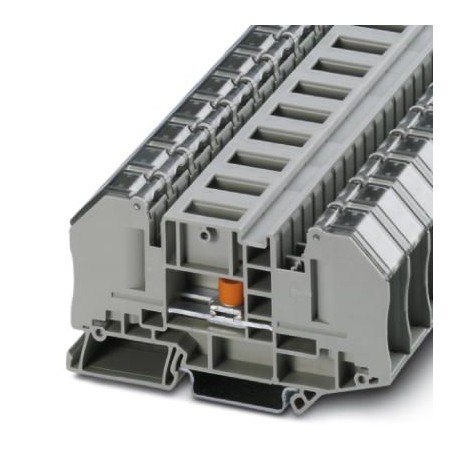

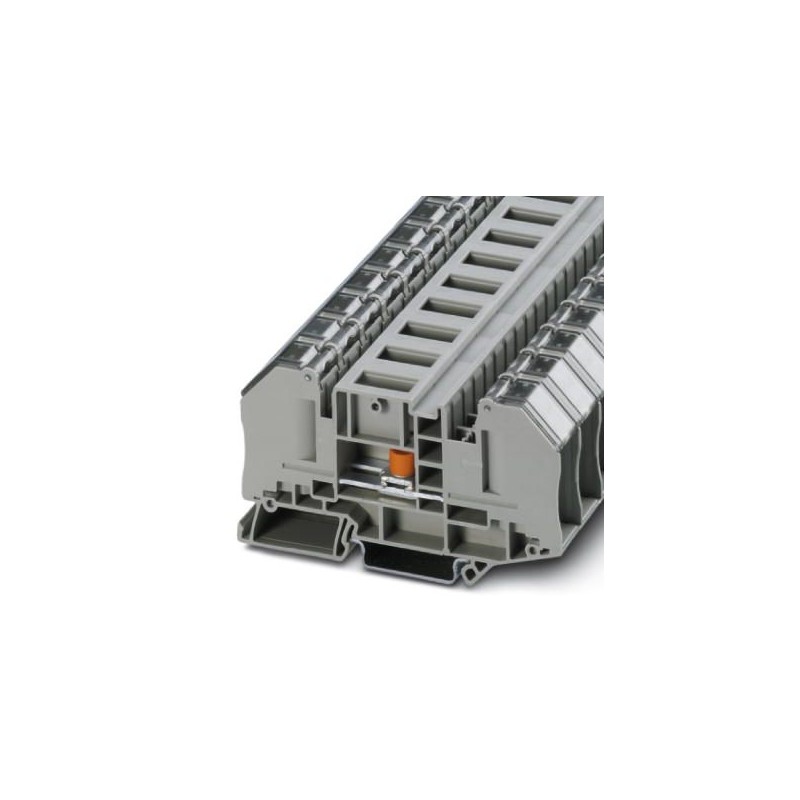

RTO 5-T-TC 3049990 PHOENIX CONTACT Bloc de jonction de sectionnement pour essais
RTO 5-T-TC
3049990
PHOENIX_CONTACT
25
Bloc de jonction de sectionnement pour essais
Connectivité armoires industrielles
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 3049990 |
|---|---|
| Unité de conditionnement | 25 pcs |
| Quantité minimum de commande | 25 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 380 (C-1-2017) |
| GTIN | 4046356431408 |
| Poids par pièce (hors emballage) | 0,037 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | CN (Chine) |
Généralités
| Remarque | Attention : utiliser la rallonge BE-RT... (voir Accessoires) lorsque les cosses ne sont pas isolées. |
|---|---|
| Nombre d'étages | 1 |
| Nombre de connexions | 2 |
| Potentiels | 1 |
| Section nominale | 6 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Tension de choc assignée | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale en condition nominale | 1,31 W |
| Courant de charge maximal | 41 A (pour une section de conducteur de 6 mm²) |
| Intensité nominale IN | 41 A |
| Tension nominale UN | 1000 V (Tension de référence pour point de sectionnement ouvert 500 V) |
| Paroi latérale ouverte | oui |
| Résultat de l'essai de tension de choc | Test réussi |
| Valeur de consigne essai de tension de choc | 7,3 kV |
| Résultat de l'essai de tension de tenue aux courants alternatifs | Test réussi |
| Val. cons. tension tenue courants altern. | 1,89 kV |
| Résultat du contrôle de la résistance mécanique des bornes (raccordement conducteur x5) | Test réussi |
| Résultat ajustement serré sur le support de fixation | Test réussi |
| Ajustement serré sur support de fixation | NS 35 |
| Valeur de consigne | 5 N |
| Résultat essai de chute de tension | Test réussi |
| Exigence chute de tension | ≤ 6,4 mV |
| Résultat essai d'échauffement | Test réussi |
| Résultat résistance aux courts-circuits | Test réussi |
| Contrôle résistance aux courts-circuits section conducteur | 6 mm² |
| Courant instantané | 0,72 kA |
| Résultat de l'essai thermique | Test réussi |
| Preuve des caractéristiques thermiques (brûleur aiguille) durée d'action | 30 s |
| Résultat des essais d'oscillations et de grésillements sur bande large | Test réussi |
| Spécification des essais d'oscillations et de grésillements sur bande large | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre d'essai | Essai de durée de vie catégorie 1, classe B, sur coffret du véhicule |
| Fréquence d'essai | f1= 5 Hz jusqu'à f2= 150 Hz |
| Niveau ASD | 1,857 (m/s2)2/Hz |
| Accélération | 0,8 g |
| Durée de l'essai par essieu | 5 h |
| Sens d'essai | Axes X, Y et Z |
| Résultat de l'essai de choc | Test réussi |
| Spécification de l'essai de choc | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 5g |
| Durée des chocs | 30 ms |
| Nombre de chocs par sens | 3 |
| Sens d'essai | Axes X, Y et Z (pos. et nég.) |
Dimensions
| Largeur | 16,3 mm |
|---|---|
| Largeur de flasque | 2,2 mm |
| Longueur | 91,4 mm |
| Hauteur NS 35/7,5 | 51 mm |
| Hauteur NS 35/15 | 58,5 mm |
Caractéristiques de raccordement
| Remarque | Boulon de raccordement |
|---|---|
| Type de raccordement | Raccordement par tige filetée |
| Filetage vis | M5 |
| Couple de serrage min. | 2,5 Nm |
| Couple de serrage max. | 3 Nm |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur souple min. | 0,1 mm² |
| Section de conducteur souple max. | 6 mm² |
| Section de conducteur souple AWG min. | 26 |
| Section de conducteur AWG souple max. | 10 |
| Raccordement par cosse conforme à la norme | DIN 46234 |
| Section de raccordement par cosse min. | 0,5 mm² |
| Section de raccordement par cosse max. | 6 mm² |
| Diamètre œil de la cosse min | 5,3 mm |
| Largeur de la cosse max. | 10 mm |
| Diamètre des boulons | 5 mm |
| Raccordement par cosse conforme à la norme | DIN 46237 |
| Section de raccordement par cosse min. | 1 mm² |
| Section de raccordement par cosse max. | 6 mm² |
| Diamètre œil de la cosse min | 5,3 mm |
| Largeur de la cosse max. | 10 mm |
| Diamètre des boulons | 5 mm |
| Filetage vis | M4 |
| Couple de serrage min. | 1,5 Nm |
| Couple de serrage max. | 1,8 Nm |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027141126eCl@ss 4.127141126eCl@ss 5.027141126eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141126eCl@ss 8.027141126eCl@ss 9.027141126
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3049990-RTO 5-T-TC | 127 Kbytes |
|
